Полые тензодатчики для мониторинга мостовых тросов и анкеров: руководство по выбору и технические характеристики

Вантовые мосты, предварительно напряженные бетонные настилы и анкеры плотин полагаются на точно выверенное натяжение для поддержания структурной целостности. Отклонения всего в пять процентов могут ускорить усталостное разрушение. Они также могут спровоцировать внезапную катастрофическую структурную перегрузку. Традиционные методы измерения силы включают использование домкратных манометров и периодические испытания на отрыв. Эти методы являются прерывистыми и весьма трудоемкими. Кроме того, они совершенно непригодны для постоянного и долгосрочного мониторинга состояния структур. Этот пробел в мониторинге делает критически важную инфраструктуру уязвимой.

Полый тензодатчик представляет собой элегантное и надежное решение этой проблемы. Этот датчик, также известный как сквозной или кольцевой тензодатчик, устанавливается непосредственно на болт, сухожилие или анкерный стержень. Он непрерывно измеряет силу сжатия, не нарушая структурную систему. В этой статье будут рассмотрены принципы работы и технологические преимущества этих датчиков. Он также будет охватывать выбор модели, ключевые приложения, системную интеграцию и важные критерии закупок.

Как на самом деле работает полый тензодатчик с вибрирующей проволокой: объяснение кольцевой многострунной конструкции

Инженеры должны понимать, как на самом деле работает полый тензодатчик с вибрирующей проволокой, чтобы правильно его определить. Устройство имеет прочный кольцевой корпус. Это кольцо из эластичной стали проходит строгую многоступенчатую обработку для обеспечения стабильности. Он распределяет сжимающую нагрузку равномерно по всей окружности. Такая кольцевая конструкция исключает ошибки эксцентричной нагрузки, которые часто возникают при использовании плоских датчиков веса при несоосной установке.

Внутри этого кольца производители используют многопоясную вибрирующую проволоку. В зависимости от мощности датчик использует трех-, четырех- или шестипоясную конфигурацию струн. Эти многочисленные хорды усредняют показания напряжения по поперечному сечению кольца. Благодаря такой компоновке серия JMZX-3XXXHAT сообщает о нагрузках с высокочувствительным разрешением от 0,1 до 1 кН, даже при огромной полной нагрузке в 8000 кН.

Основным механизмом является сам принцип вибрирующей проволоки. Каждая сверхвысокопрочная стальная проволока крепится с помощью анкерной сварки, соответствующей международным стандартам. Частота возбуждения проволоки прямо пропорциональна ее натяжению. Этот частотный выход остается полностью невосприимчивым к изменениям сопротивления кабеля и электромагнитным помехам. Такая электрическая невосприимчивость необходима при длинных кабелях на оживленных строительных площадках.

Кроме того, встроенный интеллектуальный чип постоянно сохраняет уникальные калибровочные коэффициенты датчика. Чип может регистрировать до 800 записей измерений, включая временные метки, температуры и значения нулевой поправки. Эта функция позволяет инженерам выполнять проверку калибровки в полевых условиях, не возвращая устройство на завод. Наконец, встроенный датчик температуры обеспечивает автоматическую коррекцию температуры при каждом цикле измерения. Это исключает ошибочные показания, вызванные температурой, при наружной или подземной установке.

Вибрирующая проволока, тензодатчик или гидравлика: почему полый элемент VW выигрывает при долгосрочном гражданском мониторинге

Покупатели часто сравнивают полые тензодатчики исключительно на основе первоначальной покупной цены. Однако вы должны оценить общую стоимость мониторинга. Сюда входят долгосрочный дрейф нуля, требования к техническому обслуживанию, ограничения на расстояние сигнала и общая надежность данных.

• Резистивные (фольгированные) полые тензодатчики: Эти датчики предлагают более низкую первоначальную стоимость. Однако они очень чувствительны к дрейфу нуля с течением времени. Они также страдают от изменений сопротивления, вызванных влажностью, и в значительной степени полагаются на усилители для кабелей длиной более 50 метров. Они непригодны для постоянного автоматического мониторинга.
• Гидравлические тензодатчики: Эти устройства полностью исключают проблемы электрических помех. Однако они требуют частого обслуживания жидкостью. Они склонны к утечкам во встроенных или замкнутых конструкциях. Более того, они не могут передавать показания на удаленные регистраторы данных без добавления вторичных датчиков давления.
• Полые тензодатчики с вибрирующей проволокой: Эти датчики выдают выходную частоту, которая остается стабильной на протяжении десятилетий. Сигналы прекрасно передаются по кабелям длиной в километр без искажений. Они не требуют постоянного калибровочного газа или жидкости. Они полностью герметичны и водонепроницаемы.

Серия JMZX-3XXXHAT имеет расчетный срок службы 50 лет. Для инфраструктурных проектов со сроком службы активов от 20 до 50 лет полая ячейка с вибрирующей проволокой является единственной технологией, где замена датчика в середине проекта не является обязательным условием планирования.

Тип технологии	Долгосрочная стабильность	Максимальная длина кабеля	Требования к техническому обслуживанию	Встроенная пригодность
Резистивный (фольга)	Плохо (нулевой дрейф)	< 50 метров	Умеренный (Калибровка)	Низкий
Гидравлический	Умеренный	Н/Д (требуется датчик)	Высокий (проверка жидкости)	Низкий (риск утечки)
Вибрирующая проволока	Отличный	> 1000 метров	Ноль (не требует обслуживания)	Высокий (полностью герметичный)

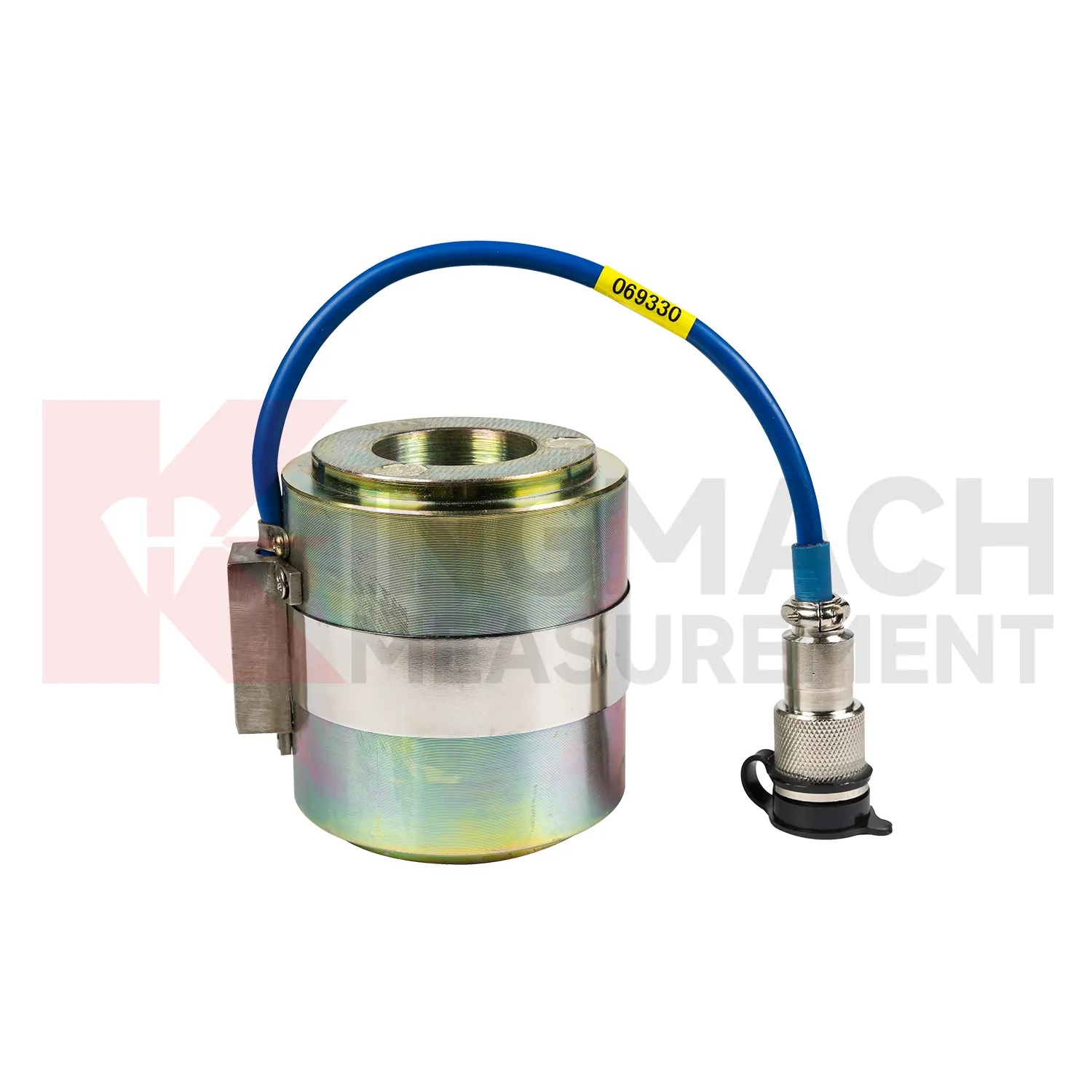

Серия JMZX-3XXXHAT: диапазон производительности, конфигурация хорды и ссылки на размеры

Инженерам по закупкам необходимы точные спецификации, чтобы согласовать датчики с уровнями проектной нагрузки. Серия JMZX-3XXXHAT предлагает широкий диапазон грузоподъемности от 500 до 8000 кН для восьми стандартных моделей. Этот обширный ассортимент охватывает все: от одиночных скальных анкеров до массивных вантовых мостовых тросов.

Количество аккордов интеллектуально масштабируется в зависимости от мощности датчика. В моделях до 2000 кН используется треххордная конфигурация. В модели 3000 KN используются четыре хорды. В моделях с номинальной нагрузкой 4000 кН и выше используется шесть хорд. Такое структурное масштабирование сохраняет точность измерений по мере увеличения диаметра кольца. Чувствительность датчика составляет 0,1 кН на уровне 500 кН. Чувствительность повышается до 1 кН для всех моделей выше 1000 кН. Такая точность легко соответствует типичному требованию ±0,1%, установленному в нормах по мониторингу структурных кабелей.

Эти тензодатчики имеют компактную высоту от 90 до 130 миллиметров. Этот низкий профиль легко вписывается в стандартные анкерные головки и узлы несущих пластин, не требуя структурных модификаций. Для нестандартных диаметров отверстий или особых экологических требований также доступна специальная модель JMZX-3X00.

Справочная таблица моделей JMZX-3XXXHAT

Модель	Емкость	Чувствительность	Внутреннее отверстие (Ø)	Высота	Конфигурация
JMZX-3405AT	500 кН	0,1 кН	70 мм	90 мм	3-chord
JMZX-3410AT	1000 кН	1 кН	100 мм	90 мм	3-chord
JMZX-3520AT	2000 кН	1 кН	140 мм	120 мм	3-chord
JMZX-3530AT	3000 кН	1 кН	170 мм	120 мм	4-chord
JMZX-3540AT	4000 кН	1 кН	200 мм	130 мм	6-chord
JMZX-3550AT	5000 кН	1 кН	220 мм	130 мм	6-chord
JMZX-3560AT	6000 кН	1 кН	240 мм	130 мм	6-chord
JMZX-3580AT	8000 кН	1 кН	280 мм	130 мм	6-chord

Где используются полые тензодатчики: шесть инженерных сценариев с высокими ставками

Инженеры используют полые тензодатчики в различных средах с высокими рисками. Каждое приложение представляет собой конкретное обоснование безопасности и проблемы долгосрочного мониторинга.

• Вантовые и подвесные мосты: Для обеспечения соответствия усталостному сроку службы вантовые тросы должны оставаться в пределах 3–5 процентов от расчетного натяжения. Тензодатчики с полой вибрирующей проволокой постоянно располагаются в зоне крепления. Они непрерывно предоставляют данные о силе кабеля непосредственно в системы управления мостом. Это полностью заменяет дорогостоящие периодические испытания на отрыв.
• Постнапряженные бетонные конструкции: Потеря силы сухожилия происходит постепенно из-за ползучести, усадки и релаксации бетонных мостов и конструкций ядерной защиты. Встроенные кольцевые датчики нагрузки расположены над опорной пластиной анкера. Они отслеживают долгосрочную эволюцию силы. Эти данные напрямую влияют на будущие решения о повторном натяжении.
• Анкеры для плотин и склонов: Скальные болты и зацементированные анкеры стабилизируют устои плотины и разрезают откосы. Это важнейшие элементы безопасности. Водонепроницаемый, устойчивый к коррозии JMZX-3XXXHAT идеально подходит для долгосрочного мониторинга в условиях насыщенного, подземного или затопленного грунта.
• Строительство железных дорог и автомагистралей: В подпорных стенах и стенах из грунтовых гвоздей используются временные и постоянные анкерные системы. Эти системы требуют точной проверки нагрузки во время приемочных испытаний и во время активной эксплуатации. Полый тензодатчик решает обе задачи как единый установленный блок.
• Фундамент ветряной башни: Технические специалисты должны проверять и контролировать предварительное напряжение анкерных болтов во фланцах основания башни ветряной турбины. Полые тензодатчики обеспечивают прямое, неинтрузивное измерение. Они не требуют абсолютно никаких изменений в самой системе анкерных болтов.
• Подъемные и крановые системы: Полые ячейки, монтируемые на скобах или скобах, измеряют динамические и статические нагрузки в тяжелом подъемном оборудовании. Компактные размеры и цифровой выход высоко ценятся на вторичном промышленном рынке.

От датчика до приборной панели: интеграция полых тензодатчиков в полную систему данных SHM

Один полый тензодатчик полезен настолько, насколько полезна окружающая его система данных. Вы должны интегрировать эти датчики в полную комплексную систему мониторинга состояния конструкций.

• Считывание по требованию: Совместимые устройства считывания с вибрирующей проволокой Kingmach отображают значения прямой нагрузки в килоньютонах (кН). Они считывают сохраненные калибровочные коэффициенты непосредственно из микросхемы памяти датчика. Вам не нужны внешние бумажные калибровочные таблицы на рабочей площадке.
• Автоматизированный сбор данных: Многоканальные регистраторы данных поддерживают подключенные к шине матрицы датчиков JMZX-3XXXHAT. Они предлагают настраиваемые интервалы опроса, пороговые значения сигналов тревоги и параметры удаленной телеметрии, такие как 4G, LoRa или Ethernet. Это обеспечивает возможность круглосуточного автоматического мониторинга массивных кабельных массивов.
• Инструментальные кабели: Экранированные кабели VW Kingmach безупречно сохраняют целостность сигнала. Они прекрасно работают на многосотметровых трассах в условиях гражданского строительства с высоким уровнем шума.
• Программное обеспечение для визуализации: Программные панели мониторинга в режиме реального времени отображают тенденции нагрузки и значения с поправкой на температуру. Они генерируют автоматические оповещения о перегрузке и облегчают анализ исторических тенденций. Это напрямую поддерживает оценку структурной безопасности и рабочие процессы технического обслуживания.

Использование датчика, регистратора и программного обеспечения от одного унифицированного производителя исключает риски совместимости встроенного ПО. Это также значительно упрощает эскалацию технической поддержки в международных проектах.

Выбор и поиск полого тензодатчика: шесть вопросов, которые должен задать каждый международный покупатель

Международным командам по закупкам нужна объективная основа для оценки китайских производителей датчиков. При покупке полого тензодатчика вам следует задать шесть важных вопросов.

1. Имеет ли датчик отслеживаемую сертификацию?
Вы должны требовать строгого соблюдения таких стандартов, как GB/T 13606-2007 и DL/T 269-2022. Датчики, проверенные сторонними производителями, значительно снижают сложности при утверждении проекта.

2. Прослеживается ли калибровка непосредственно на устройстве?
Полый тензодатчик Kingmach хранит калибровочные константы во встроенном чипе. Это устраняет зависимость от бумажных записей. Это обеспечивает легкую проверку в полевых условиях с помощью стандартного считывающего устройства.

3. Каков заявленный срок службы?
Вы должны настаивать на формально задокументированном расчетном сроке службы. 50-летний расчетный срок службы полых силовых элементов Kingmach должен служить договорной базой, а не просто устным заверением.

4. Может ли поставщик настроить продукт по индивидуальному заказу?
Инфраструктурные проекты часто требуют нестандартных диаметров отверстий, определенных диапазонов пропускной способности или уникальных типов разъемов. Производитель, обладающий надежными собственными возможностями проектирования, ответит в течение нескольких дней, а не месяцев.

5. Как выглядит послепродажная поддержка?
Найдите круглосуточную техническую горячую линию с первоначальным временем ответа в течение одного часа. Сложные вопросы должны быть решены в течение 48 часов. Такая оперативность имеет решающее значение для действующих инфраструктурных проектов.

6. Подкреплены ли сроки поставки контрактом?
Поставщик должен предложить имеющиеся на складе стандартные модели в течение 48 часов. Заказы масштаба проекта требуют строгих контрактных графиков и регулярного обновления информации о ходе производства.

Выбор уверенности вместо догадок: ваша система принятия решений и следующий шаг

Полые тензодатчики коренным образом меняют контроль силы кабеля. Они заменяют периодические интрузивные испытания непрерывной автоматизированной системой безопасности. Вы должны следовать четкой схеме принятия решений. Сначала подтвердите тип груза и общую вместимость. Во-вторых, выберите правильную конфигурацию аккордов. В-третьих, проверьте точный диаметр отверстия для вашего конкретного сухожилия или анкера. В-четвертых, подтвердите свои требования к гидроизоляции и температуре. Наконец, интегрируйте датчик с надежным программным обеспечением для регистрации данных и визуализации.

50-летний расчетный срок службы полых датчиков нагрузки Kingmach обеспечивает невероятную долгосрочную ценность. В общую стоимость владения входят предотвращение повторных установок, повторных калибровок и предотвращение потери данных. Эти долгосрочные затраты существенно ниже, чем у более дешевых альтернативных технологий фольги. Если вы не уверены, какая модель JMZX-3XXXHAT подходит для вашего проекта, вы можете поделиться своими спецификациями с командой инженеров Kingmach. Мы предоставим бесплатную рекомендацию модели и индивидуальное предложение.

Планируете проект вантового моста или анкера? Получите бесплатную рекомендацию по датчикам + индивидуальное предложение от инженеров Kingmach — ответ в течение 24 часов.
🔗 [ Получите мою бесплатную рекомендацию → ]
📧 [email protected]

Часто задаваемые вопросы

1. В чем разница между полым тензодатчиком и сплошным тензодатчиком?

Полый тензодатчик имеет центральное отверстие, позволяющее полностью пройти через него болту или кабелю, измеряя натяжение путем реакции на анкерную пластину. В твердотельных тензодатчиках это центральное отверстие отсутствует, и они обычно измеряют прямое линейное сжатие или растяжение.

2. Как установить полый тензодатчик на сухожилие после натяжения?

Кольцевой датчик надевается непосредственно на трос или анкерный стержень, прежде чем прикреплять анкерную головку и опорную пластину. Тензодатчик надежно расположен между бетонной конструкцией и стальным анкерным блоком.

3. Можно ли использовать полые тензодатчики для измерения динамической нагрузки?

Тензодатчики с полой вибрирующей проволокой превосходно справляются со статическими и медленно меняющимися нагрузками благодаря физическому времени, необходимому для изменения частоты проволоки. Для высокочастотных динамических нагрузок обычно предпочтительны резистивная фольга или пьезоэлектрические тензодатчики.

4. Какую длину кабеля поддерживает полый тензодатчик с вибрирующей проволокой?

Поскольку они используют выходной сигнал, основанный на частоте, а не сигнал напряжения, датчики с вибрирующей проволокой могут легко передавать точные данные по экранированным кабелям длиной более 1000 метров без каких-либо потерь или искажений сигнала.

5. Как многопоясная конструкция повышает точность весоизмерительных датчиков?

Многопоясная конструкция равномерно распределяет несколько независимых вибрирующих проводов по внутренней окружности тензодатчика. Это усредняет измерения напряжения по кольцу, что активно устраняет ошибки, вызванные смещением от центра или эксцентричной нагрузкой.

6. Могу ли я объединить полые тензодатчики с тензорезисторами в одной системе мониторинга?

Да. Полые тензодатчики и тензодатчики с вибрирующей проволокой часто объединяются в одну и ту же систему мониторинга. Тензодатчик измеряет приложенную силу, а тензодатчик измеряет структурную деформацию, предоставляя дополнительные данные для более точной оценки производительности.

7. В чем разница между многокордовой и однокордовой конфигурациями и когда следует выбирать каждую из них?

Однокордовая конфигурация измеряет нагрузку в одном конкретном месте и подходит для простых задач мониторинга нагрузки. Многопоясная конфигурация отслеживает нагрузки на несколько элементов или точек, что делает ее идеальной для сложных конструкций, где распределение и баланс нагрузки имеют решающее значение.

8. Как проверить работоспособность датчика в долгосрочной перспективе, не снимая установленный блок?

Долгосрочное состояние датчиков можно проверить с помощью регулярных проверок нуля, анализа тенденций исторических данных, сравнения с соседними датчиками и регулярной проверки кабелей и соединений. Эти методы помогают обнаружить потенциальный дрейф или проблемы с производительностью, не выводя датчик из эксплуатации.

9. Какие гарантийные услуги и услуги по повторной калибровке предлагает компания Kingmach на международном уровне?

Kingmach поддерживает международных клиентов техническими консультациями, руководством по установке, помощью при вводе в эксплуатацию и послепродажным обслуживанием на протяжении всего жизненного цикла проекта. Все датчики веса поставляются с данными заводской калибровки и документацией о качестве. Для программ долгосрочного мониторинга Kingmach может предоставить поддержку при проверке калибровки, рекомендации по оценке производительности и техническую помощь, чтобы помочь поддерживать надежность измерений. При необходимости клиенты могут напрямую связаться с командой инженеров для устранения неполадок, планирования замены и поддержки по оптимизации системы.

---

Написано инженерной командой Kingmach, поддерживающей инфраструктурные проекты по всему миру с 2001 года.
