Как работают тензорезисторы с вибрационной проволокой? Принципы и приложения

С точки зрения мониторинга инженерной безопасности следует отметить, что не все изменения могут быть заметны на поверхностном уровне. До того, как трещины, смещения или другие повреждения станут очевидными, уже могут быть признаки того, что балка моста испытывает аномальные напряжения, секция плотины реагирует ненормально или обделка туннеля подвержена изменениям нагрузки. Для заинтересованных сторон проекта, включая владельцев проекта, конструкторов, консультантов и специалистов по интеграции, важно обнаружить эти изменения на ранней стадии.

Именно поэтому мониторинг деформации так важен в гражданском строительстве. Величина деформации материала, соответствующая удлинению и сжатию, показывает его работоспособность при воздействии нагрузок. Во многих случаях тензорезисторы с вибрационной проволокой оказались одними из самых надежных инструментов в этой области.

От мостов и плотин до склонов, зданий, туннелей, ветряных вышек, подземных работ и транспортной инфраструктуры — технология вибрирующей проволоки широко используется там, где важен контроль стабильности и долговечности. Свяжитесь с нами для получения дополнительной информации о том, как работают тензорезисторы с вибрационной проволокой, почему они ценятся в инженерных проектах и ​​где они обычно применяются. Мы также представляем решение для поверхностного монтажа для проектов мониторинга конструкций.

Почему мониторинг деформации с помощью вибрационной проволоки широко используется в гражданском строительстве

В крупных инфраструктурных проектах условия мониторинга часто бывают требовательными. Датчики могут подвергаться воздействию погодных условий на открытом воздухе, перепадам температуры, влажности, пыли, вибрации и длительному сроку службы. В таких условиях инженерам не просто нужен датчик, который будет работать в лаборатории. Им нужен метод зондирования, который сможет предоставлять стабильные данные с течением времени в реальных полевых условиях.

Это одна из основных причин, по которой технология вибрационной проволоки так широко используется в мониторинге инженерной безопасности.

Методика измерения датчиков с вибрирующей проволокой демонстрирует лучшую долговременную стабильность, точность и последовательность измерений, чем другие методы измерения. Система лучше всего работает для длительных периодов мониторинга, когда требуется стабильный результат в течение нескольких месяцев или нескольких лет вместо коротких интервалов тестирования.

Надежность этой системы, которая обеспечивает важные функции мониторинга мостов, плотин, подпорных систем, туннелей, ветряных вышек и подземных работ. Для реализации проектов требуются данные мониторинга, позволяющие проводить оценку безопасности, анализ тенденций и планирование технического обслуживания на протяжении всего срока службы конструкции.

Что такое тензорезистор с вибрирующей проволокой?

Тензодатчик с вибрирующей проволокой действует как датчик измерения деформации, который обнаруживает изменения натяжения проволоки и определяет уровни деформации.

Датчик содержит провод, проходящий между двумя неизменяемыми точками. Корпус датчика передает любую деформацию, возникающую на контролируемой конструкции. В результате этого процесса натяжение проволоки претерпевает изменения. Частота вибрации проволоки изменяется в зависимости от натяжения проволоки, что приводит к деформации конструкции, вызывающей синхронизированный сдвиг частоты.

Эта частота затем может быть измерена с помощью считывающего устройства или регистратора данных и преобразована в технические данные для анализа.

Проще говоря, тензодатчик с вибрирующей проволокой преобразует движение конструкции в частотный сигнал, который можно использовать для мониторинга поведения, связанного с напряжением. Система становится незаменимой для инженерных проектов, требующих долгосрочных, точных и надежных измерений деформации.

Как работают тензорезисторы с вибрационной проволокой?

Принцип работы системы требует пошаговой демонстрации для полного понимания.

1. Происходит структурная деформация.

Элемент моста, стальная опора, бетонная поверхность, облицовка туннеля или секция башни испытывают нагрузки, изменения температуры, движение грунта, вибрацию или другие структурные воздействия. Материал демонстрирует измеримую деформацию, поскольку даже малейшие деформации приводят к необратимым изменениям.

2. Датчик реагирует на это движение

При установке на конструкции вибрационного тензорезистора он отслеживает деформацию контролируемой поверхности. Если конструкция растягивается, растягивается и датчик. Если он сжимается, датчик реагирует соответствующим образом.

3. Изменения натяжения проволоки

Внутри манометра внутренний провод находится под натяжением. По мере деформации конструкции меняется механическое состояние проволоки. Это изменяет уровень натяжения проволоки.

4. Изменения частоты вибрации.

Проволоку возбуждают и измеряют ее собственную частоту. Поскольку частота связана с натяжением проволоки, любое изменение натяжения, вызванное деформацией, приводит к изменению частоты.

5. Частота преобразуется в данные мониторинга.

Измеренная частота собирается прибором или системой мониторинга. Затем данные могут быть преобразованы в значения деформации и использованы инженерами для наблюдения за тенденциями, оценки реакции конструкции и выявления необычных изменений.

Одним из важных преимуществ этого метода является то, что измерения на основе частоты очень подходят для мониторинга в полевых условиях, особенно там, где используются длинные кабели или сложные условия на объекте. Для крупных инфраструктурных проектов эта практическая выгода может быть очень ценной.

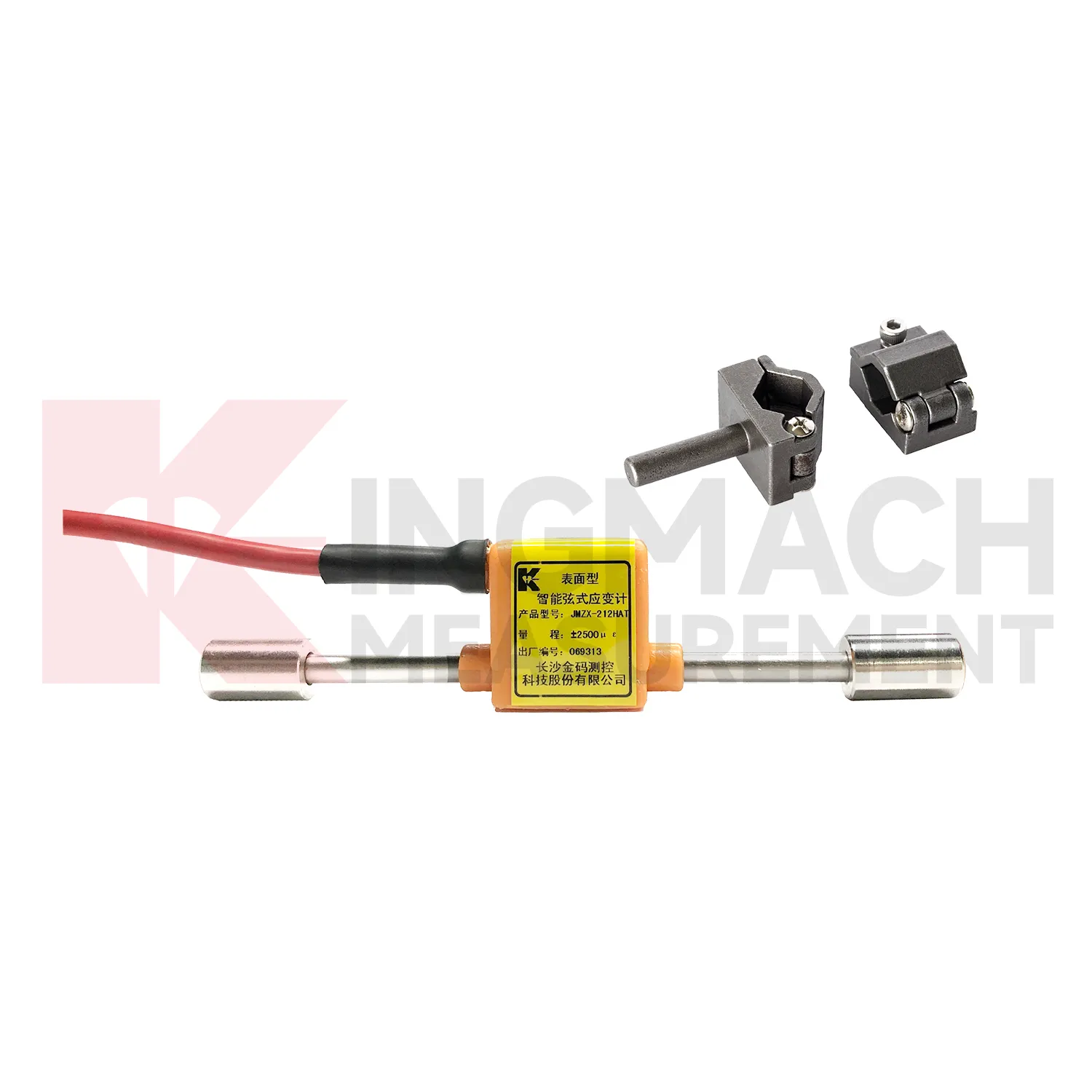

Чем полезны наземные тензорезисторы с вибрационной проволокой

Не все проекты допускают встроенное оборудование. Во многих реальных приложениях инженерам необходимо контролировать существующие конструкции, восстановленные активы или доступные структурные поверхности после того, как строительство уже началось или было завершено. В таких ситуациях эффективным решением может стать тензорезистор с вибрирующей проволокой поверхностного монтажа.

Модель поверхности особенно полезна, когда целью является мониторинг деформации непосредственно снаружи элементов конструкции, таких как стальные элементы, бетонные поверхности, опорные рамы, секции башни и другие открытые части. Он обеспечивает гибкость в развертывании и может подойти как для вновь строящихся, так и для уже действующих сооружений.

Это делает тензометрические датчики поверхностного монтажа особенно актуальными для:

• оценка состояния конструкции
• модернизация и усиление оценки
• мониторинг, связанный с техническим обслуживанием
• наблюдение после строительства
• долгосрочный контроль безопасности доступных компонентов

Для покупателей инженерных систем это означает практичный вариант датчика, который может соответствовать широкому диапазону условий проекта, не требуя встроенной установки.

Чему инженеры могут научиться из данных о деформации вибрирующей проволоки

Тензодатчик делает больше, чем просто генерирует цифры. Его реальная ценность заключается в том, что эти цифры говорят о структуре.

Благодаря мониторингу деформации вибрирующей проволоки инженеры могут лучше понять:

• как элементы конструкции реагируют на нагрузку
• соответствует ли фактическое поведение проектным ожиданиям
• как меняется напряжение на этапах строительства
• выполняются ли меры по усилению или ремонту должным образом
• как температура, циклическая нагрузка или осадка влияют на конструкцию с течением времени
• могут ли аномальные тенденции указывать на развивающийся риск

Во многих проектах наибольшая ценность мониторинга деформации заключается не в отдельных показаниях, а в динамике с течением времени. Анализ тенденций помогает определить, нормально ли ведет себя конструкция или могут потребоваться дальнейшие проверки и инженерные действия.

По этой причине тензорезисторы с вибрирующей проволокой часто интегрируются в системы долгосрочного мониторинга состояния конструкций, где надежность и непрерывность имеют важное значение.

Типичные применения в мониторинге технической безопасности

Мосты

Инженеры используют тензодатчики с вибрирующей проволокой в ​​проектах мостов для контроля структурных компонентов, в том числе балок, стальных элементов и элементов настила, а также областей, уязвимых к усталостным повреждениям. Устройства позволяют инженерам оценить, как конструкция реагирует на нагрузки, возникающие во время движения транспорта, и на воздействие окружающей среды.

Плотины

Данные о деформации предоставляют важную информацию для мониторинга безопасности плотин, поскольку они позволяют инженерам изучать, как конструкции реагируют на изменения давления и температуры воды, а также на расширенные условия эксплуатации. Этот процесс играет жизненно важную роль как в оценке производительности, так и в процедурах контроля безопасности.

Откосы и подпорные конструкции

Инженеры используют оборудование для мониторинга деформации, чтобы изучить, как системы стабилизации склонов и подпорные конструкции реагируют на давление грунта, опорные нагрузки и силы движения.

Здания и высотные сооружения

Инженеры-строители используют тензорезисторы с вибрирующей проволокой в ​​зданиях и башнях, а также в усиленных структурных системах для измерения распределения и передачи нагрузки, а также для оценки методов усиления.

Туннели и подземная инженерия

Датчики, установленные в туннелях и подземных строительных площадках, позволяют инженерам измерять работу системы облицовки туннелей, опорных конструкций и строительных работ на различных этапах строительства. Система оказывается особенно полезной, когда необходимо осуществлять постоянный мониторинг стресса.

Ветровые башни

Конструкции ветряных башен подвергаются многократным динамическим нагрузкам. Мониторинг деформации помогает инженерам понять поведение рабочих напряжений, реакцию на усталость и характеристики конструкции с течением времени.

Дорожное полотно и транспортная инфраструктура

В транспортной технике тензорезисторы можно применять для опорных элементов и компонентов инфраструктуры для оценки эффектов повторяющихся нагрузок и долгосрочного реагирования конструкции.

Проект Kingmach - Мост через реку Янцзы Шанхай-Сучжоу-Наньтун

Что следует учитывать перед выбором тензорезистора с вибрирующей проволокой

Выбор тензодатчика всегда должен основываться на фактической цели мониторинга и состоянии объекта. Перед покупкой проектные группы должны рассмотреть несколько ключевых вопросов.:

• На каком материале будет установлен датчик?
• Является ли структура новой, существующей или укрепляется?
• Является ли мониторинг краткосрочным, периодическим или постоянным?
• Будет ли датчик работать на открытом воздухе или во влажной среде?
• Требует ли проект автоматического сбора данных?
• Насколько важны прокладка кабеля и расстояние передачи?
• Какой уровень защиты необходим от погодных условий, вибрации или помех на объекте?

На бумаге датчик может выглядеть технически подходящим, но если он не соответствует методу установки, состоянию окружающей среды или системе мониторинга, это может повлиять на эффективность проекта. Вот почему многие покупатели предпочитают работать с поставщиками, которые могут предоставить поддержку на основе приложений, а не только списки продуктов.

Практическое решение для мониторинга поверхностной деформации конструкций

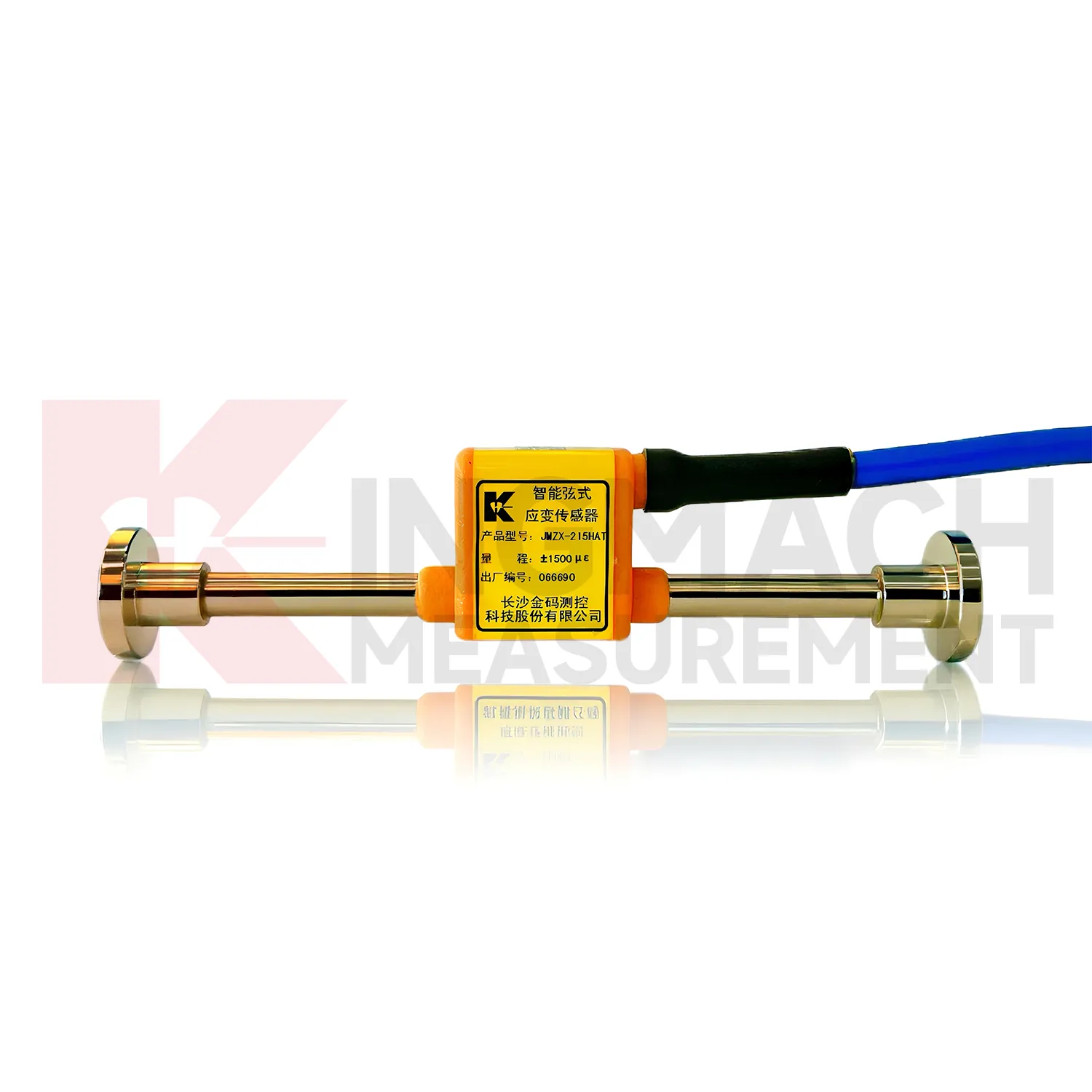

Для проектов, требующих надежного мониторинга деформации на поверхностях конструкций, практичным вариантом является наш интеллектуальный вибрирующий тензорезистор модели поверхности.

Этот продукт, предназначенный для мониторинга инженерной безопасности, подходит для развертывания на местах, где важны долгосрочная стабильность данных и возможность установки на поверхности. Его можно применять в широком спектре инфраструктурных и строительных проектов, включая мосты, плотины, туннели, склоны, здания, ветряные башни, подземные работы и транспортные сооружения.

Его ценность заключается в сочетании преимуществ технологии измерения вибрирующей проволоки с практичностью конфигурации для поверхностного монтажа, что делает его отличным выбором для доступных структурных элементов и систем мониторинга на основе проектов.

Вы можете изучить продукт здесь: Умный тензодатчик с вибрирующей проволокой

Как экспортно-ориентированный поставщик, обслуживающий приложения для мониторинга инженерной безопасности, мы понимаем, что международным покупателям часто нужно нечто большее, чем просто датчик. Им необходимы оперативное общение, подбор подходящего продукта и поддержка закупок на основе проектов. Независимо от того, являетесь ли вы подрядчиком, интегратором мониторинга, дистрибьютором или консалтинговой командой, мы готовы помочь вам найти подходящее решение для мониторинга деформации.

Заключение

Тензорезисторы с вибрационной проволокой служат важным инструментом современного мониторинга инженерной безопасности, поскольку они преобразуют незначительные структурные движения в важную информацию для мониторинга. Система работает путем обнаружения изменений частоты, которые происходят при изменении натяжения проволоки, и этот метод обеспечивает практические преимущества при длительном применении на открытом воздухе.

Инженеры могут использовать наземные вибрационные тензорезисторы для мониторинга поведения конструкций и отслеживания реакции на нагрузки и изменений характеристик мостов, плотин и склонов, зданий и туннелей, ветряных вышек, а также подземных сооружений и систем инфраструктуры дорожного полотна.

Наша команда поможет вам выбрать надежный датчик контроля деформации для вашего предстоящего проекта, а мы предоставим услуги по экспортным поставкам. Мы порекомендуем лучшее решение для ваших нужд после того, как вы предоставите нам тип вашего проекта, материал конструкции и требования к мониторингу.

Часто задаваемые вопросы

1. Для чего используется вибрирующий тензорезистор?

Тензодатчик с вибрирующей проволокой используется для измерения деформации конструкций в инженерных проектах. Он обычно применяется в мостах, плотинах, туннелях, зданиях, склонах, ветряных башнях, подземных работах и ​​других системах мониторинга инфраструктуры.

2. Как работает тензорезистор с вибрирующей проволокой?

Он работает путем измерения изменений частоты вибрации внутреннего натянутого провода. При деформации контролируемой конструкции изменяется натяжение проволоки, что приводит к изменению частоты вибрации. Эта частота затем преобразуется в данные, связанные с деформацией.

3. Почему вибрационные тензорезисторы подходят для долговременного мониторинга?

Они широко используются для долгосрочного мониторинга, поскольку технология вибрирующей проволоки обеспечивает стабильную работу, хорошую повторяемость и пригодность для суровых условий гражданского строительства, таких как открытые, влажные и нестабильные температуры.

4. В чем преимущество тензорезисторов с вибрирующей проволокой поверхностного монтажа?

Модель для поверхностного монтажа полезна для существующих конструкций, проектов модернизации и доступных частей конструкции, где встроенная установка невозможна или не нужна. Он обеспечивает гибкое развертывание для мониторинга на местах.

5. Как мне выбрать правильный тензометрический датчик для моего проекта?

Следует учитывать материал конструкции, место установки, продолжительность мониторинга, состояние окружающей среды, прокладку кабеля, а также возможность подключения датчика к автоматической системе мониторинга. Сотрудничество с опытным поставщиком поможет гарантировать, что продукт соответствует реальным потребностям вашего проекта.
