Твердый или полый тензодатчик: комплексное руководство по инженерному выбору (пути воздействия, типичные области применения и требования к сертификации)

Выбор между твердым тензодатчиком и полым тензодатчиком является настоящим инженерным решением. Это не битва за характеристики продукта. Фундаментальное различие заключается в том, как сила воздействует на датчик. Этот путь загрузки определяет, где каждый тип работает надежно, а где он неизбежно выйдет из строя. Эта статья служит инструментом принятия решений. Это сравнение основано на инженерной логике, а не на предпочтениях бренда. Мы начнем с того, что на самом деле представляет собой каждый датчик. Слова «твердый» и «полый» описывают форму, но не функцию.

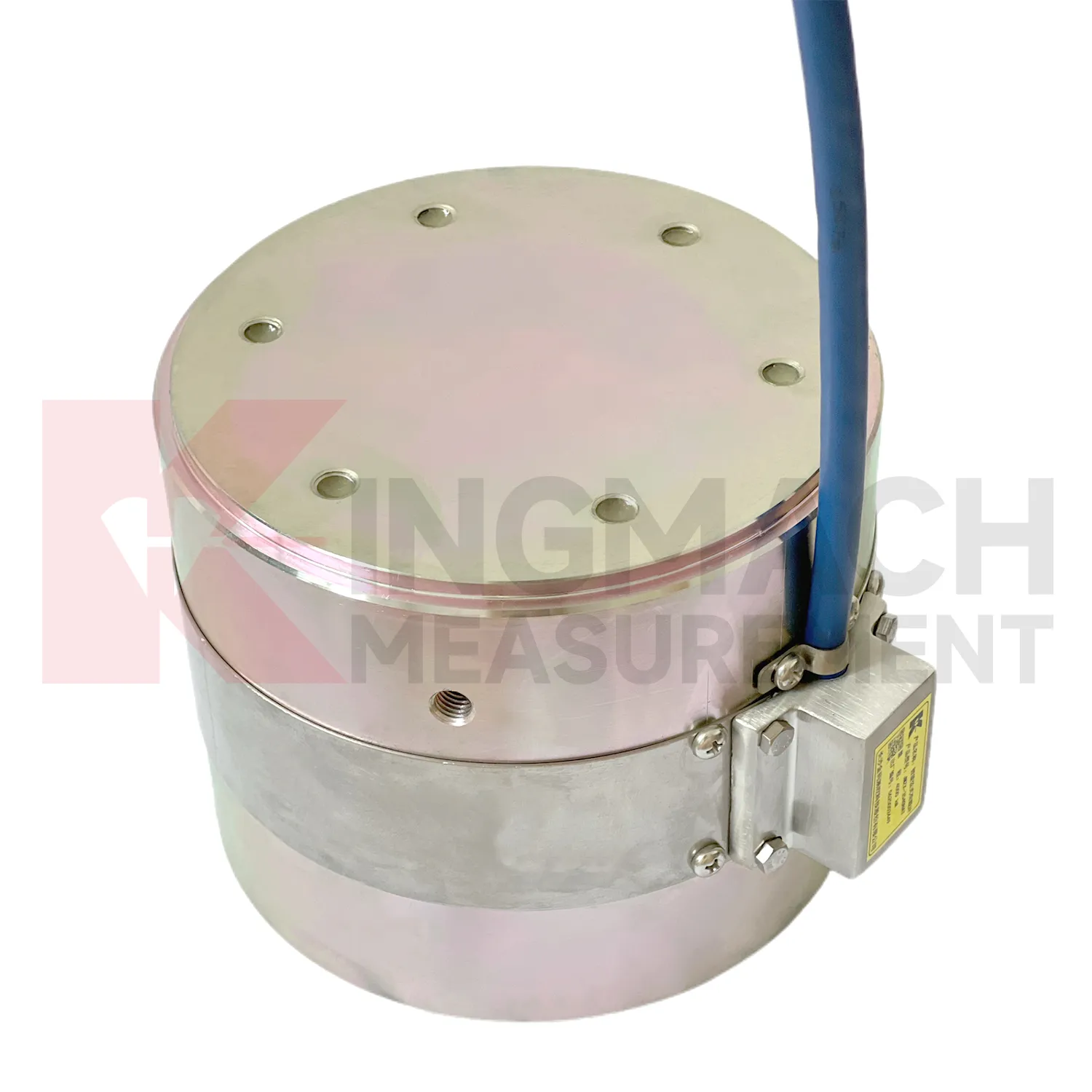

1. Что такое твердый тензодатчик и как он измеряет силу?

Инженеры уже знают, как выглядит цилиндр. Что им действительно нужно понять, так это путь нагрузки через твердое тело. Твердый тензодатчик имеет базовую архитектуру, основанную на цельнокорпусном цилиндрическом сжимающем элементе. Упругий стальной корпус равномерно деформируется под действием осевой сжимающей нагрузки. Внутри корпуса находятся встроенные вибрирующие проволочные струны. Эти струны обнаруживают микродеформацию как отчетливое изменение частоты.

Логика пути загрузки проста. Нагрузка поступает на верхнюю опорную поверхность. Он проходит через все поперечное сечение упругого элемента. Наконец, он выходит через нижнюю опорную поверхность. Сама ячейка становится структурной вставкой. Он несет физическую нагрузку.

Многострунная конструкция усредняет показания по нескольким точкам измерения внутри тела. В диапазонах более низкой мощности используется трехструнная конструкция. Для более высоких диапазонов мощности требуется 6-струнная конструкция. Это многострунное усреднение дает Серия Kingmach JMZX-34XX/35XX/36XXHAT его точность 0,5% полной шкалы. Он сохраняет эту точность в огромном диапазоне 1000–10 000 кН, несмотря на сложные условия эксплуатации.

Устройство оснащено встроенным интеллектуальным HAT-чипом. Этот интеллектуальный чип изначально сохраняет калибровочный коэффициент. Он автоматически корректирует температуру с помощью встроенного термистора. Он также сохраняет до 600 записей измерений. Датчик запоминает свою историю даже без подключенного регистратора данных.

Рабочий диапазон составляет от −30°C до +80°C. Кроме того, твердотельный элемент может похвастаться устойчивостью к перегрузке до 300–400% от номинальной мощности до катастрофического отказа. Это обеспечивает весьма существенный запас прочности. Внезапная случайная перегрузка представляет собой вполне реальный риск при испытании свай и опор мостов.

[Просмотреть полные характеристики твердотельного тензодатчика Kingmach JMZX-35XXHAT]

2. Что такое полый тензодатчик и чем он отличается от других по своей конструкции?

Полый тензодатчик также известен как кольцевой тензодатчик. Основная архитектура основана на кольцевом (кольцеобразном) корпусе с центральным отверстием. Структурный элемент проходит через центр ячейки. Этот элемент может представлять собой анкерный стержень, трос или болт. Нагрузка передается от гайки элемента конструкции непосредственно на кольцевую поверхность ячейки. Нагрузка не попадает в саму стенку отверстия.

Логика пути нагрузки полностью отличается от твердотельной ячейки. Нагрузка поступает через кольцевую опорную поверхность. Тело кольца сжимается равномерно по всей окружности. Вокруг кольца расположены несколько вибрирующих проволочных струн. Эти строки усредняют сигнал сжатия. Эта многопоясная конструкция эффективно компенсирует незначительную эксцентричную нагрузку. Однострунная конструкция просто не сможет выдержать неравномерную нагрузку.

В этой многокордовой конструкции используются три аккорда на низких диапазонах. Он увеличивается до шести хорд в диапазоне 4000–8000 кН. Эта специфическая архитектура позволяет JMZX-3XXXHAT Полый тензодатчик устанавливаться на токоведущий анкерный стержень без разборки. Стержень просто продевается насквозь. Гайка опирается на грань ячейки. Мониторинг начинается немедленно.

Полая ячейка имеет расчетный срок службы 50 лет. Эластичный стальной корпус проходит многоступенчатую обработку, обеспечивающую стабильность, прежде чем покинуть завод. Внутренние вибрирующие струны изготовлены из сверхвысокопрочной стали. Технические специалисты закрепляют эти провода, используя технологию сварки, соответствующую международным стандартам. Это не основные заявления о технических характеристиках. Это жизненно важные проектные решения, которые имеют большое значение в 20-летних программах безопасности плотин.

Эта ячейка имеет двойную сертификацию GB/T 13606-2007 и DL/T 269-2022. Второй стандарт специфичен для гидравлики и энергетики. Это делает его единственным правильным выбором для мониторинга якорей плотин и гидроэлектростанций.

[Просмотреть технические характеристики полого весоизмерительного датчика JMZX-3XXXHAT]

3. Технические характеристики: что на самом деле означают цифры

Атрибут	Твердый тензодатчик (JMZX-35XXHAT)	Полый тензодатчик (JMZX-3XXXHAT)	Что это означает на практике
Диапазон мощности	1000–10 000 кН	500–8000 кН (доступно по индивидуальному заказу)	Нижняя точка входа полой ячейки с усилием 500 кН подходит для анкерных стержней меньшего размера. Твердая ячейка здесь была бы излишней. Для испытаний свайных фундаментов сверхвысокой мощности, превышающих 8000 кН, компания Kingmach может предоставить индивидуальные решения с твердыми тензодатчиками JMZX-36XXHAT. Не стесняйтесь обращаться к нашей технической команде для получения дополнительной информации.
Разрешение	0,1 кН (Все модели)	0,1–1 кН (зависит от модели)	Постоянное разрешение твердотельной ячейки 0,1 кН способствует точному испытанию свай. Разрешение полой ячейки в 1 кН является приемлемым, поскольку контролируемые нагрузки пропорционально велики.
Объем памяти	600 записей	800 записей	Более крупная встроенная память полой ячейки отражает ее более длительный профиль развертывания для мониторинга в течение десятилетий.
Сертификаты	ГБ/Т 13606-2007	ГБ/Т 13606-2007 и ДЛ/Т 269-2022	Дополнительный стандарт гидротехники (DL/T 269-2022) обеспечивает строгое соблюдение требований проекта в условиях плотин.
Расчетный срок службы	Не указано (зависит от приложения)	50 лет	Полая ячейка спроектирована для постоянного мониторинга. Твердая ячейка обычно используется на временных этапах тестирования.

Эти цифры служат отличным ориентиром. Однако более показательный вопрос заключается в том, какое место на самом деле занимает каждый тип в реальном проекте.

4. Где твердотельные тензодатчики работают лучше всего и почему

В этом разделе объясняется, почему конкретный путь нагрузки твердотельного элемента делает его правильным выбором. Мы рассматриваем рассуждения, а не просто каталогизацию особенностей.

Испытание сваи на нагрузку: Твердый тензодатчик для испытаний свай идеально подходит. Сплошная ячейка расположена непосредственно между оголовком сваи и погрузочным домкратом. Полная испытательная нагрузка проходит прямо через корпус ячейки. Способность твердого тела нести структурную нагрузку здесь абсолютно необходима. Его огромная нагрузка до 10 000 кН позволяет выдерживать буронабивные сваи самого большого диаметра в фундаментах мостов.

Мониторинг места подшипника опоры моста: Ячейка действует как структурная вставка внутри пакета подшипников. Он должен выдерживать огромные расчетные нагрузки в течение неопределенного времени, активно их измеряя. Геометрия сжатия твердого тела прекрасно справляется с этой задачей. Справочные размеры твердых датчиков силы Kingmach полностью соответствуют стандартным размерам опорных плит, указанным в нормах проектирования мостов.

Измерение силы гидравлического домкрата: Операции по натяжению требуют строгого контроля. Твердая ячейка находится под домкратом. Он измеряет приложенную силу в реальном времени. Это подтверждает, что расчетное предварительное напряжение действительно достигается на месте. Инженеры не могут просто полагаться на расчеты давления домкрата.

Контроль загрузки временных работ: Строительные бригады контролируют опалубку, опалубку и крепления. Программа мониторинга завершается, когда структура завершается. Команда убирает инструменты. Высокая устойчивость твердотельного элемента к перегрузкам делает его надежным и многоразовым выбором для тяжелых работ на этапе строительства.

Почему он не работает при использовании сквозного стержня: Твердая ячейка не имеет центрального отверстия. Он не может надеваться на стержень или кабель. Инженеры не могут легко адаптировать его. Создание нестандартных концевых фитингов немедленно приводит к эксцентричной нагрузке. Это напрямую снижает точность измерений и портит данные.

[См. Реальное применение продукции Kingmach в конкретных типах проектов]

5. Где полые тензодатчики работают лучше всего и почему

Полая ячейка — это не просто модифицированная твердая ячейка. Это принципиально другой инструмент. Он оптимизирован для совершенно другой геометрии загрузки.

Мониторинг анкерного троса и предварительно напряженных сухожилий: здесь лучше всего подходят полые тензодатчики. Стержень или трос плавно проходит через центральное отверстие. Гайка или анкерная пластина ровно прилегают к кольцевой поверхности. Ячейка измеряет фактическую силу предварительного напряжения в сухожилии. Он не измеряет входной разъем. Он измеряет реальную силу в элементе конструкции после блокировки и с течением времени.

Мониторинг анкеров и анкеров. Туннели, откосы и подпорные стены полагаются на анкеры. Полая ячейка располагается на головке болта во время первоначальной установки. Он остается там на протяжении всего срока службы конструкции. Его 50-летний расчетный срок эксплуатации соответствует продолжительности программы долгосрочного мониторинга. Модели меньшего диаметра точно соответствуют стандартным размерам головки анкера.

Мониторинг якорей плотин и гидроэлектростанций. Сертификация DL/T 269-2022 строго обязательна для китайских стандартов гидротехники. Это жесткое требование соответствия. Двойная сертификация полых ячеек покрывает эту юридическую необходимость. Твердая ячейка не соответствует этому конкретному гидравлическому стандарту.

Мониторинг тросов и подвесок моста. Программы мониторинга модернизации часто нацелены на существующие мосты. Кольцевой форм-фактор обеспечивает легкую установку на существующие кабели. Техникам нужен только доступ к анкерному концу. Монтаж не требует резки элемента конструкции. Это часто является решающим фактором для инженеров по закупкам.

Почему он не работает в простых подшипниках: Полая ячейка имеет кольцевую геометрию. Такая форма естественным образом концентрирует нагрузку на узкой поверхности подшипника кольца. Размещение его внутри плоского пакета подшипников без сквозного стержня правильного размера создает неоднородное поле напряжений. Датчик правильно считывает это напряжение, но показания не отражают истинную нагрузку на подшипник.

[См. Реальное применение продукции Kingmach в конкретных типах проектов]

6. Логика установки: чего требует каждый тип от команды объекта

Требования к установке в конечном итоге определяют успех или неудачу проекта. Оба типа тензодатчиков с вибрирующей проволокой требуют от рабочей группы высокой точности.

Требования к установке твердотельных ячеек: Плоские, параллельные опорные поверхности не подлежат обсуждению. Неровность поверхности всего лишь в 1 мм на поверхности ячейки диаметром 200 мм испортит данные. Он создает массивную, измеримую эксцентричную нагрузку. Команды должны использовать сферические опорные шайбы в качестве стандартной практики. Технические специалисты должны проверить правильность выравнивания оси нагрузки перед приложением самой первой нагрузки.

Требования к установке полого элемента: Зазор между отверстием и штоком должен точно соответствовать указанному допуску. Центральный стержень никогда не должен касаться внутренней стенки отверстия под нагрузкой. Технические специалисты выполняют установку на головке анкера до затягивания гайки. Повторная установка после натяжения практически невозможна. Чтобы исправить ошибку, команде пришлось полностью снять нагрузку со всего якоря.

Планирование непрерывности сигнала: оба типа датчиков нагрузки используют интеллектуальную архитектуру HAT. Они обеспечивают превосходный цифровой выход на большие расстояния. Однако технические специалисты должны спланировать прокладку кабеля от датчика к регистратору данных во время установки. Они не могут легко модернизировать кабели. Подземные и подводные кабельные трассы требуют использования тяжелобронированного кабеля. Они также требуют водонепроницаемых распределительных коробок, строго рассчитанных на точную глубину установки.

Общий риск: оба типа клеток остаются очень уязвимыми к ранним ошибкам. Ошибки, допущенные при монтаже, невозможно исправить в дальнейшем без серьезного физического вмешательства. Правильная установка с первого раза не требует чрезмерных технических усилий. Это единственный вариант.

7. Контрольный список для принятия решения: пять вопросов, которые ведут к правильному выбору

Инженеры сталкиваются с жесткими сроками. Используйте этот краткий инструмент принятия решений для управления своей стратегией закупок.

Вопрос 1 — Есть ли элемент конструкции (стержень, трос, болт), который должен проходить через датчик?
Да: выберите пустоту.
Нет: выберите твердое.

Вопрос 2. Будет ли датчик полностью нести нагрузку на конструкцию или только воспринимать ее?
Должен выдерживать полную нагрузку внутри: выбирайте твердый.
Только чувствительность (сила, передаваемая через опорную поверхность): выберите любой тип, строго в зависимости от вопроса 1.

Вопрос 3 — Это временная проверка или установка постоянного мониторинга?
Временный этап испытаний/строительства: выберите твердый.
Постоянная/долгосрочная программа SHM: выбирайте пустотелые (с расчетным сроком службы 50 лет).

Вопрос 4 — Подпадает ли проект под стандарты гидротехники или энергетики?
Да: выберите пустотелый (сертифицирован DL/T 269-2022).
Нет: любой тип соответствует общему стандарту GB/T 13606-2007.

Вопрос 5. Каковы необходимые возможности мониторинга?
Ниже 500 кН: выберите пустотелый (доступны модели начального уровня).
10 000 кН или выше: выберите сплошной (полый обычно достигает максимального значения 8 000 кН в стандартном исполнении, хотя существуют специальные варианты).

Заключительное примечание к контрольному списку: если два или более вопросов направляют вашу команду в противоположные стороны, немедленно сделайте паузу. Ваша заявка требует рассмотрения специалистом. Kingmach предоставляет индивидуальные конфигурации для удовлетворения сложных гибридных требований.

Геометрия приложения определяет геометрию датчика

Твердые и полые тензодатчики никогда не являются конкурирующими продуктами в разных ценовых категориях. Это принципиально дополняющие друг друга инструменты, предназначенные для совершенно разных путей нагрузки. Уникальная геометрия проекта всегда определяет, какой датчик правильный.

Многие крупномасштабные проекты требуют одновременного использования обоих типов в разных точках мониторинга. В сложной программе мостов можно безопасно использовать сплошные ячейки в гнездах подшипников и одновременно использовать полые ячейки в анкерах тросов.

Все еще не уверены в правильном решении для вашего проекта? Заполните форму технической консультации ниже, и инженеры Kingmach предоставят индивидуальные рекомендации по выбору в течение 24 часов. [Просмотреть страницу продукта с твердыми тензодатчиками] · [Просмотреть страницу продукта с полыми тензодатчиками] · [Загрузить полную техническую информацию (PDF)]
