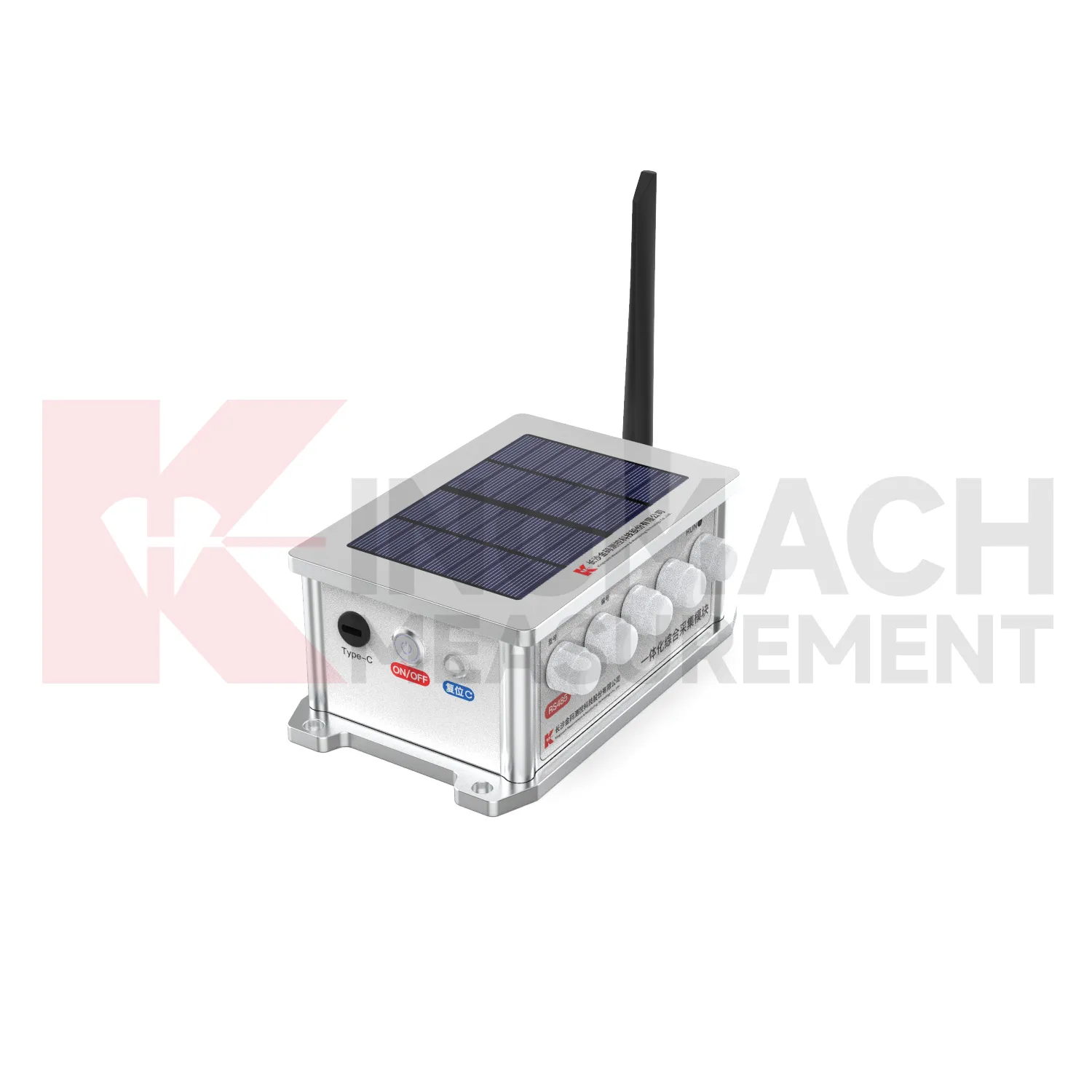

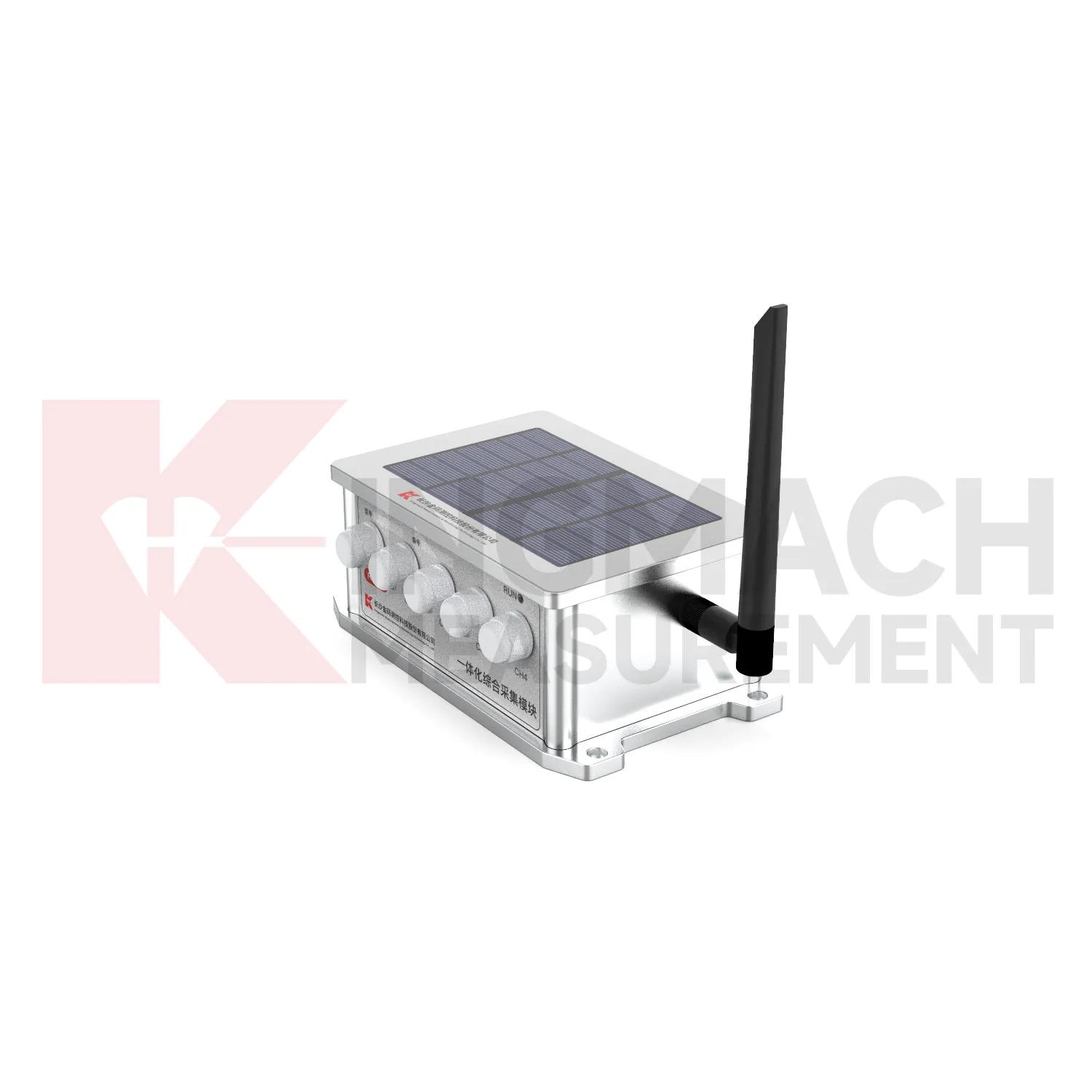

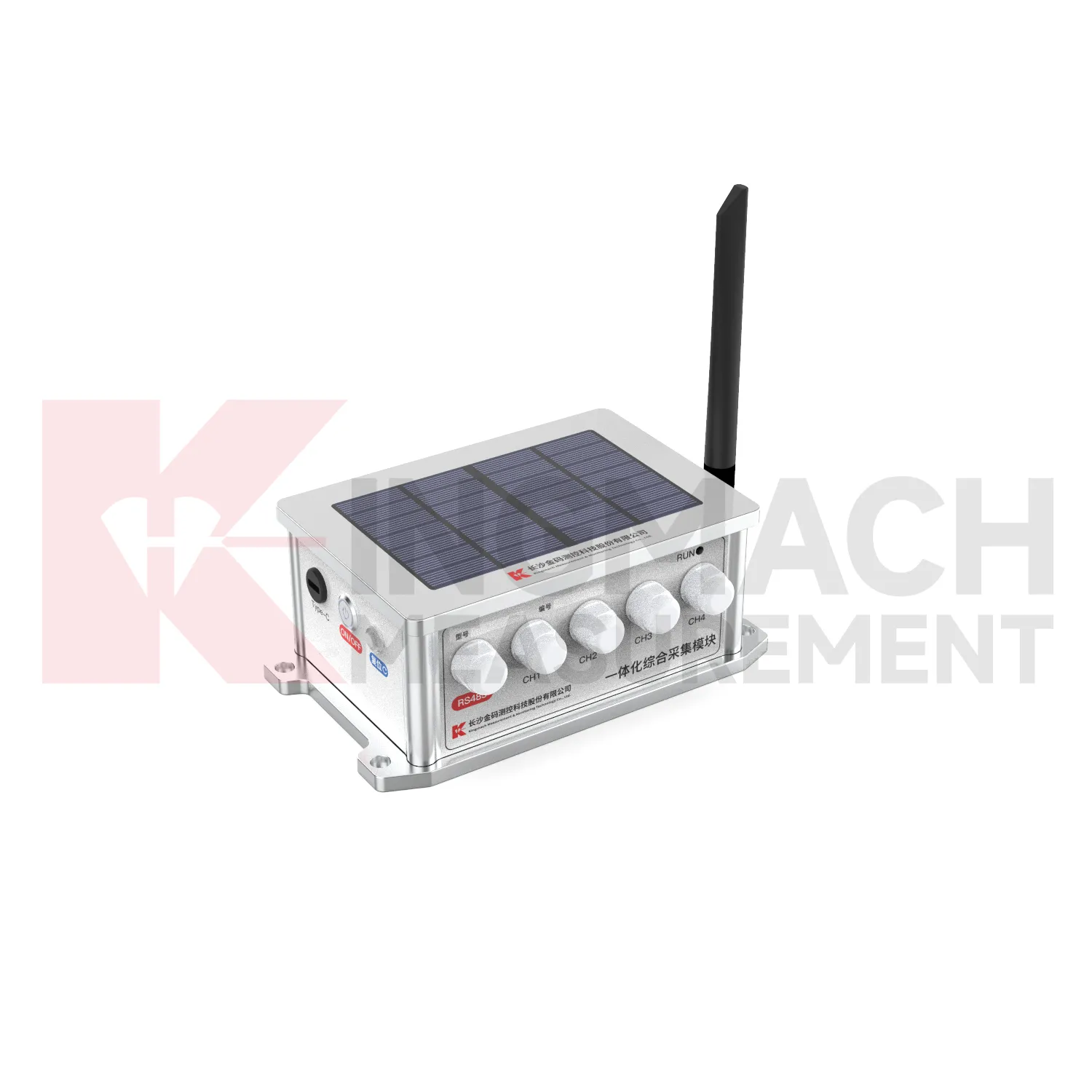

Интегрированный комплексный модуль сбора данных JMZX-4/8GH-RTU

Общая информация о продукте

Условия сотрудничества с продуктом

Описание

Введение:

Интегрированный модуль комплексного сбора данных (JMZX-4/8GH-RTU) — это автоматизированный модуль комплексного сбора данных, выпущенный нашей компанией. Он может собирать данные с датчиков таких типов сигналов, как вибрирующая проволока, напряжение, сопротивление и RS485. Модуль объединяет схему управления солнечной зарядкой, литиевую батарею, беспроводной модуль 4G, хранилище параметров, сбор данных и т. д., реализуя интеграцию сбора, питания и загрузки данных. Продукт может использоваться в проектах мониторинга безопасности различных инженерно-геологических сооружений и сооружений (плотины водохранилищ, мосты, туннели, откосы, ветхие дома, шахты, атомные электростанции, гражданские здания и т. д.), обеспечивая поддержку данных и основу для принятия решений, связанных с текущей ситуацией и безопасностью проекта для руководителей инженерного строительства и эксплуатации. Он имеет портативный дизайн, компактный размер, водонепроницаемость и пыленепроницаемость.

Характеристики продукта:

1. Имеет высокоинтеллектуальную модульную интегрированную конструкцию, поддерживающую автоматическую идентификацию и интеллектуальные расчеты, а также автоматически рассчитывающий физические величины (напряжение, нагрузку, смещение, температуру и т. д.) и автоматически сообщающий о них.

2. Поддерживает удаленное обновление и обслуживание, обеспечивая по-настоящему автоматическую работу.

3. Использует 32-битный микропроцессор с мощными вычислительными и обрабатывающими возможностями, что значительно повышает эффективность системы.

4. Поддерживает внешнюю зарядку через интерфейс Type-C.

5. Может получить доступ к различным типам датчиков, таких как датчики типа шины RS485, интеллектуальные индуктивные датчики с частотной модуляцией, датчики с вибрирующей проволокой, датчики сигнала напряжения и термисторные термометры 3k.

6. Все интерфейсы датчиков имеют изолированную конструкцию, что значительно повышает молниезащиту модуля.

7. Встроенная общесетевая связь 4G/5G, поддержка SIM-карт пользователя и выделенных сетевых карт IoT (карты APN), а также поддержка загрузки данных на серверы внутренней сети напрямую, минуя внешнюю сеть. Он поддерживает настраиваемые пользователем протоколы, такие как TCP, MQTT и HTTP, а также поддерживает загрузку данных на определенные платформы с возможностью отправки до 4 адресов центров обработки данных.

8. Маломощная конструкция. После настройки сбора данных по времени он автоматически переходит в спящий режим, когда измерения не проводятся, чтобы снизить энергопотребление. Поддерживает автоматическое время и удаленное пробуждение.

9. Модуль поддерживает несколько методов сбора, таких как сбор в реальном времени, одиночный сбор, сбор по времени, сбор по пороговому значению и активная загрузка. Параметр временного интервала сбора данных можно настроить (1 минута～24 часа), а зашифрованный сбор может выполняться автоматически в соответствии с пороговым значением. Он поддерживает автоматическое сохранение данных при отключении сети. Встроенная память поддерживает сохранение исторических данных за период более 1 года и поддерживает функции автономной передачи/повторной передачи.

10. Модуль объединяет солнечную панель и встроенную литиевую батарею со встроенной схемой управления солнечной зарядкой, что обеспечивает долгосрочный сбор данных. При частоте сбора данных раз в полчаса он может нормально работать в течение 30 пасмурных и дождливых дней подряд.

11. Легко носить с собой, компактный, водонепроницаемый и пыленепроницаемый.

Технические характеристики

1. Способ электропитания: Внутренний аккумуляторный источник питания
2. Напряжение зарядки: 5 В постоянного тока
3. Каналы модуля:

JMZX-4GH-RTU: 1 канал сбора данных по шине RS485, 4 канала сбора аналоговых сигналов

JMZX-8GH-RTU: 1 канал сбора данных по шине RS485, 8 каналов сбора аналоговых сигналов

4. Рабочая температура: -30～+60℃
5. Рабочая влажность: 0–95% относительной влажности.
6. Модуль CH1-CH4/CH8 может получить доступ к таким датчикам, как датчики с вибрирующей проволокой, индуктивного типа с частотной модуляцией, типа напряжения, типа сопротивления и типа частоты. Точность и разрешение измерений следующие::

   Тип датчика	Точность измерения	Разрешение
   Вибрирующая проволока	Частота: ±0,2 Гц; Температура: 0,5℃	Частота: ±0,01 Гц; Температура: 0,1℃
   Индуктивный датчик смещения с частотной модуляцией	Смещение: 0,5% полной шкалы; Температура: 0,5℃	Смещение: 0,1 мм; Температура: 0,1℃
   Стандартный аналоговый	Напряжение: 0,1% полной шкалы; Текущий: 0,1% полной шкалы	Напряжение: <0,1 мВ; Ток: 0,5 мкА
   Сопротивление	Значение сопротивления: 10 Ом	Значение сопротивления: 0,1 Ом

7. Степень защиты: IP67

8. Потребляемая мощность: Режим ожидания: <3 мВт; Работа: <1,5 Вт

9. Внешние размеры:

   JMZX-4GH-RTU: 106×140×70 мм (без антенны)

   JMZX-8GH-RTU: 106×140×92 мм (без антенны)
