ГНСС JMBD-1050

Общая информация о продукте

Условия сотрудничества с продуктом

Описание

Введение:

GNSS — это всепогодная автоматическая система позиционирования нового поколения, разработанная с использованием высокопроизводительной и высокоточной системы на кристалле (SoC), поддерживающая многосозвездное и многочастотное высокоточное позиционирование. Он совместим с сигналами китайской навигационной спутниковой системы BeiDou (BDS B1/B2), GPS США (L1/L2), российской ГЛОНАСС (L1/L2) и европейской системы Galileo (E1/E5b). Состоящая из одного или нескольких блоков позиционирования, развернутых в точках мониторинга инженерных проектов, система измеряет горизонтальные и вертикальные смещения. Данная система представляет собой всепогодную беспилотную автоматизированную систему измерения перемещений.

Принцип работы:

1. Принцип датчика:

Новое поколение локаторов GNSS, основанное на высокопроизводительных и высокоточных чипах SoC, поддерживает многочастотное высокоточное позиционирование всей системы. Это технология, которая принимает сигналы от искусственных спутников Земли с помощью систем хронометража атомных часов и проводит точечные измерения. Позиционер получает временную кодировку не менее четырех спутников, а положение самого локатора можно получить путем решения и реализовать динамический мониторинг.

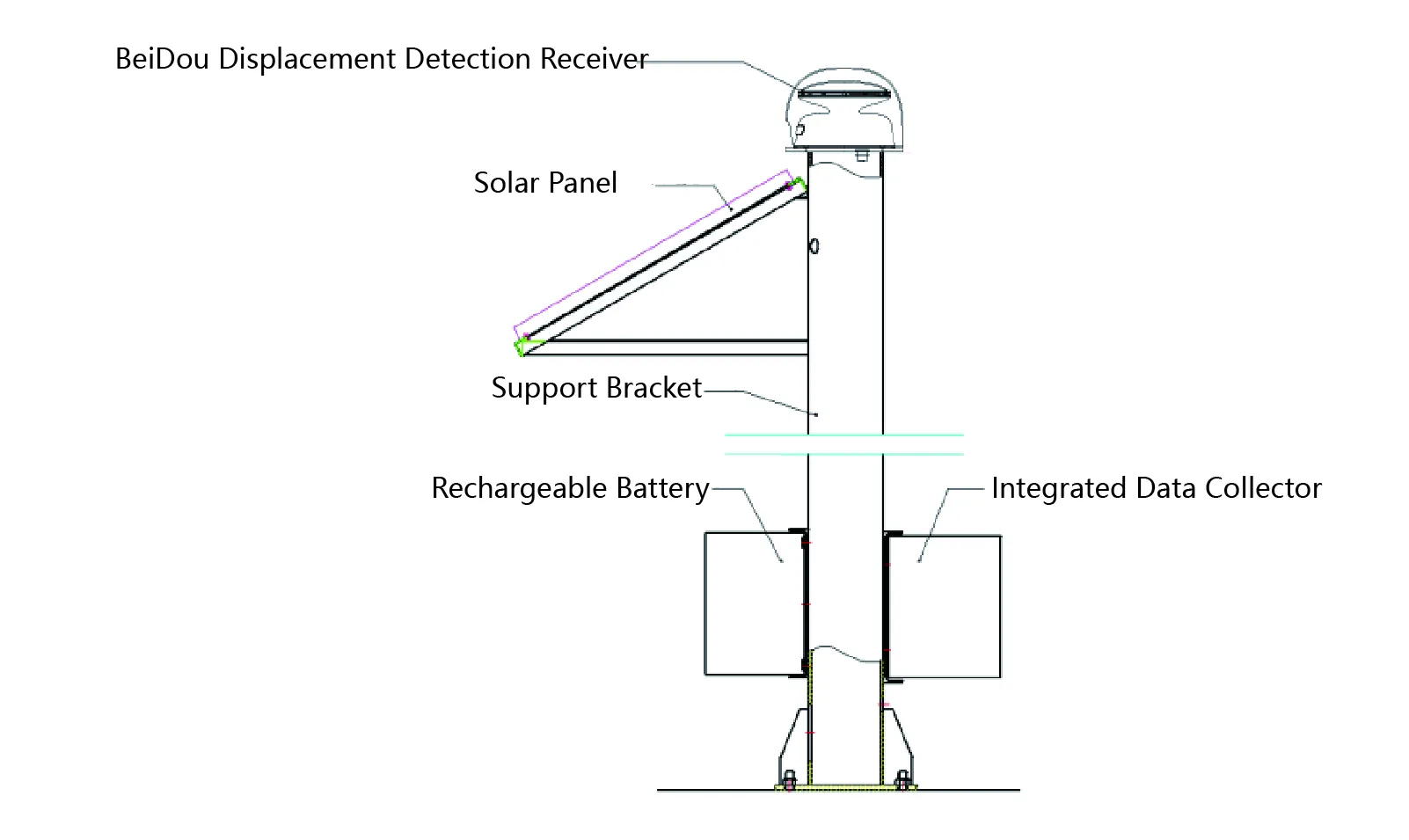

Система дистанционного измерения смещения GPS состоит из локатора GNSS (полной системы), монтажного кронштейна, солнечных панелей, батарей и т. д.

2. Принцип системы:

Система, состоящая из нескольких инструментов позиционирования, измеряет свои собственные положения, одновременно выполняя скоординированные дифференциальные вычисления посредством взаимной связи, что обеспечивает высокоточные измерения относительного смещения. В таких инженерных проектах локатор может быть расположен одинаково с исходной точкой и контрольной точкой, получая высокоточное значение изменения положения контрольной точки относительно исходной точки.

Внешний вид продукта:

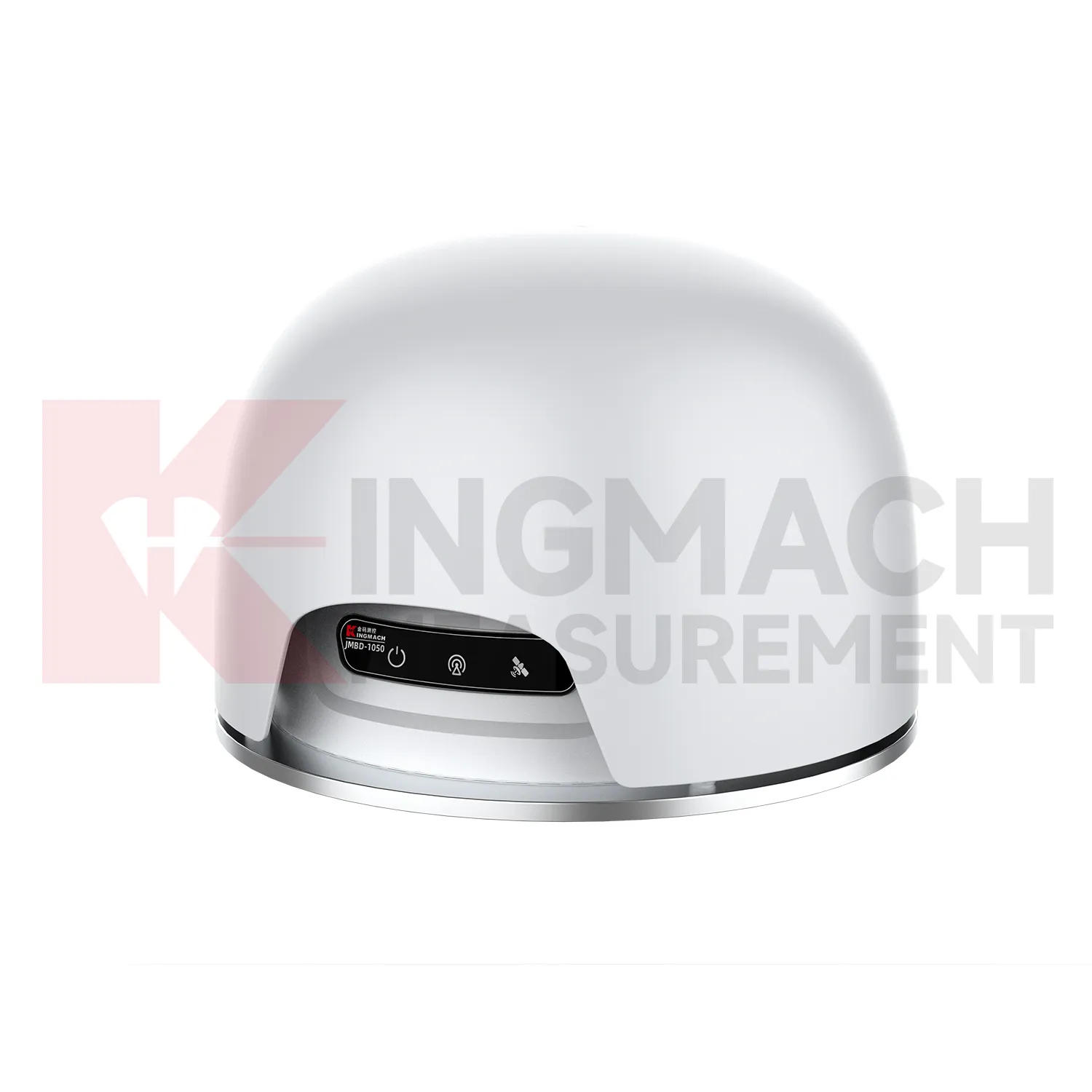

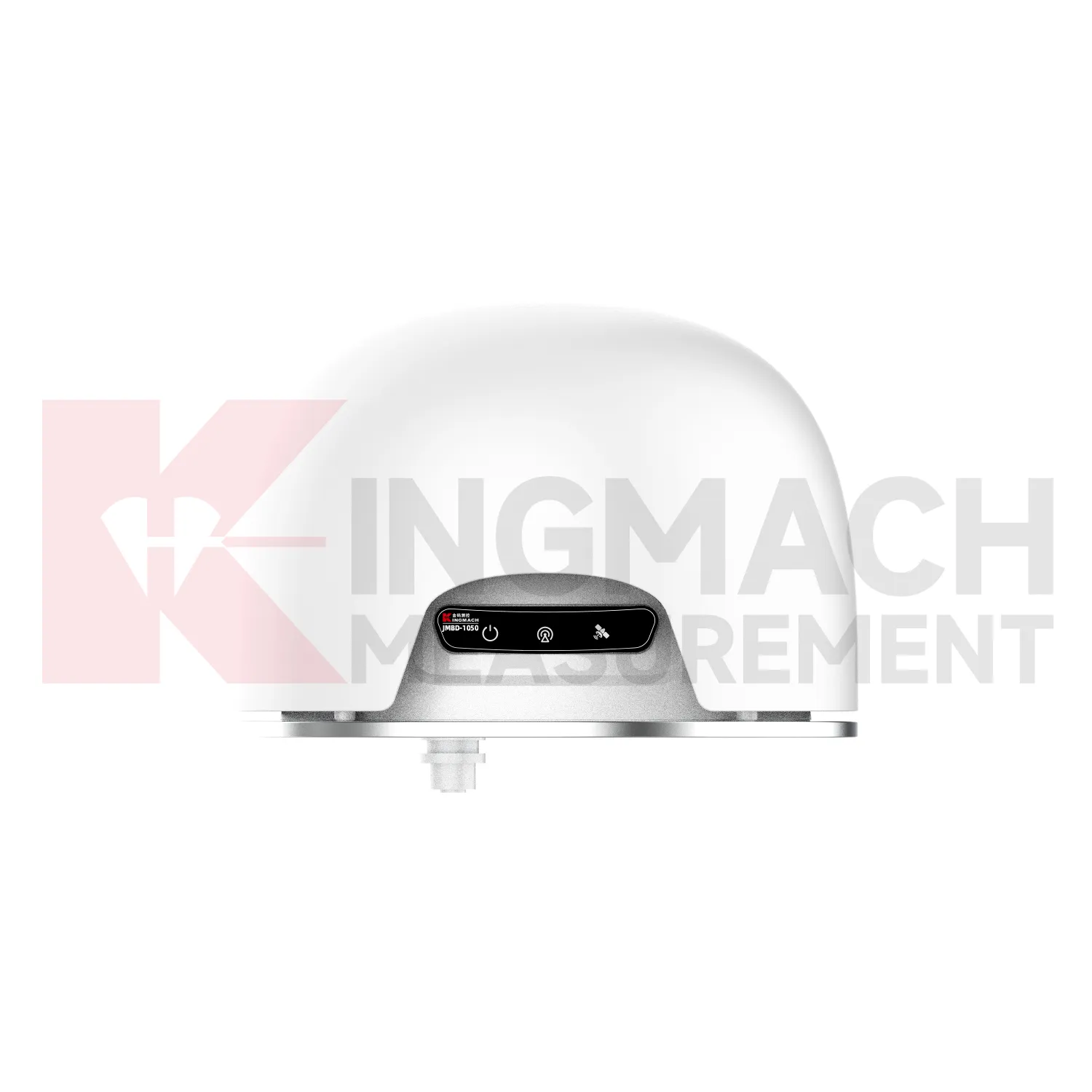

Хост-панель JMBD-1050 включает в себя 3 индикатора и 1 интерфейс.

1. Индикатор питания: горит, указывает на подключение питания;

Световой индикатор 2,4G: горит, что указывает на нормальную сетевую связь 4G;

3. Световой индикатор позиционирования GNSS: свечение указывает на успешное позиционирование;

4. Интерфейс питания и интерфейс связи RS485.

Приложения

Он широко применяется в инженерных областях, таких как склоны, высокоскоростные железные дороги, мосты, здания, шахты и плотины, для точного измерения изменений относительного смещения конструкции.

Технические характеристики
