Вертикальная инклинометрическая система JMQJ-7915ATS

Общая информация о продукте

Условия сотрудничества с продуктом

Описание

Введение:

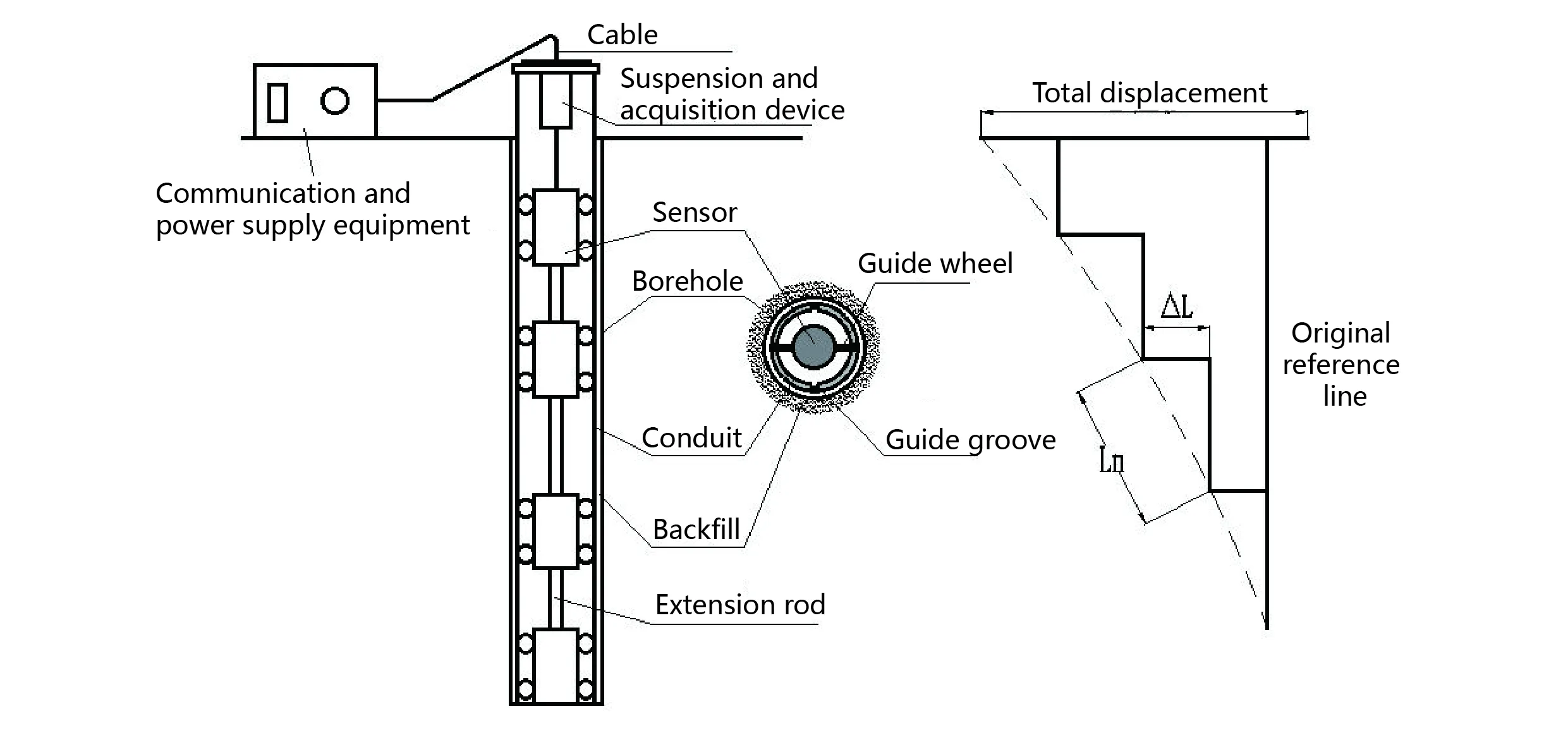

Система вертикального инклинометра на месте состоит из двух частей: многоточечной тандемной колонны вертикального инклинометра на месте и модуля сбора данных с диафрагмой. Многоточечный тандемный измеритель глубины основан на конструкции МЭМС-датчика наклона с несколькими матрицами, которая электрически соединяет несколько колонн вертикальных инклинометров на месте внутри скважины с помощью одного кабеля. Модуль сбора данных используется для сбора данных измерений многоточечной вертикальной колонны инклинометров и загрузки данных через проводные или беспроводные средства.

Характеристики продукта:

1. Система вертикального инклинометра на месте основана на технологии датчика ускорения 3D-MEMS и технологии автоматической температурной компенсации, которая эффективно снижает влияние температурного дрейфа и пульсаций источника питания.

2. Многоточечный последовательный вертикальный инклинометр на месте движущейся части корпуса инструмента в процессе литья под давлением, небольшой и легкий, через кабель для обеспечения электрического соединения всех датчиков в измерительном отверстии, все датчики в измерительном отверстии могут быть разделены на 4 группы, каждая группа независима, не мешает друг другу

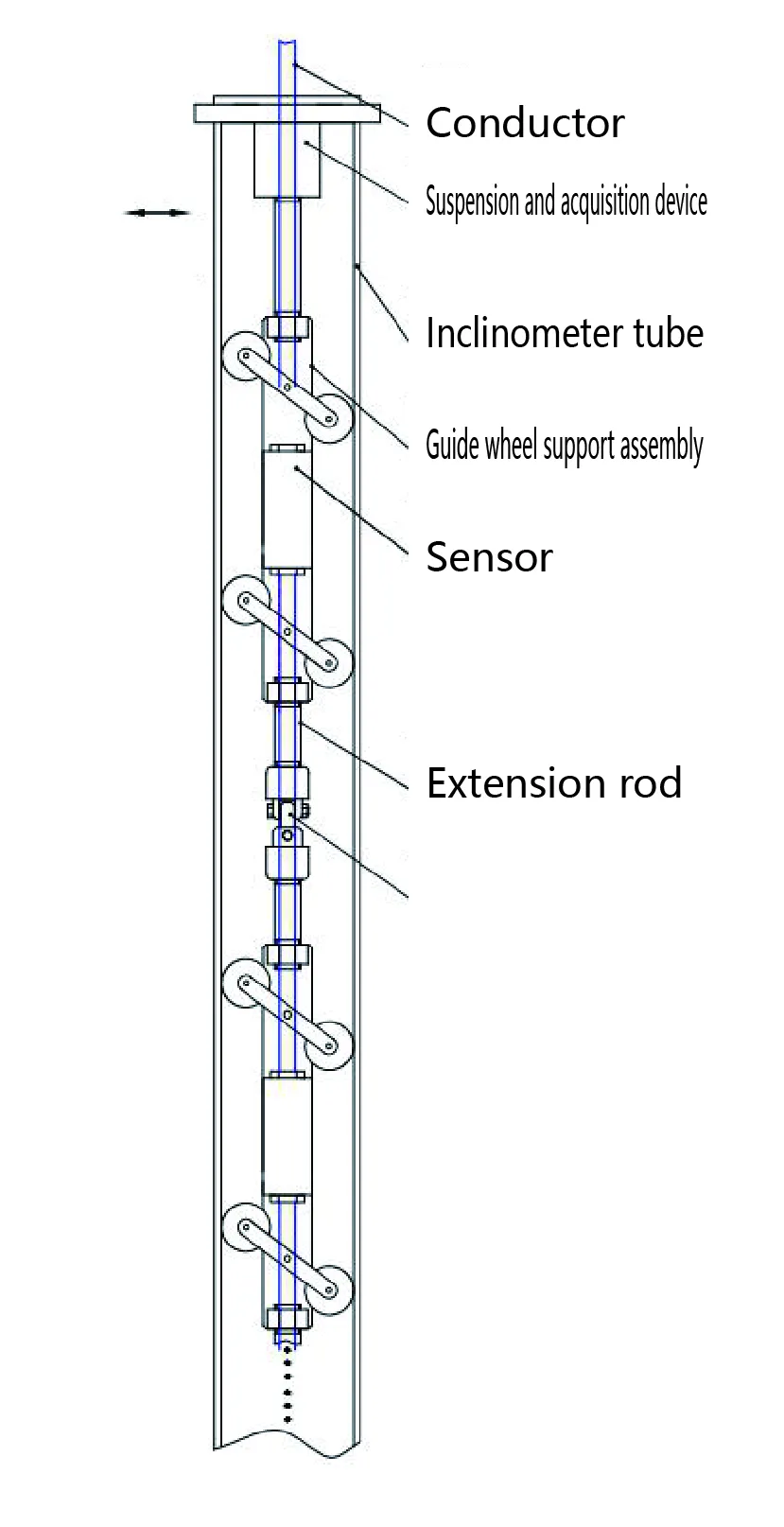

3. Многоточечная последовательная вертикальная веревка инклинометра на месте физически соединена универсальным шарниром и шатуном, длина производится в соответствии с проектными требованиями, а положение точки измерения регулируется гибко. Полностью герметичная водонепроницаемая и пыленепроницаемая конструкция, подходящая для различных строительных условий.

4. Вертикальная колонна инклинометров в каждой скважине предварительно собирается на заводе с корпусом, кабелями, универсальными шарнирами, удлинителями, подвеской и блоком сбора данных в соответствии с расчетным расстоянием между точками измерения, что обеспечивает комплексную доставку и установку. Просто соедините удлинительные стержни на месте и вставьте узел в скважину для простой, быстрой и удобной установки.

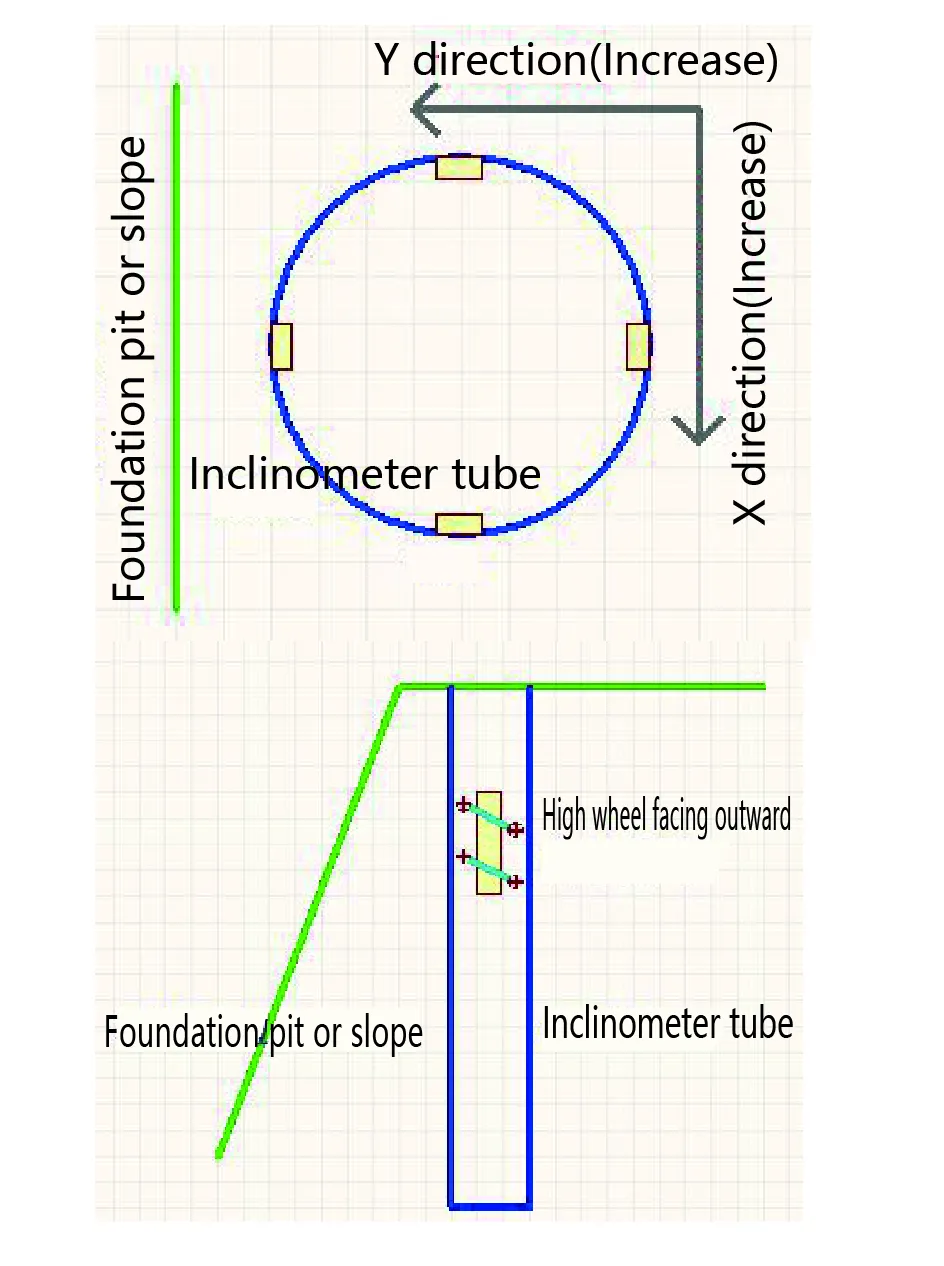

5. Вертикальный инклинометр на месте имеет внутреннюю конфигурацию с электронными идентификаторами и номерами моделей, обеспечивающими автоматическое распознавание и интеллектуальные вычисления.

6. Модуль сбора данных включает в себя один управляемый выход питания датчика и четыре нисходящих интерфейса связи, которые автоматически идентифицируют и выполняют интеллектуальные вычисления при подключении вертикальной колонны инклинометров на месте.

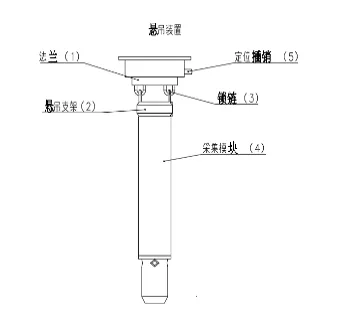

7. Модуль сбора данных размещается внутри отверстия трубки инклинометра, обеспечивая водонепроницаемость и пыленепроницаемость, предотвращая вмешательство в конструкцию на месте и сводя к минимуму воздействие повреждений.

8. Режим пониженного энергопотребления отключает датчики в режиме ожидания и активирует их только для измерения данных.

Приложения

Данное изделие представляет собой высокоточный стационарный датчик измерения углов наклона, разработанный и изготовленный нашей компанией, который быстро монтируется. Он принимает интегрированную установку. На заводе количество точек измерения внутри скважины настроено как полный комплект. Трубка инклинометра может быть установлена ​​опционально и встроена непосредственно внутрь. Он может автоматически определять направление размещения датчика, что является простым и быстрым. Он особенно подходит для измерения углов наклона нескольких точек внутри скважины и подходит для мониторинга глубокой внутренней деформации структурных тел. В сочетании с автоматической системой мониторинга нашей компании он может осуществлять долгосрочный автоматический мониторинг и интеллектуальный расчет деформации.

Технические характеристики
