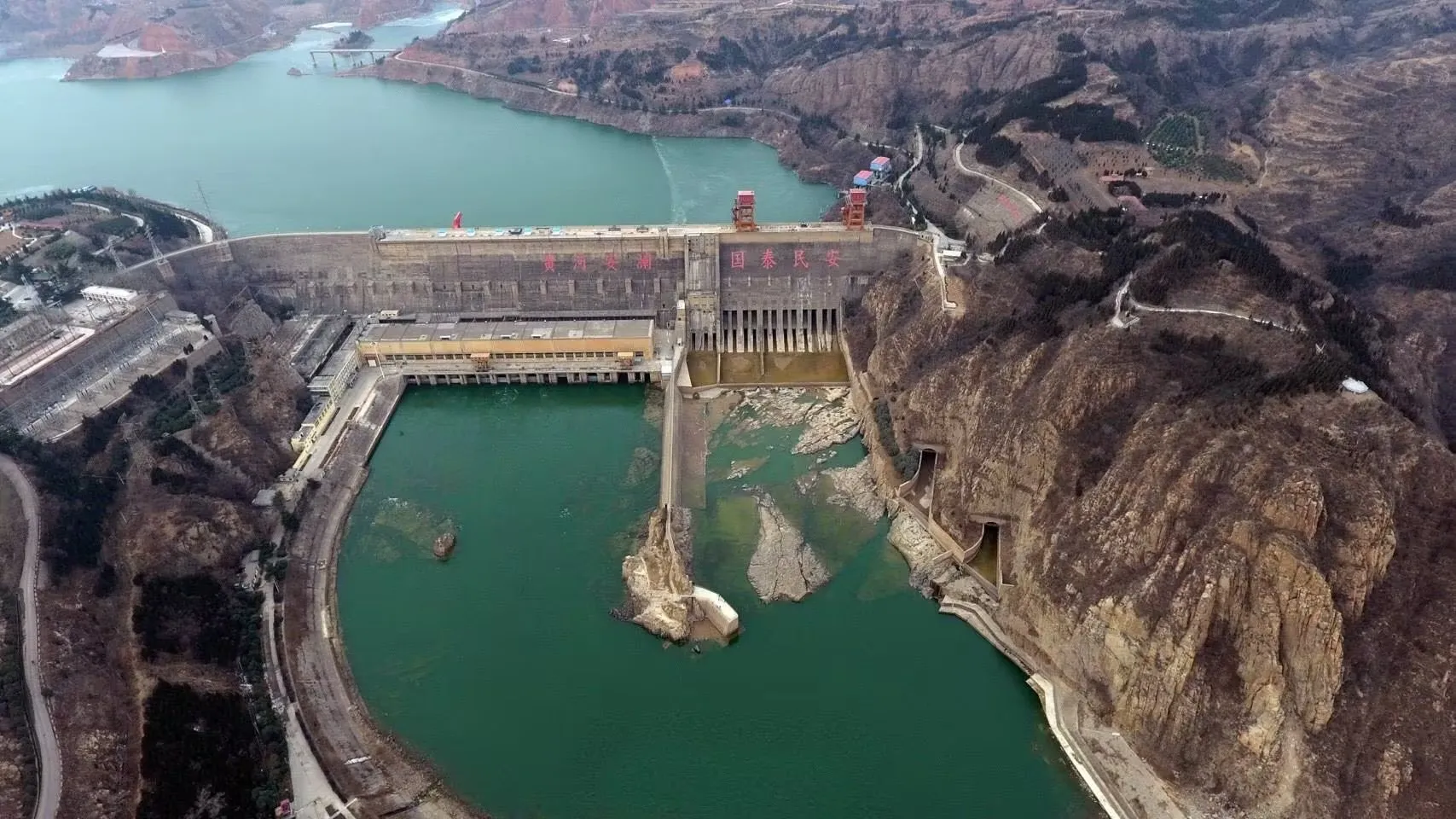

Плотина

Элементы мониторинга



Функции

Автоматический мониторинг плотины должен быть сосредоточен на основных целях «структурная устойчивость – безопасность просачивания – эксплуатационная надежность», при этом конкретные факторы мониторинга разделены на три основные категории.:

Мониторинг конструкции плотины

Он отражает механическое и деформационное состояние основной конструкции плотины и служит ключевым индикатором для оценки безопасности плотины.:

1. Мониторинг деформаций: включает осадку плотины (на разных высотах гребня и уклона плотины), горизонтальное смещение (горизонтальное смещение гребня плотины, смещение тела плотины в направлении вверх-вниз по течению), наклон плотины (отклонение вертикальности вдоль направления оси плотины) и степень раскрытия стыков плотины (поперечные и продольные стыки бетонных плотин) и т. д.

2. Мониторинг напряжений и деформаций: включает напряжение бетона тела плотины (области с концентрацией напряжений, такие как пятка плотины и носок гравитационных плотин), деформацию тела плотины (коронку плотины и устой арочной плотины), напряжение горной массы фундамента плотины, напряжение отсекающей стены и т. д.

3. Мониторинг структурной целостности: включает трещины плотины (ширина, глубина и развитие поверхностных трещин в бетонных плотинах), разрушение гидроизоляции компенсаторов плотины и структурную вибрацию тела плотины (при сильном землетрясении) и т. д.

Просачивание и гидрологический мониторинг

Он учитывает состояние фильтрации плотины и ее основания, а также гидрологические параметры водохранилища.:

1、Контроль за просачиванием: включает в себя просачивающийся поток тела плотины (дренажные отверстия плотины), просачивающийся поток фундамента плотины (дренажная система фундамента плотины), уровень просачивающейся воды (фреатическая линия тела плотины), давление просачивания (давление подъема фундамента плотины) и обходная просачивание (просачивание на устое плотины) и т. д.

2. Гидрологический мониторинг: включает уровень воды в водохранилище (изменение уровня воды внутри водохранилища), уровень воды в нижнем течении (уровень воды в нижнем течении реки во время сброса паводка), расход притока, расход оттока, температуру воды (влияющую на термическое напряжение тела плотины) и т. д.

Мониторинг окружающей среды и нагрузки

Он охватывает внешние факторы окружающей среды и эксплуатационные нагрузки, влияющие на конструктивную безопасность плотины.:

1. Факторы окружающей среды: включают температуру воздуха (изменения температуры тела плотины), осадки (стабильность склонов вокруг территории водохранилища), землетрясения (сейсмическое ускорение грунта) и ветровые волны (воздействие волн перед плотиной на тело плотины) и т. д.

2. Эксплуатационные нагрузки: включают давление воды (гидростатическое давление и гидродинамическое давление, воспринимаемое телом плотины), давление наносов (дополнительная нагрузка на тело плотины, вызванная отложениями осадков перед плотиной) и давление льда (давление на тело плотины от слоев льда на поверхности плотины в холодных регионах) и т. д.

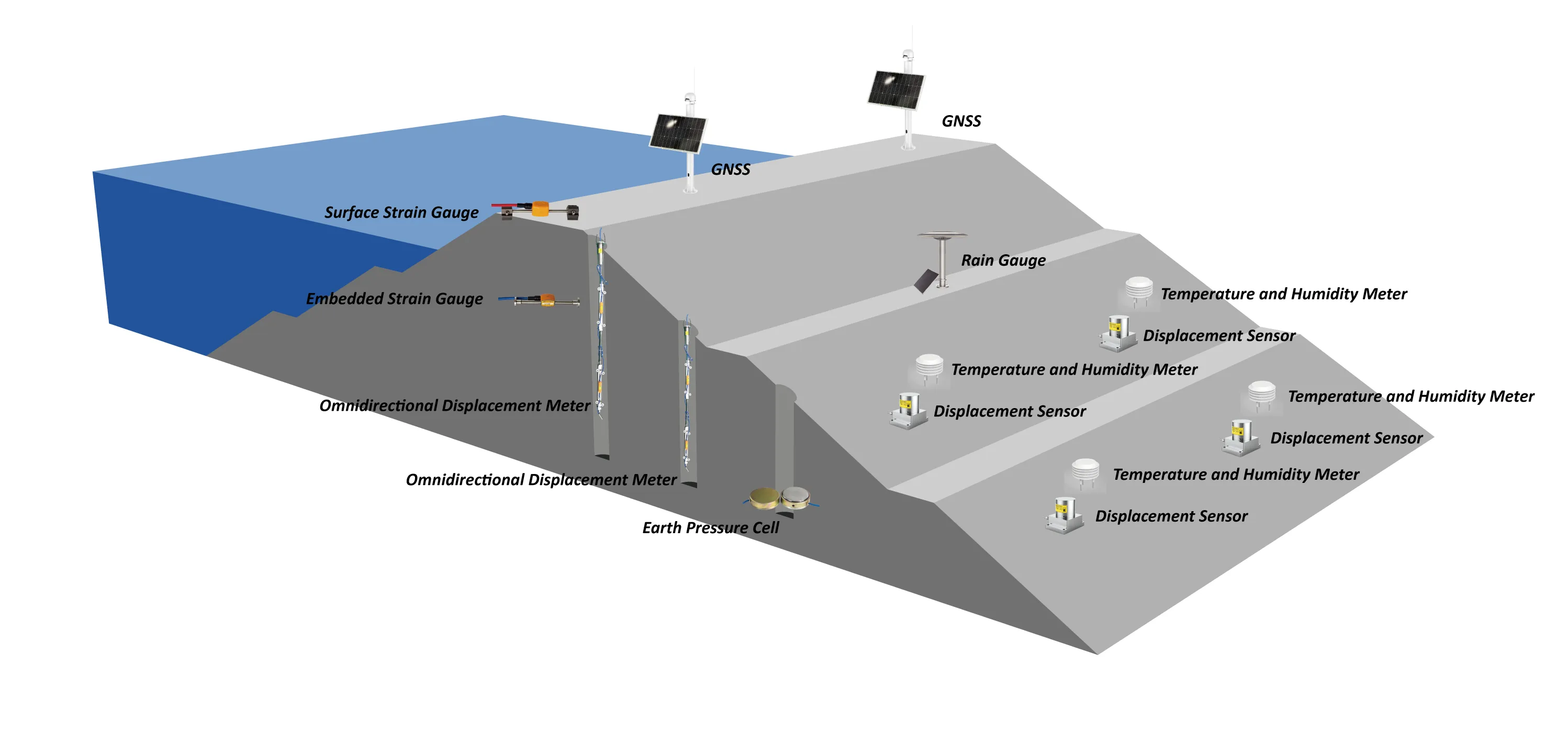

Мониторинг контента

Мониторинг прогибов, мониторинг трещин, экологический мониторинг, мониторинг глубоких смещений, поверхностных смещений, мониторинг осадок и т. д.
