Руководство по техническим характеристикам измерителя смещения Kingmach

Начните с движения, которое вам нужно измерить.

Определите режим смещения перед сравнением таблиц данных. Трещиномер, измеряющий 20-миллиметровый шов, не решает ту же задачу, что и блок GNSS, отслеживающий движение склона, тросовый датчик, измеряющий большое расстояние, или многоточечный счетчик, считывающий движение в разных слоях горной породы. Диапазон, метод установки и интерпретация данных зависят от типа механизма.

Диапазон смещений Kingmach охватывает линейное смещение, ширину трещины, перемещение компенсаторов, крупномасштабное смещение поверхности, деформацию георешетки, осадку опалубки, смещение окружающей породы и смещение коренной породы. Сначала выберите структуру измерений в приложении, затем уточните числовые характеристики.

• Для определения ширины трещины или шва проверьте ближний диапазон, разрешение, монтажное основание, измерительный стержень и долговременную стабильность.
• Для относительного смещения моста, плотины, железной дороги или здания проверьте точность, влияние температуры, гидроизоляцию и совместимость сбора данных.
• Для мониторинга склонов или оползней проверьте дальность действия, связь, питание, устойчивость к атмосферным воздействиям и работу без присмотра.
• На наличие слоев породы или деформации коренной породы проверьте конструкцию анкера, метод бурения и цементации, точки измерения и глубину установки.
• Для мониторинга опалубки и строительства, проверки защиты, надежности срабатывания, временного монтажа и интеграции сигнализации.

Характеристики измерителя смещения керна для сравнения

Диапазон: избегайте как занижения, так и ненужного завышения размера.

Датчик со слишком малым радиусом действия может достичь предела своих возможностей во время важного события. Датчик с гораздо большим диапазоном действия, чем требуется для проекта, может увеличить стоимость без улучшения видимости небольших движений. Прежде чем выбирать диапазон, оцените нормальное, сезонное движение, движение на этапе строительства и уровень предупреждения.

Для коротких структурных перемещений Kingmach JMDL-52XXADT Измеритель дифференциального смещения Доступен в диапазонах 20 мм, 50 мм и 100 мм. Интеллектуальный датчик трещин JMDL-22XXAT включает модели 20 мм, 50 мм, 100 мм и 200 мм. Для более длительных путешествий, JMLS-22XXADT Датчик смещения троса охватывает варианты 0–500 мм, 0–1000 мм и 0–2000 мм.

Добавьте запас для движения, которое вызывает инженерные действия, а не произвольный процент. Датчик должен фиксировать событие предупреждения, не работая настолько ниже полной шкалы, что выбранный диапазон не имеет практической ценности для нормального мониторинга тенденций.

Разрешение и точность отвечают на разные вопросы

Разрешение — это наименьшее отображаемое приращение. Точность – это ожидаемая разница между заявленным значением и истинным смещением. Счетчик может отображать 0,01 мм, а его точность выражается в процентах от полной шкалы, поэтому эти два значения необходимо рассматривать вместе.

JMDL-52XXADT имеет разрешение 0,01 мм и точность +/- 0,1% полной шкалы. Интеллектуальный измеритель смещения общего назначения имеет разрешение 0,01 мм и точность 0,5% полной шкалы. Магнитострикционная модель имеет разрешение 0,01 мм и точность +/- 0,05% полной шкалы. Разрешение влияет на видимость небольших тенденций; точность влияет на уверенность в абсолютном значении.

Не устанавливайте порог срабатывания сигнализации только против приращения дисплея. Учитывайте точность, повторяемость, влияние температуры, перемещение установки и запас решений проекта, чтобы уменьшить количество ложных сигналов тревоги и ложной интерпретации.

Сопоставьте принцип восприятия с местом

Принцип чувствительности влияет на смещение, долговечность, установку, обслуживание и поведение сигнала. Индуктивные счетчики с частотной модуляцией подходят для многих задач по структурному смещению и деформационным швам, поскольку их цифровая архитектура поддерживает стабильный мониторинг на больших расстояниях. Тросовые датчики обрабатывают более длинные или непрямые пути движения, а GNSS поддерживает крупномасштабное движение по поверхности в удаленных точках.

JMCW-21XXADT Магнитострикционный измеритель смещения является дополнительной бесконтактной опцией в линейке перемещений Kingmach; это не датчик перемещения с вибрирующей проволокой. Его бесконтактная чувствительная конструкция предназначена для применений, где необходимы снижение механического износа и абсолютное линейное измерение положения. Опубликованная спецификация включает защиту IP67, связь RS485 и работу при температуре от -30 C до +80 C.

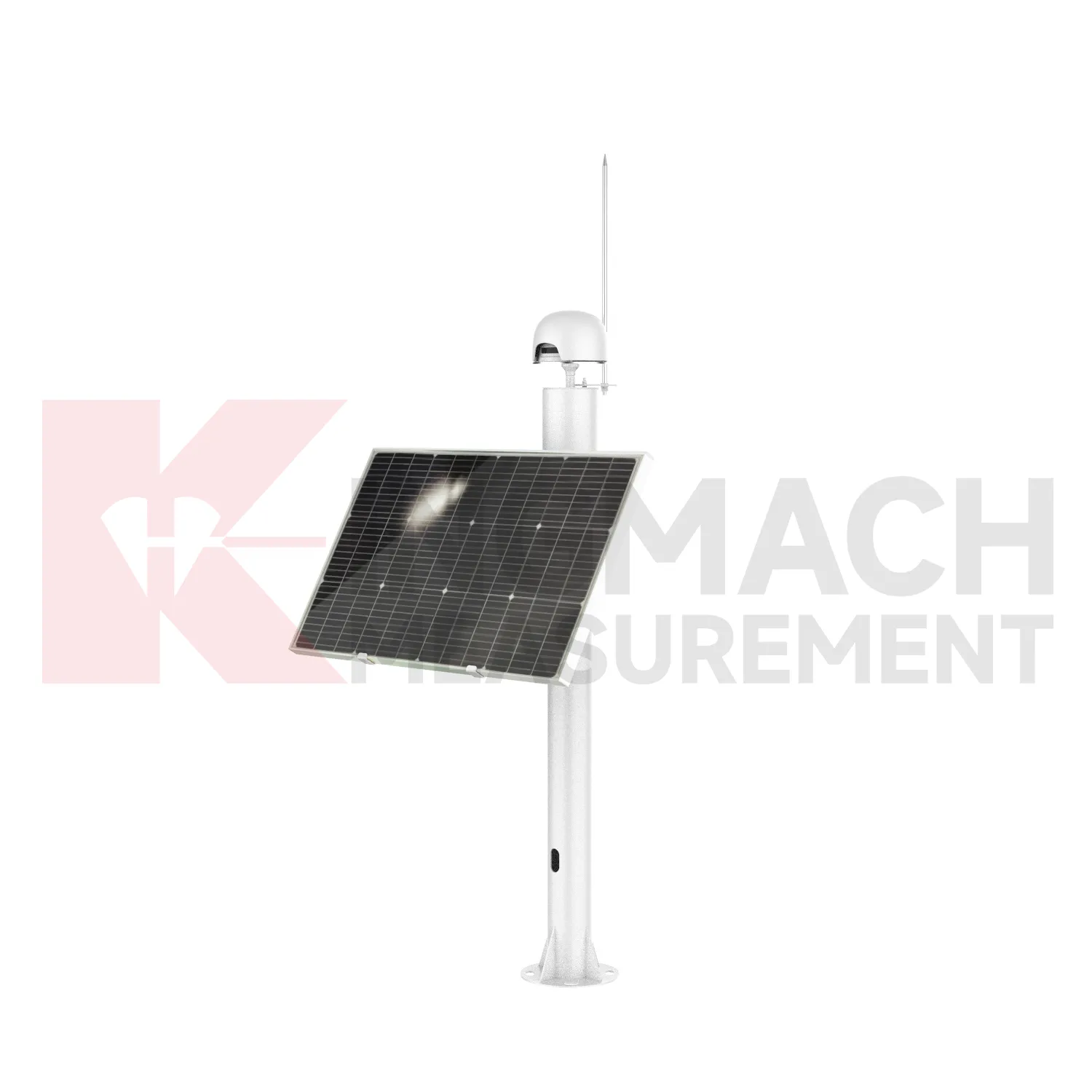

Для удаленного перемещения по поверхности Интегрированная ГНСС JMBD-1050YT поддерживает позиционирование по нескольким созвездиям, связь 4G и RS485, работу от солнечной батареи и литиевой батареи, защиту IP67 и диапазон окружающей среды от -40 C до +85 C. Выбирайте GNSS, когда требуемым выходным сигналом является позиционное перемещение на большей площади, а не локальное смещение сустава.

Температура экрана, вода, пыль и воздействие электрического тока

На объектах гражданского мониторинга датчики подвергаются воздействию дождя, конденсата, пыли, грязи, вибрации, растягивания кабеля, агрессивного воздуха и электрических помех. Считайте герметизацию и ограничения окружающей среды основными критериями выбора. Подходящий принцип измерения все равно может оказаться неэффективным, если корпус, разъем, кабельный ввод или ориентация монтажа не соответствуют месту установки.

Сравните рабочий диапазон с микроклиматом установки, а не с близлежащей метеостанцией. Галерея плотины, облицовка туннеля, настил моста и открытый склон могут иметь очень разные температурные и влажностные условия. При проектировании установки проверьте защиту кабеля, герметизацию разъемов, дренаж, заземление и защиту от перенапряжений.

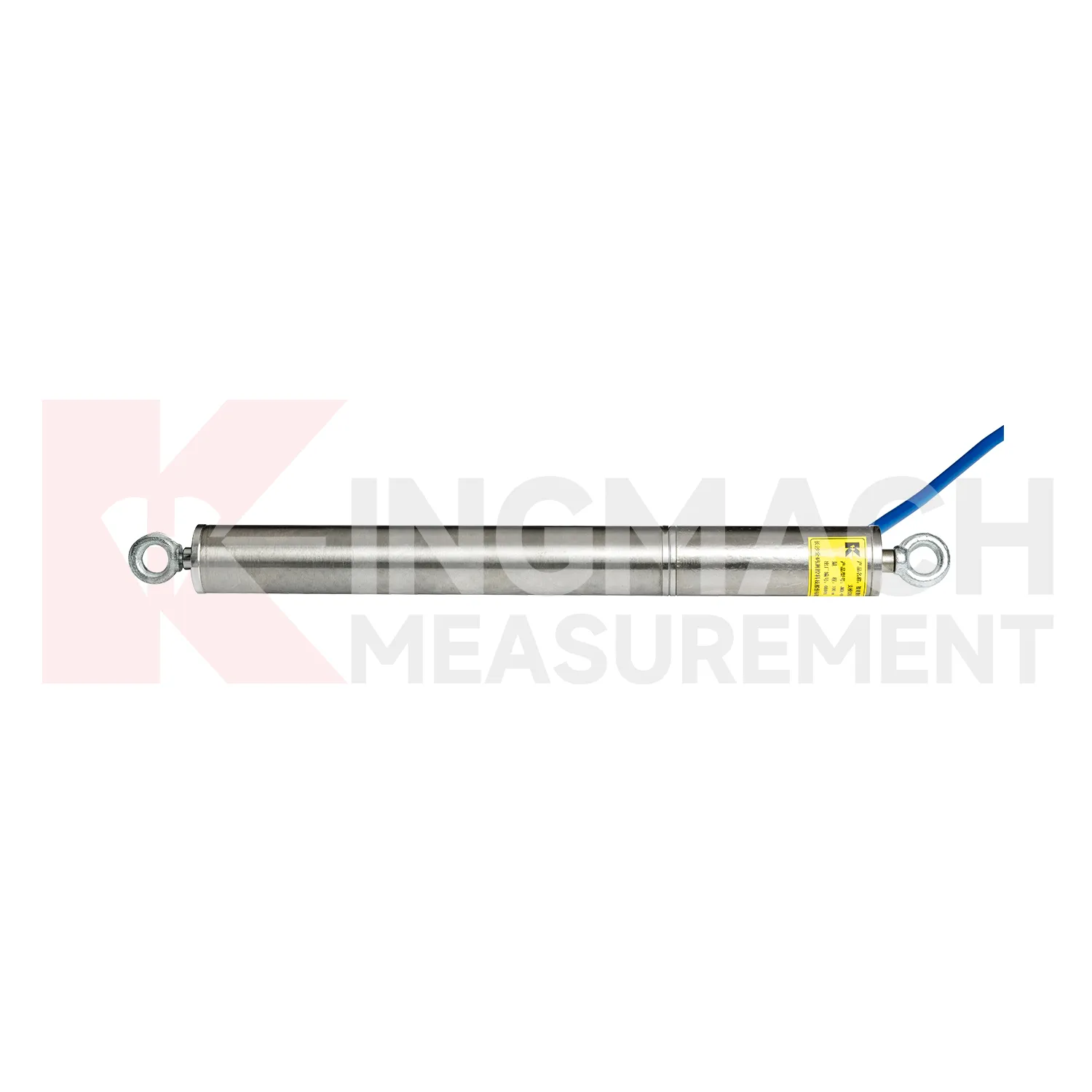

Датчик смещения троса Kingmach имеет класс защиты IP67 и температуру от -30 C до +70 C. Магнитострикционный измеритель имеет класс защиты IP67 и температуру от -30 C до +80 C. JMDL-49XXAT Интеллектуальная опалубка/измеритель смещения стальной проволоки имеет степень защиты IP68, что может подойти для установок с повышенным воздействием воды и пыли, если его измерительная структура также соответствует проекту.

Подтвердите полную цепочку связи и приобретения

Измеритель смещения создает полезную информацию только тогда, когда сигнал достигает системы, которая сохраняет, проверяет и сообщает результат. Перед покупкой подтвердите режим связи, расстояние кабеля, скорость передачи данных, если применимо, совместимость с регистратором, питание, заземление, защиту от перенапряжения, преобразование технических единиц, синхронизацию времени и проверку качества данных.

RS485 широко распространен в надежном цифровом мониторинге, поскольку он поддерживает интеграцию на местах и ​​более длинные кабели. Удаленным точкам также может потребоваться 4G, солнечная зарядка или работа от аккумулятора. Рассматривайте датчик, кабель, регистратор, корпус, программное обеспечение, логику сигнализации и доступ для обслуживания как одну систему, а не как отдельные позиции.

JMDL-21XXAT Интеллектуальный универсальный измеритель смещения хранит информацию об идентификации и калибровке датчиков и может работать с автоматическим сбором данных для автоматического мониторинга. Во время рассмотрения запроса на предложение подтвердите точные показания или регистратор, проводку, адресацию, сопоставление программного обеспечения и процедуру ввода в эксплуатацию для выбранной модели.

Рассматривайте монтажное оборудование как часть измерения.

Измерение смещения зависит от передачи фактического движения чувствительному элементу без люфта, ошибки изгиба, трения или непреднамеренного ограничения. Прежде чем утвердить датчик, просмотрите установочный чертеж. Монтажная геометрия, предполагаемое направление движения, прокладка кабеля, доступ для установки нуля и защита от повреждений конструкции — все это влияет на качество данных.

Трещиномеры требуют устойчивых оснований и подходящих измерительных стержней. JMDL-24XXAT Интеллектуальный гибкий измеритель смещения должен деформироваться вместе с контролируемой георешеткой или армированным материалом. JMDL-31XXAT Интеллектуальный многоточечный измеритель смещения использует анкеры на разной глубине с сверлением, цементированием, защитными трубками и монтажным оборудованием.

Для движения коренной породы или окружающей породы JMDL-32XXAT Интеллектуальный одноточечный измеритель смещения коренных пород использует фланец, датчик, тягу, анкерную головку и сборку трубы из ПВХ. Эти компоненты определяют, как датчик отслеживает движение горной массы, поэтому они относятся к техническому обзору и расценкам, а не рассматриваются как дополнительные аксессуары.

Карта технических характеристик измерителя смещения Kingmach

Проверенные примеры проектов Kingmach

Железнодорожный мост Эгонъянь, Чунцин (2019 г.)

Проект мониторинга железнодорожного моста Эгонгян усилие, прогиб, трещины и экологический мониторинг покрытого кабеля. В список проектного оборудования входит интеллектуальный трещиномер JMDL-22XXAT вместе с оборудованием для измерения деформации, нагрузки, наклона, ускорения, температуры и влажности, осадков, ветра и автоматизированного сбора данных. Этот пример показывает, почему для запроса предложения по мосту следует указывать трещиномер как часть скоординированной цепочки мониторинга. Покупателям следует определить диапазон трещин или соединений, место установки, воздействие окружающей среды, интерфейс сбора данных и порог срабатывания сигнализации вместе, а не выбирать датчик только по разрешению.

Перед началом установки запишите базовые параметры измерений, защитное оборудование, доступ для проверки и критерии приемки передачи для каждой точки.

Скоростная автомагистраль Юпин-Паньчжоу, Гуйчжоу (2023 г.)

Проект скоростной автомагистрали Юпин-Паньчжоу включало осадку туннеля, схождение арки, трещин и мониторинг структурных деформаций. В список его приложений входят интеллектуальный датчик трещин и лазерное измерение смещения, а также инструменты гидростатического уровня и тензорезисторы с вибрирующей проволокой. В данном случае поддерживается многопараметрический подход к туннельной деформации: локальное раскрытие трещин, схождение, осадка и деформация отвечают на различные инженерные вопросы. При закупке укажите, где установлена ​​каждая точка смещения, ожидаемое направление и величину движения, как показания достигают платформы мониторинга и какой порог инициирует проверку или эскалацию.

В плане установки также должны быть указаны контрольная точка, монтажные допуски, защита кабеля, пуско-наладочные испытания и метод доступа для последующего обслуживания.

Ветряная электростанция Чандэ, Хунань (2025 г.)

Проект ветроэнергетической башни Чандэ контролировалась осадка фундамента, сила распорного троса, структурная вибрация, трещины в переходных секциях и деформации. Сопутствующее оборудование включает датчик смещения троса JMLS-22XXADT как часть более широкого пакета датчиков. Этот пример полезен, когда дальнее перемещение или непрямое движение необходимо отслеживать с помощью других структурных реакций. Во время выбора определите путь прохождения провода, диапазон перемещения, направление возврата, устойчивость монтажа, открытость корпуса, маршрут связи и доступ для проверки. Эти детали определяют, следует ли датчик за движением конструкции без провисания, трения или механических помех.

Приемка должна включать контролируемую проверку хода, считывание базовой линии, проверку кабеля и подтверждение того, что выходной сигнал достигает назначенного канала мониторинга.

Цены, документация и коммерческие условия

Цена на измеритель смещения зависит от точной модели, диапазона, мощности, длины кабеля, монтажного оборудования, регистратора, корпуса, системы питания, программного обеспечения, количества, калибровочной документации и объема поставки. Без этих данных диапазон государственного доллара будет вводить в заблуждение. Запросите предложение на основе конфигурации и сравните поставщиков с той же спецификацией материалов.

Для JMDL-52XXADT текущая коммерческая информация указывает минимальный заказ на одну штуку, договорную цену, предоплату T/T, картонную или деревянную упаковку и отгрузку в течение 30 дней после полной оплаты. Подтвердите все коммерческие условия в официальном предложении, поскольку конфигурация, количество, настройка и график проекта могут изменить окончательное предложение.

• Укажите применение, ожидаемое движение, требуемую дальность, разрешение, точность и порог срабатывания сигнализации.
• Укажите рабочую температуру, воздействие воды и пыли, требования к прокладке кабеля, питанию, связи и регистратору данных.
• Перечислите необходимые кронштейны, стержни, анкеры, фланцы, защитные трубки, корпуса и услуги по установке.
• Запросите техническое описание, информацию о калибровке, определение проводки, руководство по установке, условия гарантии, упаковку, время выполнения и применимые сертификационные документы.

Контрольный список перед покупкой для инженеров

• Определите тип смещения: ширина трещины, совместное движение, осадка, большое перемещение, движение поверхности, движение слоя породы или деформация коренной породы.
• Установите диапазон с запасом для нормального, сезонного движения, движения на этапе строительства и уровня предупреждения.
• Проверьте разрешение, точность, повторяемость, стабильность и влияние температуры вместе.
• Подтвердите наличие воды, пыли, вибрации, коррозии, молнии и ориентации установки в точке измерения.
• Проверьте выходную мощность, мощность, расстояние кабеля, совместимость регистратора, сопоставление программного обеспечения и удаленную связь.
• Ознакомьтесь с требованиями к кронштейнам, основаниям, стержням, анкерам, фланцам, защитным трубкам и цементированию.
• Запросите данные калибровки, серийный номер, сведения о проводке, установочные чертежи и руководство по вводу в эксплуатацию.
• Перед оформлением заказа на покупку подтвердите конфигурацию, количество, упаковку, доставку, гарантию, оплату и послепродажную поддержку.

Часто задаваемые вопросы

Последнее замечание: Перед покупкой проверьте каждую спецификацию на соответствие дизайну проекта, местной среде, порогу мониторинга, установочному чертежу и архитектуре сбора данных.
