Тензорезисторы с вибрационной проволокой для мониторинга мостов, туннелей и плотин: полное руководство по выбору

Мировая строительная отрасль переживает огромный всплеск крупномасштабных инвестиций в инфраструктуру. Правительства и частные застройщики финансируют строительство крупных мостов, туннелей, плотин гидроэлектростанций и высоких ветроэнергетических сооружений по всему миру. Следовательно, спрос на надежные, долгосрочные системы мониторинга состояния конструкций (SHM) никогда не был таким высоким. В этих критически важных системах безопасности тензорезисторы служат основным источником данных. Вы должны понимать, что ошибочный выбор датчика стоит гораздо дороже, чем само физическое устройство. Неправильный выбор приводит к искажению расчетов напряжений, задерживает принятие решений по обеспечению безопасности и в конечном итоге умножает долгосрочные затраты на техническое обслуживание.

Таким образом, выбор тензорезистора представляет собой критическое инженерное решение, а не простую покупку товара. Каждый инженер-проектировщик должен ответить на три фундаментальных вопроса, прежде чем выбирать датчик. Во-первых, что такое основной материал? Во-вторых, на каком этапе установки сейчас находится? Наконец, каковы экологические ограничения? Это подробное руководство расскажет вам о различных типах датчиков, критических критериях выбора, подборе приложений и интеграции датчиков в полную систему SHM.

Что делает технологию вибрирующей проволоки глобальным стандартом для долгосрочного мониторинга деформации

Прежде чем вы сможете разумно выбрать датчик, вам необходимо четкое техническое понимание того, как работают различные технологии мониторинга. Технология вибрирующей проволоки (VW) в настоящее время служит мировым стандартом для долгосрочного мониторинга инфраструктуры. Принцип вибрирующей проволоки основан на натянутой стальной проволоке, которая возбуждается катушкой импульсного возбуждения. Собственная частота этой вибрации напрямую соответствует напряжению, испытываемому проволокой.

Этот частотный выход обеспечивает исключительные преимущества для проектов гражданского строительства. Датчики VW обеспечивают надежную устойчивость к электромагнитным помехам и демонстрируют очень стабильное поведение при длительном дрейфе. Более того, эти датчики могут передавать сигналы на километры кабеля без каких-либо искажений или потерь сигнала.

Большинство проектов мониторинга состояния конструкций подвергают датчики воздействию значительных температурных циклов на открытом воздухе. Поэтому современные тензорезисторы VW оснащены встроенным термистором для встроенного измерения температуры. Это дополнение позволяет программному обеспечению мониторинга применять автоматические температурные поправки к показаниям деформации. Вы можете сравнить эту надежную работу с традиционными резистивными фольговыми датчиками. Манометры из фольги идеально подходят для лабораторных условий и краткосрочных испытаний. Однако фольговые манометры по-прежнему очень чувствительны к проникновению влаги, дрейфу нуля и зависимости от усилителя при длинных кабелях. Kingmach еще больше повышает этот стандарт благодаря своей серии Smart VW (варианты HAT и HB). Эти усовершенствованные модели добавляют возможности цифровой адресации, что позволяет инженерам запускать сети с несколькими датчиками, используя единый регистратор данных.

Три основных типа тензорезисторов — и когда использовать каждый из них

Инженеры часто спрашивают, какой тензодатчик им следует использовать для своего конкретного проекта. Ответ требует структурированного сравнения на основе метода установки и структуры хоста. Эти датчики можно разделить на четыре основных типа развертывания.

Тензодатчик поверхностного монтажа (JMZX-212HAT/HB)

Технические специалисты прикручивают или прикрепляют тензорезисторы поверхностного монтажа непосредственно к существующим бетонным или стальным поверхностям. Вам следует выбрать эту модель для мониторинга после строительства, модернизации конструкций и испытаний на динамическую нагрузку. Этот калибр также превосходен в тех случаях, когда сверление или заливка в основную конструкцию невозможны. Серия JMZX-212 предлагает стандартный диапазон измерения ±2500 мкс с разрешением 0,1 мкс. Полностью герметичный корпус из нержавеющей стали обеспечивает водонепроницаемость на глубине до 150 метров.

Закладной тензорезистор (JMZX-215HA/215HAT/HB)

Строительные бригады заливают тензорезисторы непосредственно в свежий бетон или закапывают их в конструкционные наполнители. Это стандартный выбор для новых строительных проектов, включая мосты, плотины, туннели, подпорные стены и фундаментные плиты. Встраиваемые датчики не требуют сопротивления сдвигу от основного материала, что делает процесс установки исключительно быстрым и надежным.

Тензодатчик с поверхностной сваркой (JMZX-206HAT)

Сварщики прикрепляют тензорезисторы с помощью поверхностной сварки непосредственно к элементам стальных конструкций, таким как балки, шпунтовые сваи и трубчатые сваи. Сварка обеспечивает высоконадежное механическое соединение с голой сталью без использования химических клеев. Такая долговечность делает сварные манометры предпочтительным вариантом для морских и подземных стальных конструкций, где эпоксидное соединение может со временем разрушаться.

Измеритель деформации арматуры (JMZX-4XXHAT/HB)

Подрядчики встраивают деформометры арматуры непосредственно в стальной арматурный каркас внутри бетонных конструкций. Эти датчики измеряют удлинение и сжатие арматуры, чтобы оценить, как нагрузки передаются через колонны, балки и глубокие сваи. Вы найдете эти инструменты критически важными для строительства высотных зданий, безопасности котлованов и инфраструктуры метрополитена.

Тип датчика	Лучший ведущий материал	Этап установки	Типичное применение
Накладной монтаж	Существующий бетон/сталь	Пост-строительство	Модернизация и нагрузочное тестирование
Встраивание	Свежий Бетон	Новое строительство	Настилы мостов и стены плотин
Поверхностно-сварной	Члены из голой стали	Новое / После строительства	Стальные балки и сваи
Измеритель деформации арматуры	Арматурная сталь (арматура)	Новое строительство	Котлованы и высотные здания

Пять технических параметров, которые должны определять окончательную спецификацию

После выбора подходящего типа установки необходимо оценить точные технические характеристики. Пять ключевых параметров должны определять ваше окончательное решение о закупках.

Диапазон измерения и разрешение: Стандартный диапазон измерения ±2500 мкс адекватно охватывает большинство применений в гражданском строительстве. Однако вам также нужна высокая чувствительность. Выходной сигнал с высоким разрешением 0,1 мкс гарантирует, что датчик фиксирует микродеформации в предварительно напряженных бетонных и стальных элементах при нормальных эксплуатационных нагрузках.

Класс точности: Рейтинг точности 0,5% полной шкалы (полная шкала) служит эталоном для мониторинга инфраструктурного уровня. Высокая точность остается решающей, когда вы рассчитываете реальное структурное напряжение на основе измеренной деформации с использованием модуля упругости материала. Всегда следует проверять соответствие признанным стандартам сертификации, например GB/T 13606-2007 или DL/T 1044-2022.

Водонепроницаемость и экологическая герметизация: Многие проекты работают в суровых условиях. Необходим полностью герметичный корпус из нержавеющей стали, рассчитанный на глубину воды 150 метров. Этот уровень защиты необходим для стен плотин гидроэлектростанций, свай в приливной зоне и раскопок туннелей с высокой влажностью.

Диапазон рабочих температур: Гражданские конструкции выдерживают экстремальные погодные условия. Встроенный термистор должен охватывать широкий диапазон от −40 °C до +120 °C. Проекты, расположенные в арктическом климате или вблизи промышленных источников тепла, требуют такой термической устойчивости. Кроме того, точная коррекция температуры предотвращает ложные срабатывания сигнализации в вашей автоматизированной системе мониторинга.

Выходной сигнал и совместимость системы: Вам необходимо выбрать между стандартными частотными выходами VW и цифровыми вариантами Smart (RS-485/SDI-12). Интеллектуальные датчики позволяют использовать многоточечную проводку шины. Эта цифровая архитектура может снизить затраты на большие кабели до 60% для больших массивов датчиков. Практический совет: блоки считывания и регистраторы данных Kingmach на заводе согласованы с серией датчиков JMZX, что полностью исключает риски системной интеграции.

Дополните свой мониторинг деформации полыми тензодатчиками для полного отслеживания силы кабеля — узнайте больше в нашем Руководстве по полым тензодатчикам. → Полые тензодатчики для мониторинга мостовых тросов и анкеров: руководство по выбору и технические характеристики

Соответствие тензорезисторов типу проекта: от мониторинга мостов до геотехнического проектирования

Подбор правильного датчика для конкретного применения является отличительной чертой эффективного мониторинга состояния конструкций. Различные области гражданского строительства требуют разных подходов к измерениям.

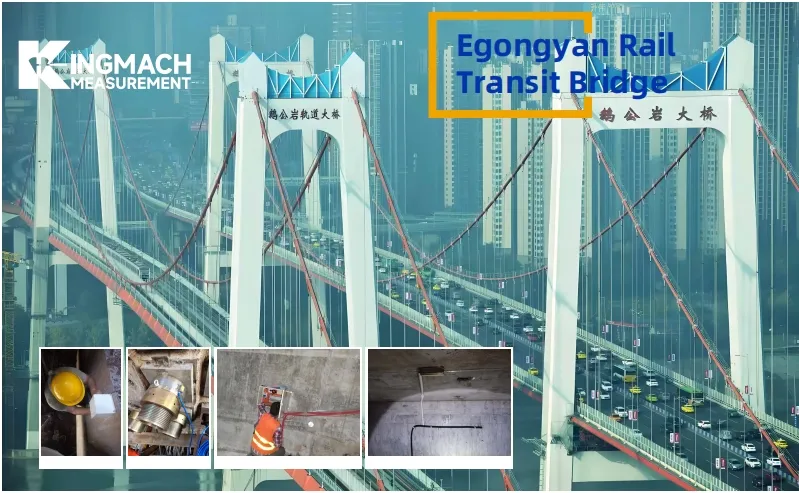

Мониторинг мостов: проекты мостов требуют многогранного подхода. Инженеры заливают датчики креплений в секции бетонного настила и прикрепляют датчики деформации арматуры к стальной арматуре для измерения реакции на временные нагрузки и длительной ползучести бетона. Одновременно технические специалисты используют датчики с поверхностной сваркой на основных стальных балках для отслеживания текущих циклов усталости.

Туннели и подземные сооружения: Подземные условия создают серьезные проблемы из-за высокой влажности и агрессивных грунтовых вод. Эти условия требуют полностью герметичных и водонепроницаемых заглубляемых манометров. Кроме того, использование интеллектуальной проводки шины значительно снижает сложность установки в ограниченных туннелях.

Плотины и подпорные стены гидроэлектростанций. Мониторинг плотин в значительной степени зависит от датчиков, заглубленных глубоко в бетонное тело. Водонепроницаемые корпуса легко выдерживают длительное погружение под сильным давлением воды. Возможность передачи сигналов VW на большие расстояния позволяет инженерам создавать массивные массивы датчиков по всей поверхности плотины без установки промежуточных ретрансляторов сигналов.

Высотные здания и котлованы: Безопасность во время городских раскопок имеет первостепенное значение. Датчики деформации арматуры, приваренные к каркасам колонн и стенам сдвига, предоставляют данные о распределении нагрузки в режиме реального времени по мере продвижения этапов строительства.

Боковые склоны и геотехнические проекты. Устойчивость склонов требует постоянного контроля. Инженеры устанавливают датчики для поверхностного монтажа или заглубления в торкрет-футеровку для контроля деформации поверхности и напряжения подпорных стенок.

Конструкции ветряных башен. Ветряные турбины выдерживают огромные циклические нагрузки. Манометры, приваренные к стальным секциям башни, эффективно контролируют усталость при изгибе и динамические деформации, вызванные ветром.

За пределами датчика: как тензорезисторы вписываются в полную систему обработки данных SHM

Всегда следует рассматривать тензорезистор как единую часть более крупной технологической экосистемы. Датчик просто действует как точка происхождения данных. Присущая датчику точность имеет значение только в том случае, если вся цепочка передачи сохраняет эти данные без появления электрических помех или потери сигнала.

Инструментальные кабели играют огромную роль в обеспечении точности данных. Необходимо использовать экранированные кабели с согласованным импедансом, специально предназначенные для датчиков с вибрирующим проводом. Высококачественные кабели предотвращают ухудшение сигнала даже на расстоянии передачи, превышающем 1000 метров.

Далее необходимо рассмотреть оборудование для сбора данных. Автоматические регистраторы и устройства считывания данных Kingmach поддерживают многоканальный опрос. Они позволяют инженерам настраивать точные пороговые значения срабатывания сигнализации и использовать возможности удаленной телеметрии, включая сети 4G, Wi-Fi и LoRa.

Наконец, программное обеспечение для визуализации преобразует необработанные частоты в полезную информацию. Цифровые информационные панели в режиме реального времени отображают тенденции деформации, значения напряжения с поправкой на температуру и автоматические уровни оповещений. Эта интеграция обеспечивает автоматический круглосуточный удаленный мониторинг конструкции. Использование датчиков, кабелей, регистраторов и программного обеспечения у одного поставщика исключает несоответствие протоколов связи и значительно сокращает время ввода в эксплуатацию.

На что обратить внимание при покупке тензорезисторов от международного поставщика

Команды по закупкам сталкиваются с уникальными проблемами при оценке международных поставщиков датчиков мониторинга состояния конструкций. Вы должны выйти за рамки простых спецификаций продукта и оценить эксплуатационную надежность поставщика.

Во-первых, сторонние сертификаты имеют огромное значение. Вам следует настаивать на прослеживаемых записях о калибровке и строгом соблюдении признанных отраслевых стандартов. Проверенные продукты значительно снижают риски одобрения вашего проекта. Во-вторых, вы должны оценить надежность доставки. Идеальный поставщик поддерживает на складе стандартные модели для быстрой отправки, соблюдая при этом строгие договорные графики поставок для индивидуальных заказов в масштабе проекта.

В-третьих, комплексная послепродажная поддержка отличает авторитетных производителей от простых дистрибьюторов. Ищите поставщиков, предлагающих круглосуточную техническую горячую линию с быстрым реагированием. Эта поддержка становится неоценимой, когда в удаленных проектах возникают неожиданные аномалии данных. В-четвертых, оцените их возможности настройки. Проекты, расположенные в экстремальных климатических условиях или в ограниченном пространстве, часто требуют адаптированной измерительной длины, специальных материалов корпуса или нестандартных типов разъемов. В конечном счете, выбор единого поставщика, который производит датчики, кабели, регистраторы и программное обеспечение в рамках единой системы управления качеством, обеспечивает полную подотчетность.

Как сделать правильный выбор: краткий обзор решения и ваш следующий шаг

Выбор идеального тензодатчика – это методичный процесс. Вы должны проанализировать исходный материал, определить этап установки, проверить технические характеристики и обеспечить полную совместимость системы. Лучший тензорезистор редко бывает самым дешевым вариантом или прибором с наиболее впечатляющими лабораторными характеристиками. Вместо этого правильный датчик идеально подходит для вашей структурной среды и продолжительности долгосрочного мониторинга.

Вы не уверены, какая модель датчика подойдет для вашего конкретного проекта? Нужна рекомендация по датчику для вашего проекта? Поделитесь своими требованиями — инженеры Kingmach ответят в течение 24 часов. 🔗 [ Запросить бесплатную консультацию по проекту → ]

Часто задаваемые вопросы

1. В чем основная разница между тензорезисторами поверхностного и встраиваемого монтажа?

Технические специалисты прикрепляют датчики поверхностного монтажа к внешней стороне существующих конструкций с помощью болтов или клея. И наоборот, на этапе нового строительства строительные бригады заливают калибры непосредственно в влажный бетон.

2. Могут ли тензорезисторы измерять температуру?

Да. Большинство высококачественных тензорезисторов с вибрирующей проволокой оснащены встроенным термистором. Этот компонент измеряет локальную температуру, позволяя вашему программному обеспечению для мониторинга автоматически корректировать показания деформации с учетом теплового расширения и сжатия.

3. Почему лучше использовать датчик с поверхностной сваркой, а не с клеем?

Манометры с поверхностной сваркой создают прочную металлургическую связь с голыми стальными конструкциями. Это сварное соединение обеспечивает превосходную долговременную стабильность в суровых, влажных или подводных условиях, где химические клеи со временем разрушаются.

4. На какое расстояние может передавать сигнал вибрирующий тросовый датчик?

Поскольку датчики с вибрирующей проволокой выдают частоту, а не напряжение, они сопротивляются изменениям сопротивления кабеля. При правильном экранированном кабеле они могут передавать точные сигналы на расстояния, превышающие 1000 метров, без внешних усилителей.

5. Что делает «Умный» вибродатчик?

Интеллектуальные датчики используют цифровые протоколы (например, RS-485 или SDI-12) и имеют уникальные цифровые адреса. Это позволяет инженерам подключать несколько датчиков по одной кабельной шине, что значительно снижает сложность проводки и материальные затраты.

6. Можно ли использовать вибрирующие тензорезисторы вместе с датчиками веса?

Да. Тензодатчики с вибрационной проволокой и тензодатчики обычно используются вместе при структурном и геотехническом мониторинге. Тензодатчики измеряют приложенную силу, а тензодатчики измеряют деформацию материала, предоставляя дополнительные данные для более полной оценки характеристик конструкции.

7. Как выполнить проверку калибровки в полевых условиях без заводской повторной калибровки?

Проверка на месте может выполняться путем проверки нулевых показаний, сравнения измерений с известными эталонными нагрузками, анализа тенденций исторических данных или перекрестной проверки с другими датчиками. Эти методы помогают выявить потенциальное отклонение между формальными интервалами калибровки без необходимости повторной заводской калибровки.

---

Написано инженерной командой Kingmach, поддерживающей инфраструктурные проекты по всему миру с 2001 года.
