Датчики уровня воды Kingmach для мониторинга плотин

Почему мониторинг уровня воды важен для безопасности плотин

Уровень воды является одной из рабочих переменных, лежащих в основе планирования водохранилищ, борьбы с наводнениями, проверки просачивания и принятия решений по предупреждению. Он может описать гидравлическую нагрузку на конструкцию, указать, ведет ли предохранительная труба ожидаемым образом, а также помочь интерпретировать изменения грунтовых вод или внутреннего давления при считывании с помощью других приборов.

Полезным результатом является сопоставимый временной ряд, а не изолированное число. Инженеры могут сравнивать количество осадков, изменения в резервуаре, реакцию дренажа и внутренние условия с течением времени, когда исходные данные, интервал отбора проб и история технического обслуживания сохраняются вместе с данными измерений. Это основа для принятия решения о том, нуждается ли изменение в расследовании или соответствует ли оно обычной реакции сайта.

Основные типы датчиков уровня воды для мониторинга плотин

Датчик должен соответствовать точке измерения. Погружной датчик давления может соответствовать встроенной наблюдательной трубке или трубе сброса давления, а радиолокационные или ультразвуковые измерения позволяют избежать контакта с открытой поверхностью воды. Поплавковые системы, барботеры и ручные манометры для персонала остаются актуальными там, где условия объекта или метод проверки делают их практичными.

Ручные измерительные приборы заслуживают места в плане мониторинга. Они обеспечивают видимый, не требующий питания источник информации для ввода в эксплуатацию, периодических проверок и расследования событий. Определите датум, безопасный маршрут доступа, интервал проверки и формат записи с отметкой времени, чтобы эти показания могли проверять, а не путать поток цифровых данных.

Как работают датчики уровня воды перепада давления

Гидростатический датчик преобразует давление воды в точке измерения в значение уровня. По мере увеличения столба воды над датчиком давление увеличивается. Для погружной диафрагмы соотношение можно выразить как Delta P = rho gh, поэтому сообщаемый уровень зависит от плотности жидкости, высоты датчика и стабильного атмосферного эталона.

При использовании на открытом воздухе вентилируемый кабель или внутренняя воздушная трубка могут привязывать измерения к атмосферному давлению. Это снижает риск рассмотрения изменения барометрического давления как явления, связанного с уровнем воды. Это не устраняет необходимости соблюдения полевой дисциплины: записывайте высоту датчика и опорную точку при вводе в эксплуатацию, держите вентиляционный канал сухим и открытым и сравнивайте стабильные показания с измеренными или ручными эталонными данными.

Этот метод измерения подходит для многих плотин и гидрологических точек, но его не следует выбирать только по маркировке. Покупателю необходимо проверить геометрию трубы, ожидаемый напор, риск образования отложений, трассу кабеля, доступ для технического обслуживания и архитектуру данных, прежде чем подтверждать подход, основанный на давлении.

Точность, разрешение и дальность: что стоит сравнить покупателям

Разрешение — это наименьшее приращение, которое устройство может обнаружить или отобразить. Точность показывает, насколько близко заявленное значение к истинному значению в определенных условиях. Точное приращение отображения само по себе не гарантирует надежности порога предупреждения или долгосрочного тренда; смещение установки, температурный отклик, калибровка и стабильность опорной точки также имеют значение.

Выбирайте диапазон в соответствии с максимально возможным уровнем воды, а не только с нормальным рабочим уровнем. Просмотрите уровень паводка, напор трубы, ожидаемые скачки давления и последствия перегрузки. В запросе предложений также должна быть указана инженерная цель считывания, поскольку критерии приемлемости для отчетов о резервуарах, мониторинга тенденций и реагирования на сигналы тревоги могут различаться.

JMYC-67XXAWL и JMYC-67XXAD: выбор архитектуры данных

Для удаленных водохранилищ, гидрологических объектов или необслуживаемых точек плотин Kingmach JMYC-67XXAWL сочетает в себе датчик перепада давления, встроенный 4G DTU и внутреннюю батарею. Модели длиной 10, 20 и 30 м могут упростить развертывание там, где трудно обеспечить защищенную кабельную трассу и местное электроснабжение. Его пригодность по-прежнему зависит от покрытия сотовой связи, запланированного интервала отбора проб, доступа к установке и реалистичного плана обслуживания батареи.

Кингмах JMYC-67XXAD идет по пути проводной интеграции. Его интерфейс RS485 и требования к питанию постоянного тока 9–24 В делают его подходящим там, где уже разработаны регистратор, источник питания, защищенный кабельный маршрут и архитектура сбора данных. Его варианты длиной 10 м, 20 м и 30 м следует выбирать исходя из максимального ожидаемого напора, а не только по нормальному уровню воды.

Разница в спецификациях должна определять инженерное решение. Модель AWL обеспечивает разрешение 1 мм и точность +/- 0,1% полной шкалы при передаче 4G с питанием от батареи; модель AD сообщает о разрешении 0,1 мм и точности 0,2% полной шкалы при интеграции RS485. Сравните эти цифры со всей цепочкой измерений, включая контрольные данные, ошибку установки, назначение сигнализации и ограничения по техническому обслуживанию, вместо того, чтобы выбирать одно число.

Факторы установки, влияющие на реальную точность

Правильно выбранный датчик все равно может давать неверные данные по проекту, даже если установка слабая. Используйте устойчивый монтаж, документированную вертикальную привязку, защищенную прокладку кабеля, свободный доступ к трубе или трубопроводу и записанный нуль или смещение. В предохранительной трубе или встроенной трубке для измерения уровня воды задокументируйте расположение подвески и положение датчика, чтобы будущие операторы могли интерпретировать изменения после технического обслуживания или замены.

Осадки, биообрастание, турбулентность, захваченный воздух, натяжение кабеля, воздействие молнии и гидравлический удар могут повлиять на результаты измерений. Для установки датчиков давления необходимы сухие открытые вентиляционные пути. Станциям с батарейным питанием необходимо оценивать повторные попытки связи и график отбора проб с учетом срока службы. Сети RS485 требуют определенного плана экранирования, заземления, защиты от перенапряжений и проверок при вводе в эксплуатацию.

Рабочий процесс мониторинга плотин и проверенные ссылки на приложения

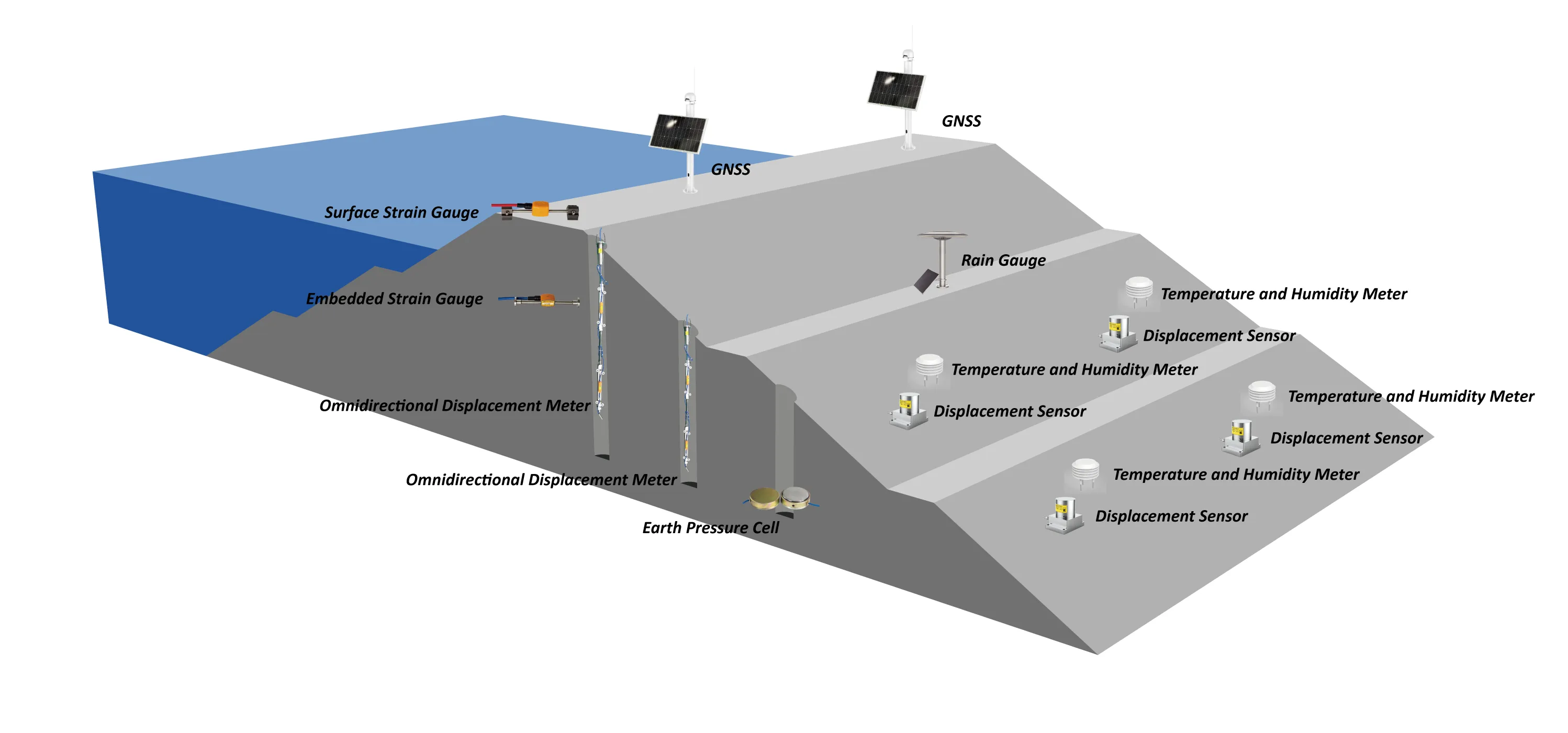

Система мониторинга плотины обычно объединяет более одного выходного сигнала датчика. Канал уровня воды становится более полезным, когда он анализируется с учетом просачивания, оседания, смещения, наклона, осадков и эксплуатационных данных. Кингмаха решение для мониторинга плотин описывает этот подход на системном уровне, охватывая структурные, инфильтрационные, гидрологические, экологические наблюдения и наблюдения за нагрузками.

Для пути данных определите, где данные собираются, передаются, просматриваются и сохраняются, прежде чем выбирать датчик. Для удаленной точки может потребоваться встроенное устройство 4G; для проводной площадки может потребоваться план каналов, регистратор данных, защитная кабельная разводка и платформа обзора. Доступные считывания и регистраторы данных и программное обеспечение для мониторинга предоставить соответствующие внутренние ориентиры для обсуждения этого запроса предложений.

В эту статью не было добавлено никаких расчетов производительности плотины для конкретного участка, поскольку в поставляемом материале нет подтверждения для этих двух моделей уровня воды. Вместо этого в запросе проекта должны быть указаны чертеж объекта, цель измерения, список приборов и критерии приемки, чтобы можно было сравнить конфигурацию с фактической установкой.

Контрольный список отбора для групп закупок и инженеров

Точка измерения

• Определите, является ли точка поверхностью резервуара, встроенной трубой, выходом трубы сброса давления, скважиной с грунтовыми водами, успокоительным колодцем или гидрологической станцией.
• Подтвердите максимальный вероятный напор, исходную высоту, ограничения доступа и требуемую дальность.

Техническая система

• Установите целевой показатель точности и отчетности для анализа тенденций, управления сигналами тревоги или оперативной отчетности.
• Выберите работу от аккумулятора 4G для удаленных точек или RS485 для проводной сети сбора данных.
• Укажите монтаж, геометрию трубы, прокладку кабеля, защиту от вентиляции, заземление, защиту от перенапряжения и метод проверки.

Коммерция и доставка

• Запросите техническое описание, документацию по калибровке, схему подключения, руководство по установке, сведения об IP, сведения об упаковке, подтверждение срока поставки и условия гарантии.

Обслуживание и приемка

• Определите интервалы проверки и очистки, доступ к замене батареи, где это применимо, проверки вентиляции, проверки регистратора и сравнение с ручным или проверенным эталоном.

Распространенные ошибки при покупке

Сравнивать только разрешение — распространенная ошибка. Приращение дисплея в 0,1 мм может быть полезным, но приемлемость также зависит от полномасштабной точности, геометрии установки, температурных характеристик, условий калибровки и стабильности эталонного образца. Сначала установите требуемый допуск решения, а затем сравните весь прибор и план установки.

Коммуникация часто решается слишком поздно. Устройство 4G с низким энергопотреблением может сократить объем полевых работ в удаленной точке, но для него требуется покрытие и план обслуживания аккумулятора. Проводное устройство RS485 может быть проще обслуживать в готовой сети сбора данных, но только если питание, защита кабеля, заземление и контроль перенапряжения уже предусмотрены.

Игнорирование обслуживания вентиляции создает еще один риск, которого можно избежать. Вентилируемый эталонный датчик может уменьшить барометрическую погрешность, но конденсат, закупорка или попадание воды могут ухудшить показания. Добавьте ручные проверки после установки, затопления, строительных работ и замены датчиков, чтобы запись данных оставалась надежной.
