Датчики уровня воды перепада давления для безопасности плотин: объяснение 7 технических преимуществ
Датчики уровня воды с перепадом давления используются для мониторинга безопасности плотин, поскольку они не просто измеряют уровень в один момент. Они обеспечивают непрерывную информацию о давлении и уровне воды из встроенных трубок, точек дренажа и мест, связанных с утечкой, где ручные показания медленны, непоследовательны или слишком далеко друг от друга, чтобы обеспечить быстрое реагирование. В программе строительства плотин это имеет значение, поскольку многие проблемы сначала развиваются как тенденции и становятся очевидными только позже.
Плотина не ведет себя как единое число. Уровень водохранилища, давление просачивания, дренажный поток, деформация, осадки и условия ниже по течению — все это влияет на то, как группа мониторинга интерпретирует риск. Датчик перепада давления становится ценным, когда его выходные данные можно регистрировать, отслеживать тенденции, сравнивать с соседними приборами и привязывать к пороговым значениям сигнализации, которые отражают реальное рабочее поведение, а не общие высокие или низкие показания.
Преимущество 1: Лучше подходит для встроенных труб, дренажных точек и узких мест мониторинга.
Многие точки мониторинга плотин не являются удобными точками измерения в открытой воде. Они устанавливаются внутри встроенных трубок для измерения уровня воды, выпускных отверстий для сброса давления, дренажных скважин или установок в узких полевых условиях, где повторяющиеся ручные измерения требуют дополнительных трудозатрат и вариативности. Датчики уровня воды перепада давления хорошо подходят для этих мест, поскольку они могут оставаться на месте и продолжать передавать данные с той же точки измерения.
Посадка при установке – это не маленькая деталь. Это улучшает консистенцию. Когда датчик остается зафиксированным, команда получает более точную историю того, как точка ведет себя в зависимости от осадков, колебаний водохранилища и рабочих циклов. В результате обеспечивается лучшая непрерывность тенденций по сравнению с рабочим процессом, построенным на периодических ручных проверках, выполняемых в изменяющихся полевых условиях.
В Кингмахе JMYC-67XXAD Ассортимент, расположение продукта вокруг встроенных труб, наблюдение за уровнем воды в плотине и точками, связанными с просачиванием, поддерживают такое использование в полевых условиях. Для покупателя, осуществляющего мониторинг, это означает, что датчик рассматривается для той геометрии установки, которая распространена в программах по плотинам, а не только для обычных резервуаров или промышленных систем измерения уровня жидкости.

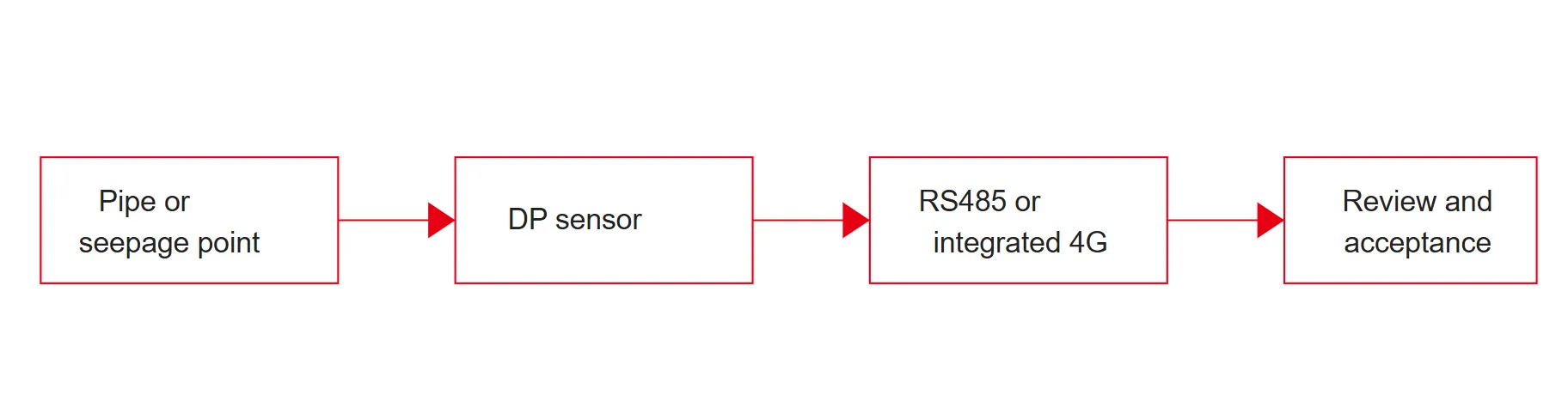

Рисунок: инженерное преимущество реализуется только тогда, когда точка, датчик, путь данных и процесс просмотра указаны вместе.
Преимущество 2: Стабильные данные тренда для интерпретации давления просачивания и уровня воды.
Датчики перепада давления помогают бригадам плотин считывать тенденции, а не отдельные значения. Это важно, потому что просачивание и внутреннее поведение воды часто приобретают значение благодаря настойчивости и взаимосвязи, а не через один драматический момент. Умеренный подъем может иметь значение, если он будет продолжаться в течение нескольких дней, будет реагировать слишком медленно после истощения водохранилища или перестанет соответствовать поведению близлежащего дренажа.
Данные о стабильных тенденциях позволяют лучше интерпретировать их в трех распространенных ситуациях. Во-первых, когда изменение уровня водохранилища должно вызвать предсказуемую внутреннюю реакцию, но этого не происходит. Во-вторых, когда точка мониторинга, связанная с утечкой, восстанавливается слишком медленно после изменения условий осадков или сброса. В-третьих, когда одна точка начинает расходиться с соседними точками, которые обычно движутся вместе. Это те закономерности, которые приводят к более тщательному изучению, прежде чем возникнет более серьезная проблема.
Разрешение уровня воды на уровне миллиметра в линейке JMYC-67XXAD дает на объекте более точную информацию о тенденциях для работы, а полномасштабная точность 0,2 процента, указанная для этой модели, помогает определить, подходит ли прибор для мониторинга. Дело не в том, чтобы приводить цифры ради них самих. Дело в том, что высокое разрешение и стабильный результат улучшают качество анализа небольших, но постоянных изменений с течением времени.
Преимущество 3: Прямая поддержка предупреждений о безопасности плотин и правил предупреждений в реальном времени.
Датчик становится гораздо более полезным, когда он поддерживает логику предупреждений, а не только сбор показаний. Рабочие процессы оповещения о плотинах обычно основаны на трех семействах правил: абсолютных пороговых значениях, пороговых значениях скорости изменения и перекрестных проверках по соответствующим каналам мониторинга. Датчики уровня воды с перепадом давления помогают, поскольку их выходные данные можно перенести непосредственно в эту структуру правил посредством проводного или удаленного сбора данных.
Это имеет значение в оперативном плане. Повышение уровня резервуара во время обычного контрольного окна может не требовать каких-либо действий. Быстрое внутреннее повышение точки, связанной с просачиванием, особенно если оно не соответствует ожидаемому поведению дренажа, может заслуживать проверки на месте. Полезной системе оповещения необходимы данные датчиков вовремя, в согласованном формате и на платформе, на которой правило может сработать, не дожидаясь передачи данных вручную.
Ассортимент продукции Kingmach, связанной с плотинами, включает Модуль сбора данных JMZX-XXGH и платформа мониторинга который поддерживает централизованную обработку данных и настройку правил тревог. Для покупателя это означает, что датчик уровня воды можно рассматривать как часть полного пути данных: считывание, сбор, передача, хранение, анализ тенденций и доставка предупреждений.
Преимущество 4: Гибкое развертывание в проводных архитектурах RS485 и удаленного мониторинга 4G.
Не все плотины имеют одинаковые условия связи. В некоторых уже есть шкафы, электропитание и центральная сеть регистраторов. Другим нужны удаленные точки, где прокладка кабеля приведет к увеличению затрат на местах или замедлению развертывания. Датчики уровня воды перепада давления могут работать в обоих вариантах, если модель соответствует схеме связи.
В семействе JMYC-67 JMYC-67XXAD соответствует проводной архитектуре RS485, что полезно, когда на объекте уже есть стабильная магистральная сеть сбора данных и требуется прямая интеграция с центральным модулем. JMYC-67XXAWL идет другим путем, сочетая встроенный 4G DTU с питанием от внутренней батареи. Это позволяет сократить количество отдельного оборудования для полевой связи и может помочь в автоматических или широко распределенных точках мониторинга.
Эта разница влияет не только на время установки. Это меняет планирование обслуживания, стратегию запасных частей, обработку сбоев связи и частоту, с которой объект может реально осуществлять выборку данных, не создавая нагрузки на электроэнергию. Покупатель, сравнивающий эти варианты, должен проанализировать маршрут связи и маршрут электропитания, прежде чем сравнивать цены, поскольку эти два решения определяют рабочую нагрузку точки мониторинга в течение всего срока службы.
| Модель | Лучшее использование для мониторинга плотин | Путь сигнала | Что следует учитывать покупателю |
|---|---|---|---|
| JMYC-67XXAD | Проводная точка, привязанная к центральному уровню сбора данных | RS485 | Лучше всего, если на объекте уже есть возможности регистратора, стабильное питание и сбор данных в шкафу. |
| JMYC-67XXAWL | Удаленная или необслуживаемая точка с меньшим количеством полевой проводки | Встроенный 4G | Лучше всего, когда оборудование связи, рытье траншей или частые посещения могут привести к увеличению нагрузки на местах. |
Преимущество 5: Более надежная долгосрочная пригодность во влажных, заглубленных и оставленных без присмотра полевых условиях.
Оборудование для мониторинга плотин часто работает в тяжелых условиях в течение длительного времени. Влажная среда, подземные места установки и воздействие погодных условий оказывают постоянное давление на уплотнения, кабели, корпуса и разъемы. Прибор уровня воды, используемый в этих условиях, должен оставаться читаемым в таких условиях, а не только хорошо выглядеть при кратком обзоре технических характеристик.
Именно здесь степень водонепроницаемости, конструкция кабеля, метод установки и неприхотливость в обслуживании становятся практическими факторами при покупке. JMYC-67XXAD и JMYC-67XXAWL имеют защиту IP68, а встроенная модель AWL также добавляет возможность автоматического развертывания на базе батареи, при этом срок службы батареи привязан к интервалу выборки. Это напрямую влияет на то, как часто удаленная точка нуждается в обслуживании.
Для покупателя плотины эти детали должны быть преобразованы в вопросы по техническому обслуживанию. Как часто точка требует посещения объекта? Как защищен вентилируемый путь? Как отделяются недостающие данные от ненормальных? Как планируется замена батареи в зависимости от желаемой частоты оповещений? Эти вопросы более полезны, чем повторение длинного списка параметров без значения поля.
Преимущество 6: более простая интеграция с пьезометрами, модулями сбора данных и программным обеспечением для мониторинга плотин.
Мониторинг уровня воды на плотине редко интерпретируется отдельно. Он часто устанавливается рядом с пьезометрами с вибрирующей проволокой, приборами для просачивания, датчиками деформации и централизованным программным обеспечением, которое помогает инженерам сравнивать показания из разных частей конструкции. Датчики уровня воды с перепадом давления поддерживают эту более широкую точку зрения, когда они могут использовать общий путь передачи данных с другими приборами в системе.
В линейке Kingmach серия JMYC-67, естественно, рассматривается наряду с Пьезометр с вибрирующей проволокой JMZX-55XXHAT , модуль сбора данных JMZX-XXGH и платформа системы мониторинга. Эта комбинация имеет значение, поскольку дает сайту больше шансов получить данные об уровне воды, поровом давлении и связанных каналах в рамках одного рабочего процесса проверки, а не разбрасывать их по разрозненным инструментам.
Для групп закупок вопросы интеграции должны быть записаны непосредственно в запросе предложений. Подтвердите формат связи, совместимость регистратора, метод адресации, интервал выборки, место назначения сигнала тревоги, а также возможность программного обеспечения сравнивать точку со связанными каналами. Эти факторы определяют, будет ли датчик вести себя как часть системы мониторинга или останется изолированным источником данных.
Преимущество 7: Более полезные решения покупателя благодаря измеримым данным и четким критериям запроса цен
Одним из наиболее практических преимуществ датчика уровня воды с перепадом давления является то, что он дает покупателю измеримые критерии для спецификации и приемки. Вместо общего запроса на устройство измерения уровня воды в проекте можно определить тип точки, дальность действия, путь связи, условия электропитания, воздействие окружающей среды, интервал регистрации и ожидаемый ответ на техническом языке, который связан с планом объекта.
Это приводит к более четкому запросу цен и улучшению обсуждения с поставщиками. Покупатель может узнать, предназначен ли датчик для встроенных трубок или положений на открытой воде, имеет ли выход RS485 или встроенный 4G, соответствует ли уровень защиты полевым условиям и будут ли показания использоваться только для анализа тенденций или привязаны непосредственно к сигналам тревоги. Каждый ответ влияет на правильную модель и правильный подход к развертыванию.
Как выбрать датчик уровня воды перепада давления для проектов мониторинга плотин
Выбор следует начинать с точки мониторинга, а не с каталога. Определите, находится ли точка внутри встроенной трубки уровня воды, выпускного отверстия для сброса давления, места наблюдения за просачиванием или удаленной гидрологической точки. Затем определите, как будут передаваться данные, как часто они должны передавать данные и какое правило предупреждения будет использовать это чтение.
Далее сузьте техническую подгонку. Диапазон, разрешение, точность, метод связи, маршрут подачи питания, рабочая температура и уровень защиты — все это имеет значение, но только в зависимости от условий эксплуатации. Встроенный датчик 4G может снизить нагрузку на поле в удаленной точке, тогда как проводная модель RS485 может быть более практичной в точке, уже подключенной к центральному регистратору.
Наконец, рассмотрите датчик как часть полной цепочки предупреждений. Подтвердите совместимость приобретения, интеграцию платформы, этапы ввода в эксплуатацию, базовые проверки и обязанности по техническому обслуживанию. Правильный выбор датчика – это не только правильная модель. Это модель, которая соответствует точке мониторинга, архитектуре объекта и процессу сигнализации, который фактически будет использовать команда.
Спланируйте точку мониторинга, путь к данным и правило оповещения вместе.
Если для вашего проекта плотины требуется мониторинг уровня воды по перепаду давления, перед выбором модели определите тип точки, маршрут связи, условия электропитания и логику предупреждений. Это упрощает сравнение вариантов серии JMYC-67 и встраивает датчик в более широкий рабочий процесс сбора данных и программного обеспечения.
Часто задаваемые вопросы
Можно ли использовать датчики уровня воды перепада давления для мониторинга утечки, а также уровня в резервуаре?
Да. При строительстве плотин они используются не только для наблюдения за уровнем водохранилища, но также для определения точек, связанных с просачиванием, встроенных трубок для измерения уровня воды и мест дренажа, где внутреннее давление или изменение уровня воды требуют постоянного контроля.
В чем практическая разница между JMYC-67XXAD и JMYC-67XXAWL?
JMYC-67XXAD поддерживает проводной канал мониторинга RS485, а JMYC-67XXAWL сочетает в себе встроенную связь 4G и внутреннее питание от аккумулятора для удаленных или менее проводных мест.
Почему разрешение и точность имеют значение при мониторинге безопасности плотин?
Они помогают команде оценить, можно ли отслеживать небольшие, но устойчивые изменения с достаточной уверенностью, чтобы обеспечить проверку, сравнение с близлежащими каналами и анализ сигналов тревоги с течением времени.
Как покупатели должны интерпретировать IP68 в этом приложении?
Его следует рассматривать как часть живучести в полевых условиях. Во влажных, закопанных или открытых точках мониторинга высокий уровень защиты помогает датчику оставаться в эксплуатации в течение более длительных периодов времени с меньшим риском сбоя в работе окружающей среды.
Что следует включить в запрос предложения на датчик уровня воды перепада давления?
В запросе предложений следует определить тип точки мониторинга, ожидаемую дальность, метод связи, схему электропитания, условия окружающей среды, интервал регистрации, использование сигналов тревоги и необходимую совместимость с оборудованием сбора данных и программным обеспечением платформы.
