Оповещения о безопасности плотины в режиме реального времени с помощью датчиков уровня воды перепада давления
Владельцам плотин требуется более раннее представление о сдвигах уровня, изменениях давления просачивания и переломах тенденций, которые появляются до того, как эксплуатационная проблема превратится в событие, связанное с безопасностью. Датчики уровня воды с перепадом давления полезны, поскольку они отслеживают эти изменения во встроенных, влажных и труднодоступных точках мониторинга.
В работоспособном рабочем процессе оповещения датчик — это только первое звено. Показания должны оставаться стабильными в полевых условиях, плавно переходить на уровень сбора данных и доходить до программного обеспечения, которое может сравнивать их с пороговыми значениями, правилами скорости изменения и близлежащими приборами. Именно это превращает периодические проверки в оповещения о безопасности плотин в режиме реального времени.
Для оценки со стороны покупателя реальный вопрос заключается не в том, может ли датчик считывать уровень воды изолированно. Реальный вопрос заключается в том, сможет ли он поддерживать надежные оповещения о встроенных трубах, точках дренажа, необслуживаемых станциях и длительных интервалах обслуживания, не создавая при этом дополнительной неопределенности для группы мониторинга.
Для операторов плотин наиболее полезным предупреждением редко является единичное высокое значение. Это сигнал уровня или просачивания, который нарушает свою нормальную связь с работой водохранилища, осадками, дренажем или структурными движениями.
Почему сигналы уровня воды имеют значение в программах безопасности плотин
План мониторинга плотины обычно отслеживает не только высоту водохранилища. Операторы также наблюдают за давлением просачивания, движением фреатической линии, поведением дренажа, уровнем ниже по течению и тем, как эти показания меняются вместе с данными о смещении, ширине трещины или напряжении. Одно значение может выглядеть нормальным, в то время как его тенденция в зависимости от количества осадков, расхода воды или давления подъема говорит о другом.
Вот почему логике предупреждений нужен контекст. Повышение показаний внутри трубки уровня воды в фундаменте может указывать на то, что путь просачивания становится более активным. Изменение трубопровода сброса давления может указывать на изменение условий дренажа. Повышение уровня резервуара при нормальной эксплуатации может быть приемлемым, но такое же повышение в сочетании с необычным движением внутреннего давления заслуживает внимания.
Надежная программа мониторинга плотин рассматривает уровень воды, просачивание, деформацию и мониторинг окружающей среды как связанные показатели. Это соответствует тому, как опытные операторы воспринимают риск на практике: ценность предупреждения зависит от корреляции, а не от работы одного инструмента.
Как датчики перепада давления превращают уровень воды в полезные данные
Приборы для измерения уровня воды по перепаду давления определяют высоту жидкости по давлению. В полевых условиях датчик преобразует напор воды, действующий на измерительный элемент, в цифровое значение уровня. Когда в установке используется вентилируемый кабель, подключенный к атмосфере, показания могут уменьшить барометрические помехи и быстрее реагировать на фактическое изменение уровня воды.
Эта операционная логика хорошо подходит для работы на плотинах, поскольку многие точки мониторинга являются узкими, встроенными, влажными и труднодоступными. Вместо того, чтобы полагаться на частое ручное зондирование, прибор может оставаться на месте и сообщать данные изнутри водомерной трубы, дренажного отверстия или в пределах гидрологического наблюдательного пункта.
Для проводной архитектуры мониторинга Kingmach's JMYC-67XXAD Серия предназначена для глубокого давления просачивания, наблюдения за уровнем воды в резервуарах и плотинах, мониторинга грунтовых вод и установки встроенных труб. Его выход RS485, защита IP68, разрешение 0,1 мм и точность 0,2% полной шкалы — это те детали, которые покупатели могут использовать при проверке соответствия существующей магистрали сбора данных.
От чего на самом деле зависят оповещения о плотинах в режиме реального времени
Оповещение создается не только датчиком. Это зависит от конструкции порога, надежности сбора данных, стабильности связи и сравнения с соседними приборами. На практике команды часто используют три уровня правил: абсолютные пороговые значения тревоги, пороговые значения скорости изменения и проверки корреляции с данными об осадках, работе водохранилища, просачивании или деформации.
Например, повышение уровня резервуара во время запланированного рабочего окна может быть приемлемым. Быстрый рост внутреннего уровня воды во встроенной наблюдательной трубе, особенно в сочетании с аномальным просачивающимся потоком или подъемным давлением, требует другой реакции. Более совершенные правила уменьшают вероятность того, что экипажи потратят время на ложные тревоги, не упустив при этом развивающуюся закономерность.
Здесь также важна остальная часть системы. В комплект продукции Kingmach, ориентированной на плотины, входят Модуль сбора данных JMZX-XXGH и программная платформа для мониторинга, которая актуальна, поскольку качество оповещений зависит от того, как датчик, регистратор, уровень передачи и стек визуализации ведут себя вместе при непрерывном использовании.
Представления платформы для просмотра и управления сигнализацией
Где измерители уровня воды по перепаду давления подходят к набору приборов для плотин
Устройства измерения уровня воды при перепаде давления наиболее эффективны, когда задачей является непрерывное наблюдение за уровнем в трубах, гидрологических точках или местах мониторинга, связанных с утечкой, где важен стабильный цифровой выходной сигнал. Обычно они являются частью более широкого набора инструментов, а не отдельным ответом.
Практическая установка плотины может сочетать в себе измеритель уровня воды с дифференциальным давлением для измерения движения напора воды, пьезометр с вибрирующей проволокой для измерения порового давления, датчики смещения для структурных движений и уровень программного обеспечения, который связывает данные с пороговыми значениями предупреждения. Если на объекте есть удаленные точки без удобного питания и кабелей, интегрированная беспроводная модель может сократить объем работы на местах и упростить развертывание.
Для необслуживаемых пунктов водохранилища или реки, JMYC-67XXAWL Интегрированная модель сочетает в себе 4G DTU и внутреннюю батарею в одном корпусе. Это может сделать планирование технического обслуживания более понятным, если для проекта требуется меньше отдельных полевых компонентов.
Как сравнить проводные и встроенные модели дифференциального давления
Самый быстрый способ сравнить варианты — просмотреть диапазон заголовков и сопоставить каждую модель с архитектурой мониторинга. Проводной прибор RS485 может оказаться более подходящим, если на плотине уже есть шкафы, возможности регистратора и стабильная магистраль связи. Интегрированное устройство 4G может сократить время установки в распределенных точках, где прокладка траншей и прокладка электроэнергии могут замедлить реализацию проекта.
При проверке закупок сравнение должно оставаться привязанным к методу работы. В линейке Kingmach линия JMYC-67XXAD подходит для проводной интеграции RS485 и мониторинга с высоким разрешением, в то время как линия JMYC-67XXAWL смещает обсуждение в сторону встроенной связи 4G, внутреннего литиевого питания и времени автономной работы, которое меняется в зависимости от интервала выборки. Эти различия влияют на планирование технического обслуживания, стратегию запасных частей и частоту аварийных сигналов.
| Модель | Лучше всего подходит | Путь сигнала | Полезные опубликованные характеристики |
|---|---|---|---|
| JMYC-67XXAD | Точки проводной плотины, водохранилища и грунтовых вод, привязанные к центральному слою сбора данных | RS485 | Модели 10 м / 20 м / 30 м, разрешение 0,1 мм, точность 0,2 % полной шкалы, IP68, 9–24 В постоянного тока |
| JMYC-67XXAWL | Удаленные или необслуживаемые точки на местах, где отдельные DTU и силовые устройства увеличивают нагрузку на поле | Встроенный 4G | Модели 10 м / 20 м / 30 м, разрешение 1 мм, точность +/- 0,1% полной шкалы, IP68, внутренний аккумулятор 3,6 В / 38 Ач |
Детали установки, обеспечивающие качество оповещений
Многие неприятные сигналы представляют собой проблемы с установкой, замаскированные под проблемы с датчиками. Если труба уровня воды заблокирована, вентиляционный канал скомпрометирован, кабель проложен неправильно или эталонные условия нестабильны, поток данных будет смещаться до того, как кто-либо заподозрит метод монтажа.
Для приемки со стороны покупателя попросите поставщика определить совместимость размеров труб, метод подвески, защиту вентилируемого кабеля, водонепроницаемость разъемов, адресацию регистратора и проверки при вводе в эксплуатацию дрейфа нуля, повторяемости и связи. Благодаря этому передача привязана к поведению на местах, а не только к бумажной спецификации.
Если точка мониторинга удалена, в плане ввода в эксплуатацию также должны быть определены интервал отбора проб, частота оповещений, планирование замены батареи и то, как платформа отмечает отсутствующие данные по сравнению с ненормальными. Это разные события, и их смешение на программном уровне создает путаницу во время реальных инцидентов.
Как инженеры распознают аномальные тенденции, прежде чем они станут чрезвычайными ситуациями
Полезная система оповещений не ждет экстремального значения. Он отслеживает изменения наклона, продолжительности и согласованности между связанными каналами. При строительстве плотин это часто означает проверку того, соответствует ли движение внутреннего уровня воды нормальному функционированию водохранилища или отделяется от него.

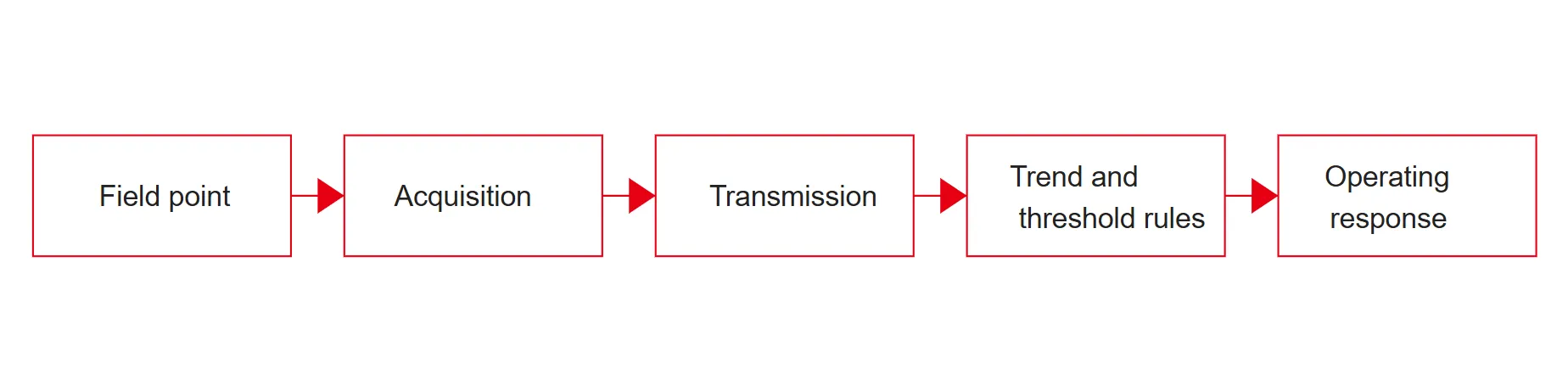

Рисунок: датчики предоставляют входные данные для цепочки оповещений; Правила ввода в эксплуатацию и эксплуатации определяют, станет ли этот вход пригодным для использования оповещением.
Обычно внимательного рассмотрения заслуживают три закономерности: во-первых, постоянное повышение внутреннего уровня или давления просачивания без очевидной причины эксплуатации резервуара; во-вторых, более быстрое, чем обычно, восстановление или снижение уровня воды после изменения количества осадков или расхода воды; в-третьих, несогласие между близлежащими уровнями воды, просачиванием и деформационными каналами, которые раньше двигались вместе. Любой из них может указывать на изменения в дренаже, локальную закупорку или развивающийся путь просачивания, который требует проверки на месте.
Когда покупатели проверяют поставщиков, это помогает выйти за рамки технических данных датчика и изучить всю цепочку мониторинга: хранение, анализ тенденций, настройки пороговых значений, записи проверок и способность поставщика поддерживать комплексное развертывание на местах. Именно этот более широкий подход обычно определяет долгосрочную надежность оповещений.
Проверка закупок перед публикацией запроса предложения
Для проектов плотин лучший запрос цен основан на мониторинге, а не на общем запросе уровня воды. Укажите, находится ли эта точка внутри встроенной трубы, выпускного отверстия для сброса давления, точки наблюдения за грунтовыми водами или открытого гидрологического объекта. Добавьте ожидаемый диапазон, метод связи, ограничения по мощности, интервал регистрации, задержку сигнала тревоги, доступ для обслуживания и необходимую интеграцию с существующим программным обеспечением или регистраторами.
Затем попросите поставщика сопоставить эти условия с типом прибора, полевыми принадлежностями и приемочными испытаниями. Серьезный анализ должен охватывать разрешение, точность, степень водонепроницаемости, рабочую температуру, устойчивость к перегрузкам, формат связи и план долгосрочного обслуживания. Следует также определить, какие показания используются для сигналов тревоги, а какие сохраняются главным образом для интерпретации тенденций.
Если вы сравниваете оборудование Kingmach, имеет смысл рассмотреть серию JMYC-67 вместе с сопутствующим оборудованием, связанным с плотинами, таким как пьезометр, модуль сбора данных и платформа мониторинга , а затем проведите техническое и коммерческое обсуждение через канал котировок. Благодаря этому запрос предложений привязан ко всей цепочке оповещений, а не к одному компоненту.
| позиция запроса предложения | Почему это важно |
|---|---|
| Тип точки мониторинга | Подтверждает, соответствует ли поставщик установке труб, давлению просачивания, уровню резервуара или удаленным гидрологическим условиям. |
| Схема сигнала и мощности | Определяет, является ли RS485 или встроенный 4G более чистым и реалистично ли планирование использования батареи. |
| Логика сигнализации | Предотвращает передачу обслуживания, когда существуют необработанные показания, но не согласована полезная пороговая структура. |
| Доступ для обслуживания | Определяет прокладку кабеля, потребности в корпусе, интервал между батареями и планирование запасных частей. |
| Интеграция платформы | Снижает риск потери данных, которые никогда не попадают на панель предупреждений. |
Спланируйте цепочку оповещений до установки первого датчика
Если для вашего проекта плотины или водохранилища требуется мониторинг уровня воды по перепаду давления, начните с расположения точек мониторинга, пути передачи данных и правил сигнализации. Это упрощает сравнение приборов серии JMYC-67, соответствующего пьезометра и оборудования для сбора данных, а также требований к интеграции платформы в одном разговоре.
Часто задаваемые вопросы
Можно ли использовать датчик уровня воды по перепаду давления как для мониторинга уровня водохранилища, так и для мониторинга внутренней плотины?
Да, если способ установки и диапазон соответствуют точке мониторинга. Опубликованные материалы Kingmach описывают использование для наблюдения за уровнем воды в водохранилищах и плотинах, мониторинга грунтовых вод и установки встроенных труб. При определении пороговых значений покупателям по-прежнему следует отделять наблюдение за открытой водой от задач внутренней просачивания или порового давления.
В чем разница между проводной моделью и встроенной беспроводной моделью?
Проводная модель подходит для коллекции на базе RS485. Встроенный JMYC-67XXAWL добавляет связь 4G и внутреннюю батарею, что позволяет сократить использование полевого оборудования в удаленных точках. Лучшее соответствие зависит от мощности объекта, коммуникаций и условий обслуживания.
Достаточно ли показаний на уровне миллиметра для автоматического создания сигналов тревоги?
Одного разрешения недостаточно. Качество оповещения также зависит от качества установки, конструкции пороговых значений, интервала отбора проб, обработки недостающих данных и сравнения с близлежащими каналами, такими как просачивание, осадки или смещение. Датчик с высоким разрешением по-прежнему нуждается в строгом наборе правил.
Как часто точка мониторинга уровня воды на плотине должна сообщать данные?
Это зависит от уровня риска, ожидаемой скорости изменений и стратегии власти. В интегрированных данных о продукте JMYC-67XXAWL срок службы батареи меняется в зависимости от интервала отбора проб. Более быстрая отчетность сокращает время отклика, но увеличивает потребность в связи и электроэнергии, поэтому интервал следует устанавливать в соответствии с целями предупреждения на объекте.
Что должны спросить покупатели при вводе в эксплуатацию?
Запросите записи установки, проверки связи, базовые показания, проверки повторяемости, примечания по установке пороговых значений, а также четкое различие между сигналами тревоги датчиков, потерей связи и напоминаниями о техническом обслуживании. Эти элементы делают последующие проверки предупреждений намного более надежными.
