Как правильно выбрать датчик силы: Руководство по выбору инженера-геотехника

Несоответствующий датчик нагрузки в проекте мониторинга якорей плотины не просто дает неверные данные — он создает угрозу безопасности. Дрейф данных накапливается незаметно. Критические оповещения пропускаются. В конце концов, в середине проекта команды сталкиваются с дорогостоящей переинструментацией. Этот сценарий подчеркивает суровую реальность геотехнической инженерии. Тензодатчики не являются взаимозаменяемыми компонентами. Выбор неправильного типа приводит к нарушению целостности данных, задержкам проекта или серьезным рискам для безопасности. Вы должны понимать, как правильно выбрать датчик нагрузки для вашего конкретного применения. В этой статье представлена ​​практическая основа принятия решений для инженеров и специалистов по закупкам, позволяющая с абсолютной уверенностью выбирать датчики мониторинга конструкций.

Что на самом деле измеряет тензодатчик (а что нет)

Давайте установим фундаментальную ясность. Тензодатчик преобразует механическую силу в измеримый электрический сигнал. Он не просто «измеряет вес». Вы должны различать измерение силы, измерение давления и измерение смещения. Объединение этих различных концепций часто приводит к несоответствию инструментов.

При геотехническом и структурном мониторинге преобладающим выбором является тензодатчик с вибрирующей проволокой. Он существенно отличается от типов тензорезисторов, обычно встречающихся в стандартных промышленных условиях. Более того, в настоящее время в отрасли различают обычные и «умные» тензодатчики. Интеллектуальные датчики оснащены встроенной обработкой сигналов, цифровым выходом и возможностью работы с несколькими параметрами. Теперь, когда мы понимаем их основную функцию, мы должны оценить операционную среду.

Фактор принятия решения 1: сначала определите среду измерения

Прежде чем рассматривать тип весоизмерительного датчика, необходимо определить среду измерения. Этот подход переосмысливает процесс выбора и выходит за рамки общего сравнения спецификаций.

Среды, контактирующие с почвой и камнями, требуют специального проектирования. Для датчиков давления грунта необходимы конструкции с плоской поверхностью и большой площадью, чтобы усреднять концентрации напряжений. Семейство датчиков давления земли Kingmach (типа VW и Smart) служит именно этой цели. Датчик точечной нагрузки будет систематически давать ложные показания для наполнителей. Анкерный стержень, свая и условия последующего натяжения определяют различные формы. Полые или цельные тензодатчики должны точно соответствовать диаметру болта или кабеля и величине предварительного напряжения.

Структурная опалубка и временные работы требуют надежных датчиков. Измерители осевой силы опалубки, такие как интеллектуальный измеритель осевого усилия опалубки (VW) JMZX-39XXHAT , обеспечивают возможность быстрого считывания и надежность в обращении. В контексте воды и перепада давления требуются пьезометры и измерители уровня воды перепада давления. Инженеры определяют это, когда «сила» является гидростатической. Помните, что промышленная и геотехническая среда существенно различаются. Надежность установки, продолжительность воздействия, вибрация и нормативные требования меняются в зависимости от окружающей среды.

5 вопросов, на которые нужно ответить, прежде чем указать

Прежде чем выбирать модель тензодатчика, ответьте на эти 5 вопросов, касающихся окружающей среды.:

1. Какой материал окружает датчик?
2. Нагрузка динамическая или статическая?
3. Будет ли датчик подвергаться погружению в воду или воздействию влаги?
4. Как долго будет продолжаться программа мониторинга?
5. Каковы ограничения по пространству для установки?

Тип среды		Рекомендуемый тип датчика	Пример модели Кингмаха
геотехнический	Контакт почвы и насыпи (насыпи, подпорные стены, подземные сооружения)	Плоская ячейка давления грунта большой площади	Датчик давления земли VW и Smart типа
	Анкерный стержень, свая и пост-напряжение (скальные болты, грунтовые анкеры, предварительно напряженные тросы)	Полый тензодатчик	Полый тензодатчик JMZX-3XXXHAT
Структурный	Глубокий фундамент и стальные опоры туннелей (раскосы, стальные ребра, облицовки тоннеля)	Измеритель осевого усилия/нагрузки (клешневое крепление)	Измеритель осевой силы (тип VW и Smart) JMZX-38XXHAT
	Структурная опалубка и временные работы (Бетонирование, опалубка, опалубка)	Измеритель осевой силы опалубки	Интеллектуальный измеритель осевой силы опалубки (VW) JMZX-39XXHAT
	Сжатие между жесткими поверхностями (Опоры мостов, фундаменты колонн, нагрузочные рамы)	Твердый тензодатчик	Твердый тензодатчик Твердый тензодатчик JMZX-34XXHAT
Вода/давление	Поровое давление воды в насыщенном грунте (Насыпи, ядра плотин, откосы, насыпи)	Пьезометр	Умные пьезометры (VW) JMZX-55XXHAT

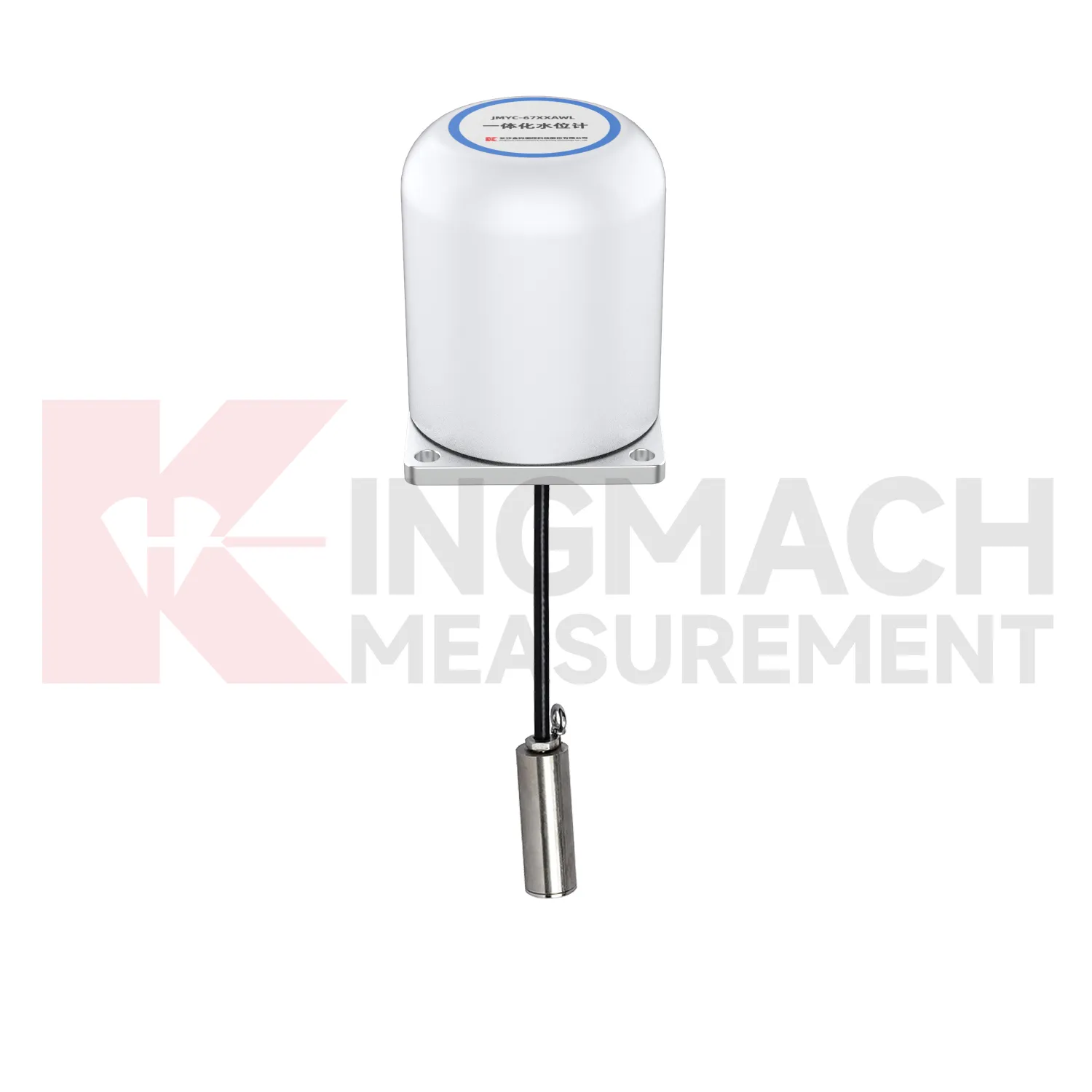

	Уровень грунтовых вод в скважинах и колодцах (Обследование объекта, контроль обезвоживания, просачивание плотины)	Измеритель уровня воды по перепаду давления	Измеритель уровня воды при перепаде давления
Промышленный/точный	Компактные механические системы (Узкие структурные поверхности, тонкие компоненты, интеграция в ограниченном пространстве)	Тензодатчик весоизмерительный (миниатюрный)	Тензометрический датчик нагрузки
Промышленный	Горное дело и подземные раскопки (Опорные балки, элементы арматуры, зоны горного давления)	Тензометрический датчик нагрузки на опорных/армирующих элементах	Тензометрический датчик нагрузки

Узнайте больше о тензодатчиках Kingmach: Категория тензодатчика

Фактор принятия решения 2: Сопоставьте тип датчика силы с конфигурацией силы

Затем вы должны сопоставить тип датчика нагрузки с конкретной конфигурацией силы.

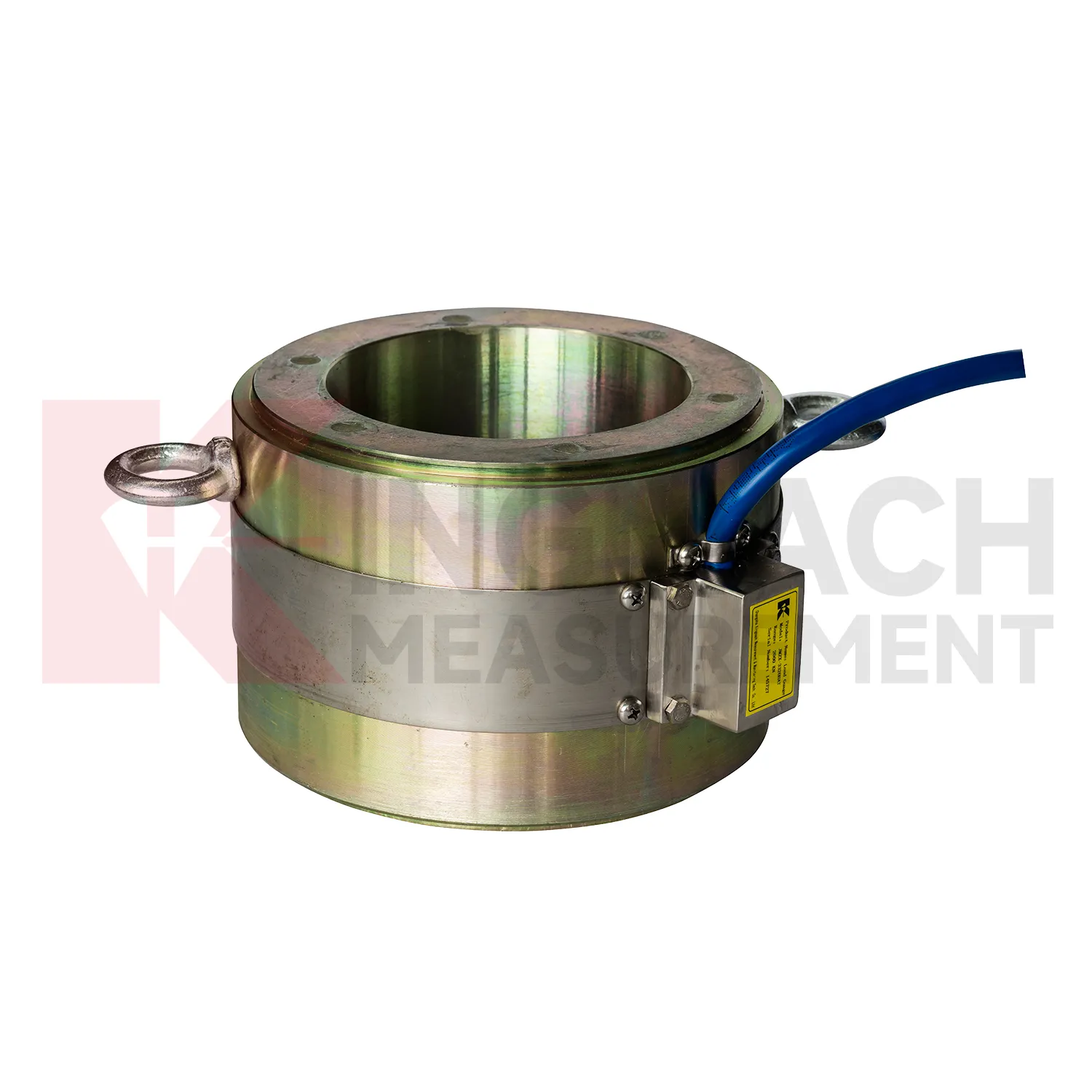

• Полые тензодатчики (например, JMZX-3XXXHAT ): Они имеют конструкцию со сквозным отверстием для анкерных стержней, анкеров и оголовков свай. Сила проходит непосредственно через центр. Они идеально подходят для мониторинга после установки без разрушения элемента конструкции.

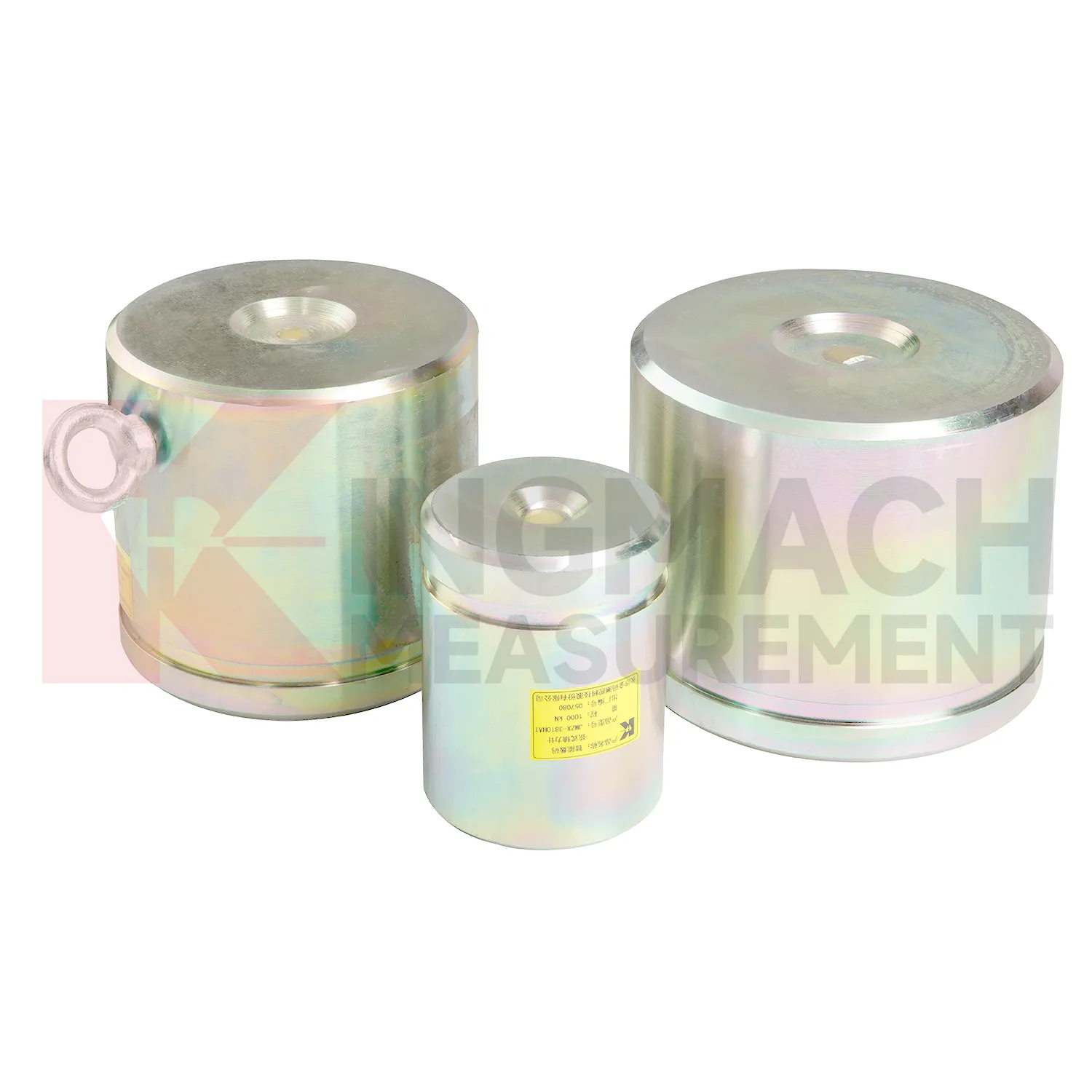

• Твердые тензодатчики (например, JMZX-34/35/36XXHAT ): Эти столбчатые элементы сжатия расположены между структурными поверхностями. Сама ячейка становится несущей вставкой. Они идеально подходят для более высоких диапазонов производительности.
• Измерители осевой силы (например, JMZX-38XXHAT ): Инженеры оптимизируют их для мониторинга тросов и стоек. Они фиксируют предстрессовые изменения с течением времени. Эта функция имеет решающее значение для долгосрочной эксплуатации моста и подпорной стенки.
• Датчики давления земли (например, JMZX-50/51XXAT ): Эти плоские ячейки большого диаметра измеряют напряжение на границе раздела почвы и конструкции. Большой вариант «51» предназначен для возведения насыпей и плотин с высокими нагрузками.
• Пьезометры (например, JMZX-55XXHAT ): Инженеры выбирают их, когда «нагрузкой» является давление воды. Интеллектуальные типы вибропроводов позволяют осуществлять долгосрочный мониторинг грунтовых вод и порового давления.

Фактор принятия решения 3: мощность, точность и ловушка завышенных спецификаций

Тщательно выбирайте мощность, чтобы избежать распространенной ошибки при закупках, связанной с завышением спецификаций. Многие команды покупают, исходя из максимальной мощности, а не фактического рабочего диапазона. Например, размещение элемента с напряжением 5000 кН в приложении с напряжением 400 кН заставляет его работать в самых низких 8% своего диапазона. Разрешение и повторяемость резко ухудшаются на крайних значениях диапазона. Как правило, выбирают элемент, ожидаемая рабочая нагрузка которого составляет от 40% до 80% его номинальной мощности.

Вы также должны понимать классы точности. Лабораторная точность резко отличается от установленной точности. Температурные воздействия, эксцентричная нагрузка и длина кабеля изменяют эксплуатационные характеристики. Ячейки широкого диапазона, такие как JMYC-67XXAWL измеритель дифференциального давления , предлагайте гибкость. Вы должны оценить, когда они экономят затраты, а когда жертвуют разрешением. Наконец, подумайте о долгосрочной стабильности. Датчики с вибрирующей проволокой демонстрируют превосходные характеристики ползучести и дрейфа нуля в ходе многолетних программ мониторинга. В этих сценариях они обычно превосходят типы резистивных тензорезисторов.

Фактор принятия решения 4: традиционное или интеллектуальное зондирование

Вы должны решить, когда бортовая разведка имеет значение. Обычные датчики с вибрирующей проволокой выдают частотный сигнал. Им требуется внешнее считывание или регистратор данных. Они предлагают самую низкую стоимость единицы продукции, высокую надежность и проверенную десятилетиями эффективность.

И наоборот, интеллектуальные датчики (HAT) содержат встроенный микропроцессор. Этот процессор обрабатывает преобразование сигнала, температурную компенсацию и цифровой выход RS-485/SDI-12. Этот интеллект устраняет шум при длинных кабелях на больших объектах. Для больших массивов из 20 и более приборов следует выбирать умные датчики. Они также преуспевают в удаленных объектах или проектах, требующих прямой интеграции с платформами данных SCADA или IoT. Обычных датчиков по-прежнему достаточно для программ ручного считывания или подсчета небольших объектов. Внимательно оцените общую стоимость владения. Интеллектуальные датчики стоят дороже, но они сокращают количество каналов регистрации данных, сложность проводки и количество посещений для технического обслуживания в течение типичного 5-летнего периода мониторинга.

Фактор принятия решения 5: Системная интеграция

Тензодатчик – это не вся система. Только тензодатчик дает данные, а система мониторинга дает понимание. Вы должны совместно указать показания, регистраторы данных, программное обеспечение для визуализации и пороговые значения сигналов тревоги.

Сначала убедитесь в совместимости сигналов. Тип вывода должен идеально соответствовать системе сбора данных. Вопросы прокладки кабелей не менее важны. Оцените длину кабеля на предмет потенциального ухудшения сигнала. Используйте бронированный инструментальный кабель для прокладки под землей или под водой. Подумайте о механизмах визуализации и оповещения. Автоматизированные информационные панели преобразуют необработанные показания нагрузки в полезную информацию о безопасности. Эта информация имеет жизненно важное значение для мониторинга плотин, управления котлованами и работоспособности мостов. Ищите пакеты решений для конкретных проектов, адаптированные к типу вашей инфраструктуры.

Практический контрольный список выбора

Распространенные ошибки выбора (и как их избежать)

1. Неправильный фокус отрасли: Использование промышленных датчиков силы для геотехнических применений опасно. У них неправильный форм-фактор, недостаточный уровень защиты и отсутствуют данные о долгосрочной стабильности.

2. Игнорирование методологии установки: Полая ячейка требует идеального осевого выравнивания. Неопытная бригада может вызвать ошибки эксцентричной нагрузки, которые испортят данные на протяжении всего срока наблюдения.

3. Покупка по цене за единицу: Покупка строго на основе цены за датчик при игнорировании общей стоимости контрольно-измерительной системы приводит к перерасходу бюджета.

4. Запоздалый сбор данных: Если рассматривать систему сбора данных как второстепенную мысль, это приводит к огромным пробелам в совместимости.

5. Пренебрежение техническим обслуживанием: Неспособность запланировать повторную калибровку или замену датчиков в программах мониторинга безопасности плотин сроком на 10–20+ лет ставит под угрозу долгосрочную безопасность.

Правильный датчик, правильный проект, правильный партнер

Выбор правильного датчика гарантирует успех вашего проекта. Вы должны определить среду измерения, подобрать конфигурацию сил, оптимизировать диапазон мощности, выбрать правильный уровень интеллекта и тщательно спланировать интеграцию системы. Сложные проекты значительно выигрывают от раннего инженерного диалога, а не от простого сравнения таблиц.

Техническая команда Kingmach предоставляет бесплатные проверки требований к проектам. Отправьте параметры вашего проекта и получите рекомендуемые характеристики датчика в течение 48 часов.→ [Получить бесплатную техническую рекомендацию]

Эта бесплатная консультация поможет обеспечить оптимальный выбор инструмента. Вы можете изучить примеры наших соответствующих проектов, чтобы углубить свое участие. Просмотрите наш комплексный Тензодатчик чтобы найти именно тот инструмент, который соответствует вашим потребностям. Мы предоставляем надежную долгосрочную поддержку и услуги по калибровке для защиты вашей инфраструктуры.
