Применение тензорезисторов в строительстве: объяснение основных преимуществ

У каждого крупного структурного сбоя в современном строительстве есть общий предупреждающий знак — тот, который появился незаметно, за недели или месяцы до того, как бетон треснул или сталь прогнулась. Этим предупреждением было изменение деформации: невидимая деформация, накапливающаяся в материале под нагрузкой. Проблема заключалась не в том, что структура не могла общаться. Проблема была в том, что никто не слушал.

Тензометрические датчики меняют ситуацию. Они не являются пассивными инструментами. Это система раннего предупреждения строительной отрасли — датчики, которые преобразуют невидимое механическое воздействие в измеримые и действенные данные. Инженеры, которые их внедряют, не просто собирают цифры. Они расширяют свою способность заглянуть внутрь конструкции, которая после постройки становится непрозрачной для любого другого метода проверки.

В этой статье объясняется, где тензорезисторы используются в строительстве, какие конкретные преимущества они приносят проектным группам и владельцам активов, а также как выбрать правильный тип для любого конкретного применения.

Что на самом деле делает тензодатчик?

Прежде чем приступить к изучению приложений, полезно понять, что такое деформация и почему ее измерение важно.

Все конструкции испытывают незначительные деформации под воздействием веса. Грузовик, пересекающий балку моста, заставляет балку изгибаться вниз. В результате строительства здания бетонная свая испытывает сжатие. Подпорная стена изгибается, потому что земляные работы ведутся на ее противоположной стороне. Ученые определяют деформацию как деформацию, происходящую в материалах, которую они измеряют с помощью микродеформации (με), чтобы изучить скрытые движения, которые люди не могут наблюдать.

Тензодатчик обнаруживает эти изменения и преобразует их в электрический сигнал. Тензометр служит измерительным инструментом, который непрерывно отслеживает перемещения конструкции, определяя как растяжение, так и сжатие с точностью до одной микродеформации.

Наиболее широко используемым типом в гражданском и геотехническом строительстве является тензодатчик с вибрирующей проволокой (VW) . Принцип его работы элегантен. Натянутая стальная проволока внутри датчика вибрирует с собственной частотой. Когда окружающая структура деформируется, натяжение проволоки меняется, и ее резонансная частота смещается. Этот сдвиг частоты напрямую отражается на показаниях деформации. Поскольку частота невосприимчива к дрейфу сопротивления кабеля и изменениям напряжения, манометры VW сохраняют точность при длине кабеля, превышающей 1000 метров, и при периодах измерений, охватывающих десятилетия — два условия, которые обычно лишают резистивные фольговые манометры возможности постоянного мониторинга инфраструктуры.

Когда этот фундамент создан, именно здесь эти датчики выполняют свою самую важную работу.

Где в строительстве используются тензорезисторы — шесть важнейших применений

1. Мосты и надземные конструкции

Тензорезисторы для поверхностного монтажа и поверхностной сварки на мостовых балках, плитах настила и опорных зонах отслеживают реакцию на временную нагрузку, температурные циклы и долговременную ползучесть. Для стареющих мостов, испытывающих повышенную транспортную нагрузку или сейсмическую модернизацию, эти данные служат основой для принятия решений о номинальной нагрузке на основе фактических структурных данных, а не консервативных инженерных предположений. Он также определяет участки, в которых наблюдается аномальная концентрация деформации — первый индикатор локализованного усталостного повреждения.

2. Бетонные заливки и массовые конструкции

Закладные тензорезисторы заливаются непосредственно в свежий бетон во время строительства. Они контролируют напряжения затвердевания, температурные градиенты внутри массивного бетона и долговременную осадку — все процессы, которые совершенно недоступны после завершения заливки. При строительстве плотин, толстых опорах мостов и больших фундаментных плитах внутренние температурные градиенты во время гидратации могут создавать растягивающие напряжения, которые разрушают бетон изнутри. Встроенные датчики обнаруживают эти условия в режиме реального времени, позволяя подрядчикам корректировать процедуры отверждения до того, как будет нанесен ущерб. Это делает мониторинг заглубления инструментом контроля качества во время строительства, а не просто инструментом проверки после него.

3. Глубокие фундаменты и свайные системы

Деформометры для арматуры устанавливаются в линию с арматурными стержнями во время сборки сваи, а затем забиваются в сваю. Они измеряют фактическую передачу нагрузки от головки сваи к несущим слоям ниже — данные, которые иначе невозможно получить после бетонирования сваи. Это напрямую подтверждает предположения геотехнического проектирования, сделанные на этапе проектирования фундамента проекта. Для высотных зданий, опор мостов и любых сооружений, где производительность фундамента имеет решающее значение, этот этап проверки устраняет разрыв между тем, что прогнозирует модель, и тем, что фактически дает земля.

4. Подпорные стены и поддержка раскопок

Городские районы сталкиваются с наиболее опасными проблемами мониторинга во время глубоких раскопок. Тензодатчики на солдатских сваях, шпунтовых сваях и анкерных анкерах обеспечивают непрерывные показания на протяжении всей последовательности раскопок. Они выявляют изменения давления почвы и движения зданий до того, как станут очевидными какие-либо физические изменения. Эти данные помогают строительным группам определить необходимые защитные меры, а также решить, как быстро проводить раскопки и когда устанавливать опорные конструкции на строительных площадках метро и в местах раскопок подвалов рядом с существующими зданиями.

5. Туннели и подземные работы

Датчики, установленные на облицовке туннеля и анкерных блоках, обнаруживают конвергенцию, вызванную вскрышными породами, — постепенное уменьшение диаметра туннеля, вызванное давлением грунта с течением времени. Они определяют изменения в масштабе миллиметра, что позволяет им выявлять развивающуюся нестабильность задолго до того, как состояние станет очевидным для инспекторов. При прокладке туннелей в мягком грунте через городские территории, где осадка поверхности должна оставаться в пределах допусков на миллиметры, это разрешение не является техническим усовершенствованием. Это требование безопасности.

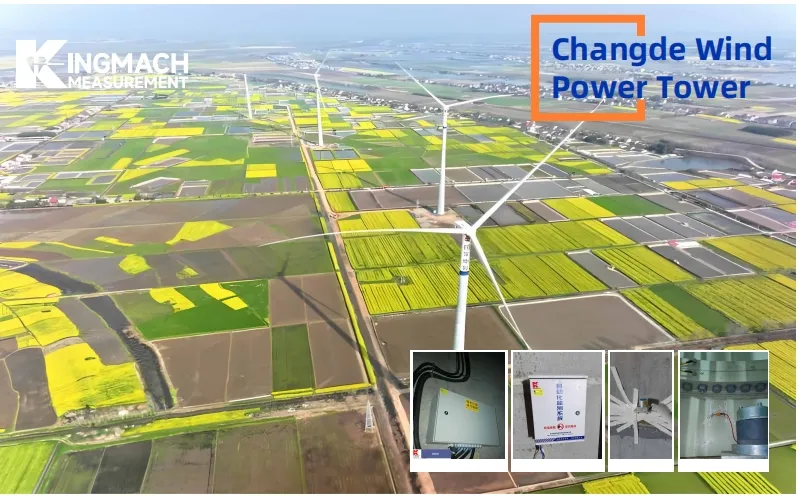

6. Ветряные башни и высокие конструкции

Приваренные к поверхности тензорезисторы на фланцах и опорных секциях башни ветряных турбин контролируют накопление усталости под действием циклических нагрузок, которые определяют срок службы ветряной башни. Каждое вращение ротора подвергает башню небольшому циклу нагрузки. За двадцать лет эти циклы исчисляются миллиардами. Данные о деформации позволяют операторам точно рассчитать остаточный усталостный срок службы — переходя от графиков проверок с фиксированной периодичностью к программам технического обслуживания по состоянию, которые являются более безопасными и экономически эффективными.

Шесть ключевых преимуществ мониторинга тензометрического датчика в строительных проектах

Понимание приложений полезно. Понимание того, почему эти приложения оправдывают инвестиции, позволяет проектным группам доказывать это как внутри компании, так и перед клиентами. Это шесть преимуществ, которые имеют наибольшее значение.

Преимущество 1: Раннее обнаружение структурных нарушений

Тензорезисторы обнаруживают аномальные нагрузки за несколько недель или месяцев до того, как макроскопические симптомы — растрескивание, прогиб, осадка — становятся видимыми. Это время превращает реагирование на чрезвычайную ситуацию в плановое вмешательство. Финансовая разница между контролируемым ремонтом и незапланированным закрытием конструкции обычно составляет порядок величины. Разница в безопасности абсолютна. Раннее обнаружение не просто экономит деньги. Это дает инженерам время для принятия обоснованных решений, а не для реагирования.

Преимущество 2: Проверка допущений инженерного проектирования

Ни одна структурная модель не является идеальной копией реальности. Поведение грунта, распределение нагрузки, характеристики соединений и изменчивость материалов — все это приводит к разрыву между тем, что прогнозируют проектные расчеты, и тем, что на самом деле испытывает конструкция. Данные тензодатчиков, полученные при реальных нагрузках, обеспечивают обратную связь, которая закрывает эти пробелы. Эта проверка особенно ценна для первоклассных проектов, сложных грунтовых условий или инновационной геометрии конструкций — именно в тех ситуациях, когда неопределенность проектирования самая высокая и цена ошибки самая высокая.

Преимущество 3: Непрерывные данные в режиме реального времени на протяжении всего жизненного цикла актива

Периодическая проверка вручную обеспечивает моментальный снимок. Сетевой массив тензодатчиков обеспечивает непрерывную пленку. Подключенные к регистраторам данных и платформам визуализации, датчики круглосуточно и без выходных предоставляют показания с настраиваемыми пороговыми значениями оповещения. Владельцы проектов могут контролировать состояние конструкций из любого места, что является значительным операционным преимуществом для международных владельцев активов, управляющих инфраструктурой в разных регионах. Удаленный мониторинг также снижает частоту дорогостоящих выездов экспертов на объект, что дает прямую экономию на крупных, географически разбросанных проектах.

Преимущество 4: Поддержка соблюдения нормативных требований и отчетности по безопасности.

Регулирующие органы во многих юрисдикциях теперь требуют документированного структурного мониторинга в качестве условия для получения лицензий на эксплуатацию плотин, крупных мостов и фундаментов высотных зданий. Тензометрические системы создают калиброванные записи данных с отметками времени, которые удовлетворяют этим требованиям. Они также предоставляют доказательства, необходимые для расследования инцидентов, страховых претензий и оценки ответственности. Для владельцев проектов, работающих в различных нормативно-правовых средах, согласованный протокол мониторинга, основанный на датчиках, откалиброванных по международным стандартам, значительно упрощает соблюдение требований.

Преимущество 5: Увеличение срока службы активов за счет обслуживания на основе данных

Сооружения, обслуживаемые в соответствии с данными о фактическом состоянии, а не с фиксированными интервалами времени, позволяют избежать двух симметричных ошибок: преждевременного вывода из эксплуатации (вывода из эксплуатации сооружения, у которого еще остались годы безопасного срока службы) и отложенного вмешательства (продолжения эксплуатации сооружения после того момента, когда расходы на техническое обслуживание превышают стоимость замены). Стратегии технического обслуживания с использованием датчиков последовательно продлевают срок службы инфраструктуры на годы или десятилетия в рамках крупных инфраструктурных программ по всему миру. Прибыль от инвестиций в датчики увеличивается в течение срока эксплуатации актива.

Преимущество 6: Снижение риска страхования и ответственности

Этому преимуществу уделяется меньше внимания в технической литературе, чем оно того заслуживает. Документированные программы структурного мониторинга все чаще признаются страховщиками проектов, концессионными финансирующими организациями и рейтинговыми агентствами по инфраструктурным облигациям как свидетельство активного управления рисками. Это признание имеет измеримые последствия: снижение страховых взносов, более выгодные условия кредитования и укрепление доверия инвесторов к долгосрочным инфраструктурным концессиям. Для разработчиков проекта сенсорная система — это не только технический инструмент. Это инструмент финансового управления.

Выбор правильного тензодатчика для вашего строительного проекта

При выборе правильного типа манометра возникает два вопроса: когда он будет установлен в зависимости от конструкции? Какой материал и конструктивный элемент он контролирует?

Сценарий проекта	Рекомендуемый тип датчика	Основная причина
Новая заливка бетона (фундаменты, плотины, плиты)	Врезанный тензодатчик VW	Установлен перед заливкой; нет доступа после
Существующий бетон или конструкционная древесина	Тензодатчик VW для поверхностного монтажа	Болтовое или клеевое соединение без структурного вмешательства
Стальные элементы, мостовые балки, фланцы башен	Тензодатчик VW с поверхностной сваркой	Сварное соединение выдерживает вибрацию и циклические нагрузки.
Мониторинг арматуры и армирования свай	Тензометр для арматуры	Измеряет осевую нагрузку непосредственно внутри стержня.

Помимо выбора типа, к большинству международных проектов применимы еще два соображения. Во-первых, варианты интеллектуального и цифрового вывода — модели с выходом RS-485 и встроенной температурной компенсацией — напрямую интегрируются с регистраторами данных IoT и платформами централизованного мониторинга. Многие спецификации инфраструктурных тендеров теперь прямо требуют цифровых датчиков, особенно в проектах «умного города» и крупных транспортных проектах. Во-вторых, сертификаты заводской калибровки необходимы для обеспечения соответствия нормативным требованиям и страховой документации. Покупатели должны подтвердить отслеживаемость калибровки перед закупкой, особенно при покупке датчиков за границей.

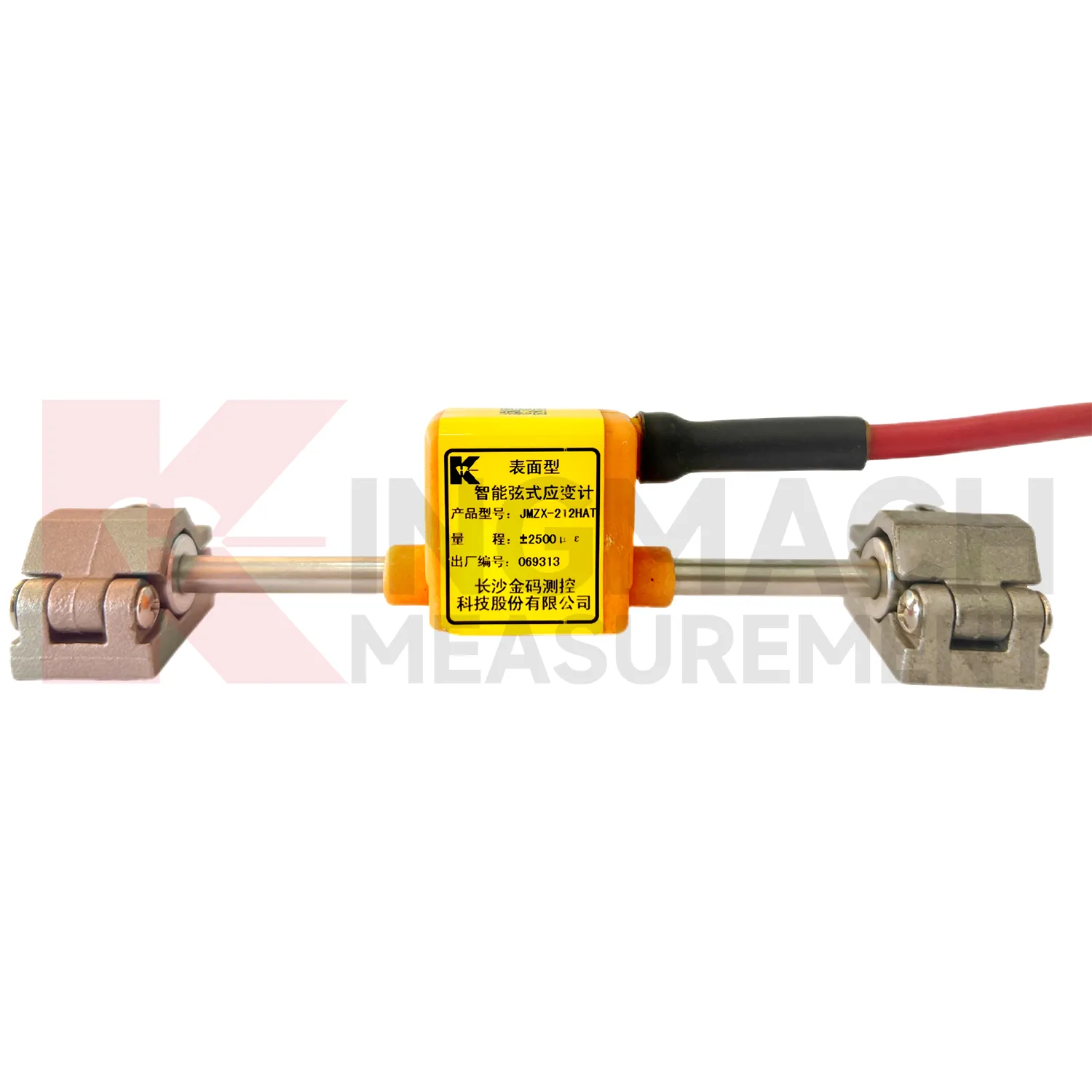

Для инженеров, подбирающих тензорезисторы для инфраструктурных проектов, Линейка тензорезисторов Kingmach с вибрирующей проволокой охватывает конфигурации деформометров для поверхностей, закладных, сварных соединений и арматуры — с интеллектуальными опциями цифрового вывода, предназначенными для интеграции с современными системами мониторинга.

Заключение

Конструкция под нагрузкой всегда находится в контакте. Он передает информацию посредством микродеформаций, которые не может обнаружить глаз инспектора и не может быть определен ни одним визуальным осмотром. Тензометры — это инструменты, которые делают эту связь понятной, преобразуя механическое напряжение в данные, необходимые инженерам и владельцам активов для принятия правильных решений.

Преимущества выходят далеко за пределы приборной комнаты. Раннее обнаружение спасает жизни и бюджеты. Проверка проекта повышает качество будущих проектов. Непрерывный мониторинг обеспечивает удаленный контроль в любом масштабе. Соблюдение нормативных требований становится документируемым, а не предполагаемым. Техническое обслуживание продлевает срок службы активов. А управление финансовыми рисками улучшается способами, которые заметны как страховщикам, так и инвесторам.

Правильный датчик, правильно выбранный и правильно установленный, не просто фиксирует действия конструкции. Это дает каждой заинтересованной стороне — инженеру, владельцу, регулирующему органу и страховщику — уверенность в том, что структура ведет себя так, как должна, и необходимое предупреждение, когда это не так.

Если вы определяете датчики для предстоящего проекта, свяжитесь с технической командой Kingmach и сообщите параметры вашего проекта, чтобы получить рекомендации по выбору датчика с учетом вашего типа конструкции, условий установки и целей мониторинга.
