Тензодатчик с вибрирующей проволокой и электрический тензодатчик: основные отличия

1. Выбор правильного тензорезистора в инженерных проектах

Глобальный спрос на структурный мониторинг состояния инфраструктуры (SHM) в инфраструктуре быстро растет. Точное измерение деформации играет жизненно важную роль в обеспечении безопасности проекта, долговечности и соответствия нормативным требованиям. Руководители проектов обычно выбирают между двумя основными технологиями: тензорезистором с вибрирующей проволокой (VWSG) и электрическим тензорезистором (ESG). В этой статье представлено всестороннее сравнение тензорезисторов, которое поможет инженерам, подрядчикам и группам по закупкам выбрать правильное решение для своих конкретных проектов.

2. Принципы работы: как каждая технология измеряет нагрузку

2.1 Тензодатчик с вибрационной проволокой (ВВСГ)

Работа VWSG основана на изменении частоты натянутого провода внутри датчика. Структурная деформация вызывает изменение натяжения в этом проводе, что затем приводит к измеримому сдвигу частоты. Этот генерируемый сигнал по своей сути является цифровым, то есть он остается стабильным даже при передаче на большие расстояния. Ключевым моментом для инженеров является то, что этот частотный сигнал по своей сути является цифровым и остается очень стабильным даже при передаче на большие расстояния. Это ключевое преимущество технологии VWSG в суровых условиях.

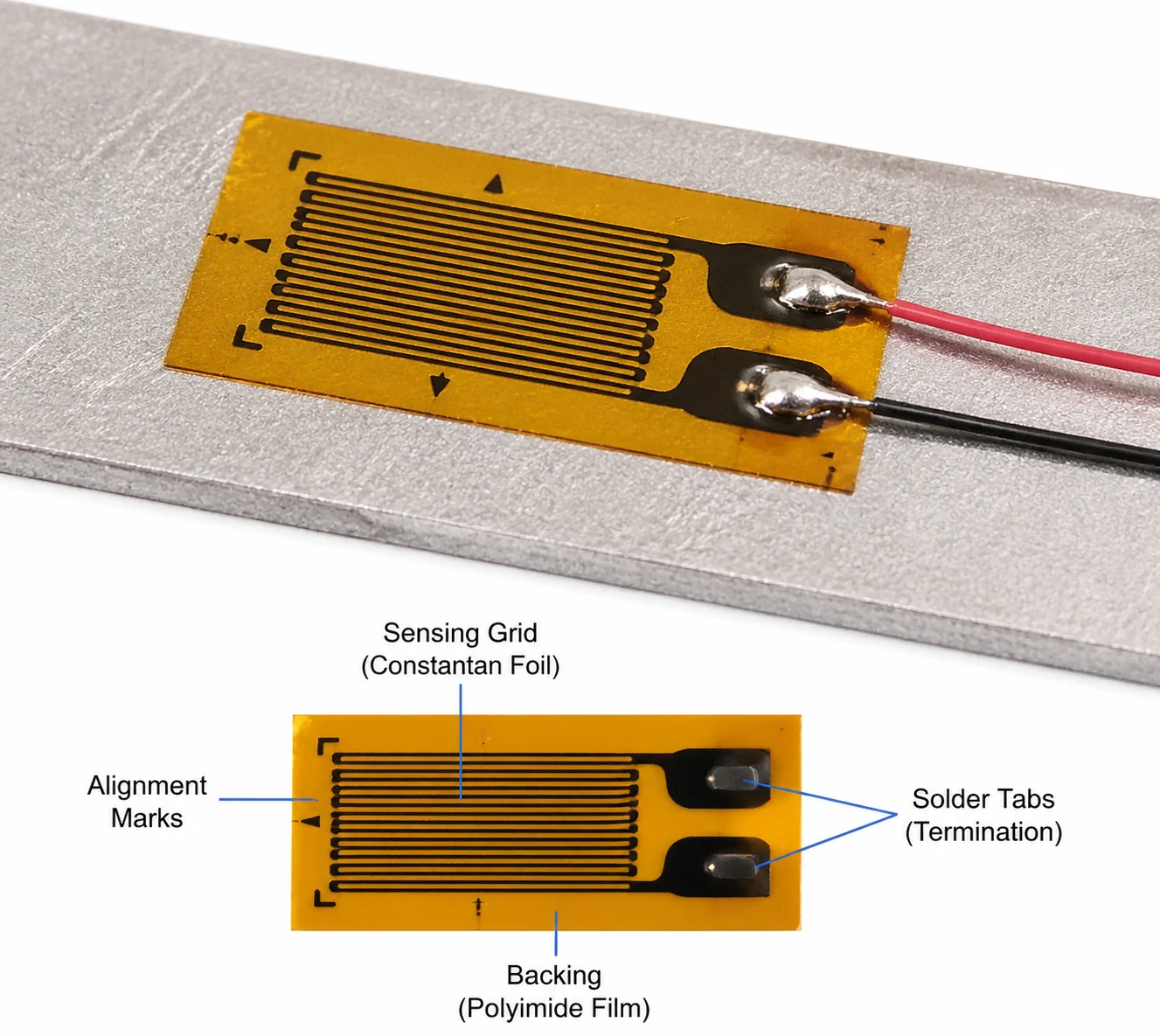

2.2 Электрический тензодатчик (ESG)

Электрический тензодатчик, или тензорезистор, работает на основе изменения электрического сопротивления. Физическое напряжение вызывает это изменение сопротивления, которое мостовая схема Уитстона затем преобразует в измеримое выходное напряжение. Эта аналоговая система требует тщательной обработки и усиления сигнала для получения полезных данных. Ключевой вывод заключается в том, что ESG превосходно обнаруживает микроскопические изменения, но значительно более уязвим к воздействию окружающей среды.

3. Сравнение производительности: точность, стабильность и чувствительность.

3.1 Точность измерения

Электрический тензодатчик обеспечивает высокую кратковременную точность. Напротив, тензорезистор с вибрирующей проволокой обеспечивает исключительно надежную долговременную точность.

3.2 Долгосрочная стабильность

VWSG превосходно справляется с многолетними проектами мониторинга, поскольку его физический механизм по своей природе сопротивляется дрейфу. ESG часто испытывает трудности в долгосрочных приложениях. ESG очень подвержен дрейфу сигнала и неблагоприятным температурным воздействиям с течением времени.

3.3 Чувствительность и разрешение

ESG обеспечивает превосходную чувствительность, что делает его более подходящим для измерения микродеформаций, проведения лабораторных испытаний и регистрации динамических изменений измерений. VWSG работает с немного меньшим разрешением, что делает его идеальным для мониторинга статических и медленно меняющихся нагрузок.

4. Адаптивность к окружающей среде: что лучше работает в суровых условиях?

4.1 Температурная устойчивость

Изменения температуры влияют на все датчики мониторинга состояния конструкций. VWSG имеет встроенную температурную компенсацию, оптимизирующую процесс сбора данных. ESG требует внешних механизмов компенсации для поддержания целостности данных во время колебаний температуры.

4.2 Влага, коррозия и пыль

VWSG полностью изолирован от элементов, что делает его очень подходящим для встраиваемых приложений. ESG очень чувствителен к качеству установки и требует серьезной внешней защиты от влаги и пыли.

4.3 Электромагнитные помехи (EMI)

VWSG полностью невосприимчив к электромагнитным помехам, поскольку он использует частотный сигнал. ESG остается очень чувствительным к электромагнитным помехам, поскольку выдает аналоговый сигнал. Такая невосприимчивость обеспечивает сильные шансы для использования датчиков VWSG в крупных инфраструктурных проектах. Они исключительно хорошо работают в прибрежных районах, подземных туннелях и больших плотинах.

5. Установка и обслуживание: практические соображения для инженеров.

5.1 Сложность установки

ESG требует тщательного процесса установки. Технические специалисты должны выполнить точную подготовку поверхности и обеспечить необходимое клеевое соединение для получения точных показаний. VWSG предлагает гораздо более надежный опыт установки. Рабочие могут легко адаптировать VWSG для прямой заливки бетона без ущерба для датчика.

5.2 Требования к техническому обслуживанию

ESG несет более высокий риск сбоя на местах. Операторам необходимо часто выполнять калибровку, чтобы обеспечить правильную работу ESG. После установки VWSG требует минимального обслуживания. Такая долговечность обеспечивает очень длительный срок службы VWSG.

6. Совместимость систем сбора и мониторинга данных

6.1 Передача сигнала

VWSG легко справляется с передачей на большие расстояния, отправляя точные сигналы на расстояние до нескольких километров. ESG плохо работает с длинными кабелями и сильно ограничен помехами сигнала.

6.2 Интеграция с SHM-системами

Оба типа датчиков обеспечивают интеграцию с современными сетями мониторинга состояния конструкций. Они обеспечивают совместимость со стандартными регистраторами данных. Они легко подключаются к платформам мониторинга IoT и системам удаленного мониторинга. Такая совместимость дает прекрасную возможность предоставить клиентам комплексные решения для мониторинга.

7. Типичные области применения: где каждый датчик работает лучше всего

7.1 Применение вибрирующих тензорезисторов

• Плотины и гидроэлектростанции
• Мосты и туннели
• Глубокие фундаменты
• Склоны и геотехнический мониторинг

7.2 Применение электрических тензорезисторов

• Лабораторные испытания
• Аэрокосмические и автомобильные исследования и разработки
• Краткосрочные структурные испытания
• Высокочастотные динамические измерения

8. Стоимость и ценность: краткосрочный бюджет и долгосрочная рентабельность инвестиций

При анализе вариантов вибрирующей проволоки и тензорезисторов команды должны смотреть не только на первоначальную закупочную цену. ESG предлагает более низкую первоначальную стоимость. Однако частое обслуживание и замена приводят к гораздо более высокой стоимости жизненного цикла ESG. VWSG требует более высоких первоначальных инвестиций. Со временем VWSG снижает затраты на техническое обслуживание и замену. Важнейший вывод о закупках заключается в том, что общая стоимость владения (TCO) имеет гораздо большее значение в крупных многолетних проектах.

9. Руководство по принятию решений: как правильно выбрать тензорезистор для вашего проекта

9.1 Ключевые критерии выбора

Прежде чем сделать окончательный выбор датчика, команды по закупкам должны оценить несколько основных факторов. Вы должны учитывать общую продолжительность проекта и конкретные условия окружающей среды на площадке. Вы также должны определить требуемую точность, обозначить строгие бюджетные ограничения и оценить общую осуществимость установки.

9.2 Таблица быстрого сравнения

Фактор	Вибрирующая проволока	Электрический
Стабильность	Отличный	Средний
Чувствительность	Средний	Отличный
Долговечность	Отличный	Низкий
Стоимость (начальная)	Выше	Ниже

10. Заключение: соответствие технологии потребностям проекта

При выборе структурных датчиков просто не существует универсального решения. Подводя итог, можно сказать, что VWSG — лучший выбор для долгосрочного мониторинга в суровых условиях. ESG остается лучшим инструментом для высокоточных краткосрочных испытаний.

Мы приглашаем читателей запросить техническую консультацию у нашей команды инженеров. Мы можем помочь вам получить индивидуальные сенсорные решения и подробно обсудить требования вашего конкретного проекта. Свяжитесь с нами, чтобы получить индивидуальное решение для мониторинга деформации для вашего следующего инфраструктурного проекта.

[Свяжитесь с нами сейчас!]

Часто задаваемые вопросы

1. В чем основное отличие тензорезистора с вибрирующей проволокой от электрического тензорезистора?

Основное отличие заключается в принципах их работы. VWSG использует сдвиг частоты натянутой проволоки для измерения деформации, тогда как ESG измеряет деформацию посредством изменения электрического сопротивления.

2. Какой тензодатчик лучше подходит для долгосрочных инфраструктурных проектов?

Тензодатчик с вибрирующей проволокой лучше подходит для долгосрочных проектов. Он отличается устойчивостью к дрейфу сигнала и легко выдерживает суровые условия окружающей среды в течение нескольких лет.

3. Почему электрические тензорезисторы плохо справляются с передачей сигнала на большие расстояния?

Электрические тензодатчики выдают аналоговый сигнал напряжения. Этот аналоговый сигнал ухудшается на длинных участках кабеля и легко улавливает электромагнитные помехи (EMI) и шум сигнала.

4. Могу ли я встроить электрические тензорезисторы непосредственно в бетон?

Хотя это возможно, но не рекомендуется без обширной внешней защиты. VWSG полностью герметичны и прочны, что делает их отраслевым стандартом для непосредственной заливки бетона.

5. Какой вариант обеспечивает более высокую рентабельность инвестиций (ROI)?

Для краткосрочных или лабораторных проектов ESG обеспечивает более высокую рентабельность инвестиций благодаря более низким первоначальным затратам. Для крупномасштабных или многолетних инфраструктурных проектов VWSG обеспечивает значительно более высокую рентабельность инвестиций, поскольку его общая стоимость владения ниже из-за минимальных потребностей в обслуживании и замене.
