Что такое тензорезистор с вибрирующей проволокой? Преимущества, использование и ограничения

Представьте себе инженера-мостостроителя, сидящего в офисе и наблюдающего за потоком структурных данных от датчиков, встроенных глубоко в бетонные опоры более десяти лет назад. Показания по-прежнему точны, а сигнал по-прежнему стабилен. Такой уровень долгосрочной надежности не является счастливой случайностью. Это результат выбора правильной технологии для работы.

Рабочей лошадкой этой выносливости является тензодатчик с вибрирующей проволокой. Этот датчик неизменно превосходит конкурирующие технологии в сложных условиях. В этой статье мы подробно объясним, как работает тензорезистор с вибрирующей проволокой, оценим его основные преимущества и недостатки, а также поможем вам подобрать правильный тип датчика для вашего следующего проекта.

Что такое тензорезистор с вибрирующей проволокой?

Чтобы понять работу датчика, мы должны сначала определить, что он измеряет. В гражданском и геотехническом строительстве «деформация» означает небольшую деформацию, которую испытывает материал при воздействии напряжения или нагрузки. Измерение этого напряжения имеет жизненно важное значение. Он сообщает инженерам, если мост прогибается слишком сильно, плотина оседает неравномерно или облицовка туннеля испытывает опасное давление.

Тензометр с вибрирующей проволокой (VW) измеряет эту деформацию, используя чрезвычайно простой принцип работы. Внутри корпуса манометра находится натянутая стальная проволока. Когда электрический импульс возбуждает этот провод, он резонирует с определенной частотой, которая прямо пропорциональна его натяжению. Когда конструкционный материал вокруг датчика деформируется, он растягивает или сжимает корпус датчика, изменяя натяжение внутреннего провода и его резонансную частоту. Этот сдвиг частоты затем преобразуется в точные показания деформации.

Этот частотный сигнал очень устойчив. В отличие от традиционных резистивных (фольговых) тензорезисторов, которые полагаются на изменения напряжения, которые могут ослабевать с расстоянием, сигнал вибрирующего провода легко передается по длинным кабелям. Это делает датчик VW идеальным датчиком мониторинга состояния конструкций для суровых условий и многолетней эксплуатации.

Чтобы соответствовать различным сценариям строительства, эти датчики обычно выпускаются в трех основных конфигурациях: для поверхностного монтажа, для заглубления и для сварки на поверхности.

Типы тензорезисторов с вибрационной проволокой

Выбор правильного типа манометра полностью зависит от этапа вашего проекта и используемых материалов.

Модель поверхности: Инженеры прикрепляют эти датчики болтами или эпоксидной смолой непосредственно к бетонным, стальным или деревянным поверхностям после завершения строительства. Они являются идеальным выбором для мониторинга после строительства или проектов модернизации. Ярким примером является JMZX-212HAT/HB Интеллектуальный вибрирующий тензодатчик , который обеспечивает высокую точность для существующей инфраструктуры.

Модель внедрения: Рабочие заливают эти датчики прямо в свежий бетон. Датчик навсегда становится частью конструкции. Они идеально подходят для мониторинга плотин, свайных фундаментов и массовой заливки бетона.

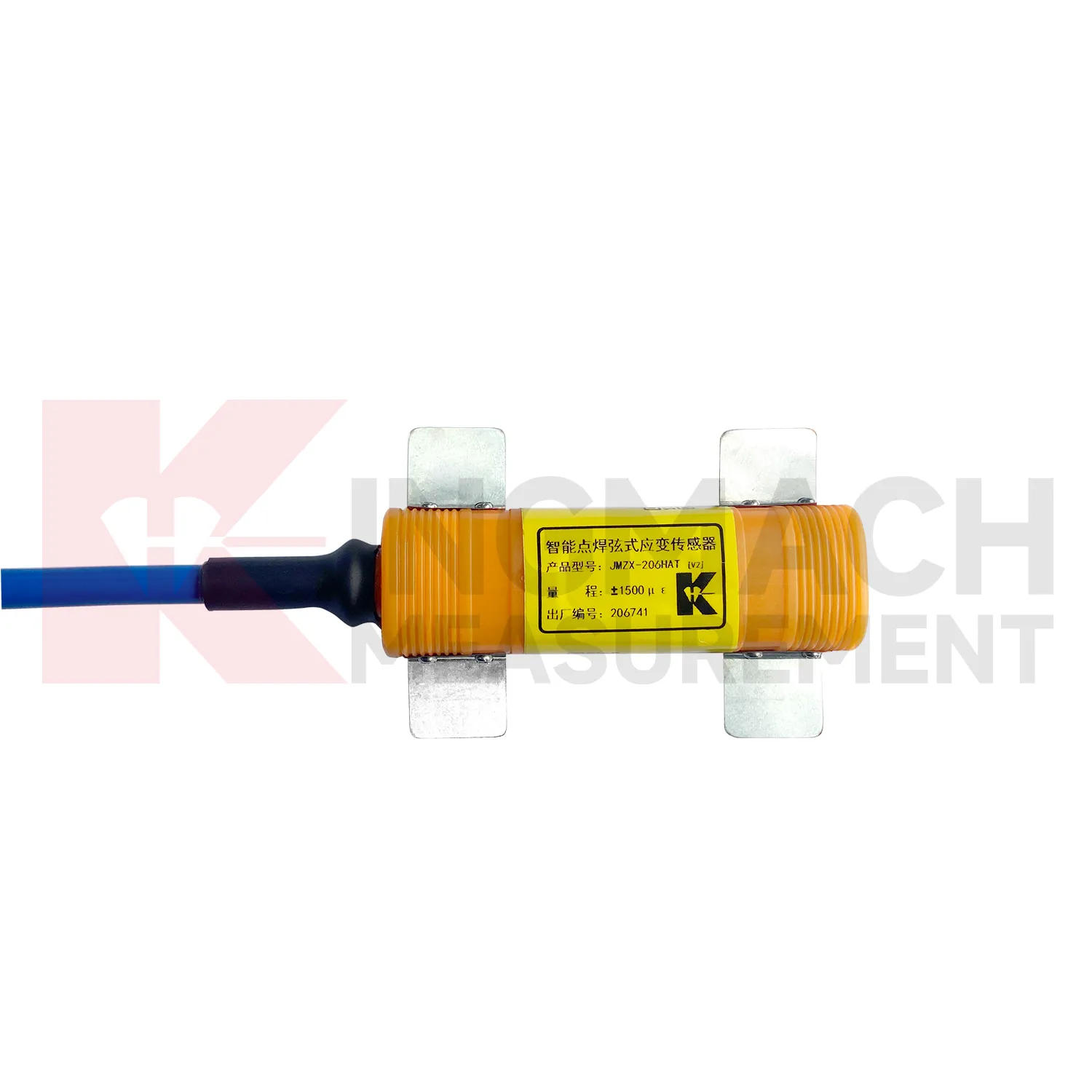

Модель с поверхностной сваркой: Технические специалисты приваривают их непосредственно к стальным элементам, таким как мостовые балки, стальные сваи и фланцы ветряных башен. Сварное соединение гораздо лучше выдерживает вибрацию и циклическую нагрузку, чем клеевое соединение.

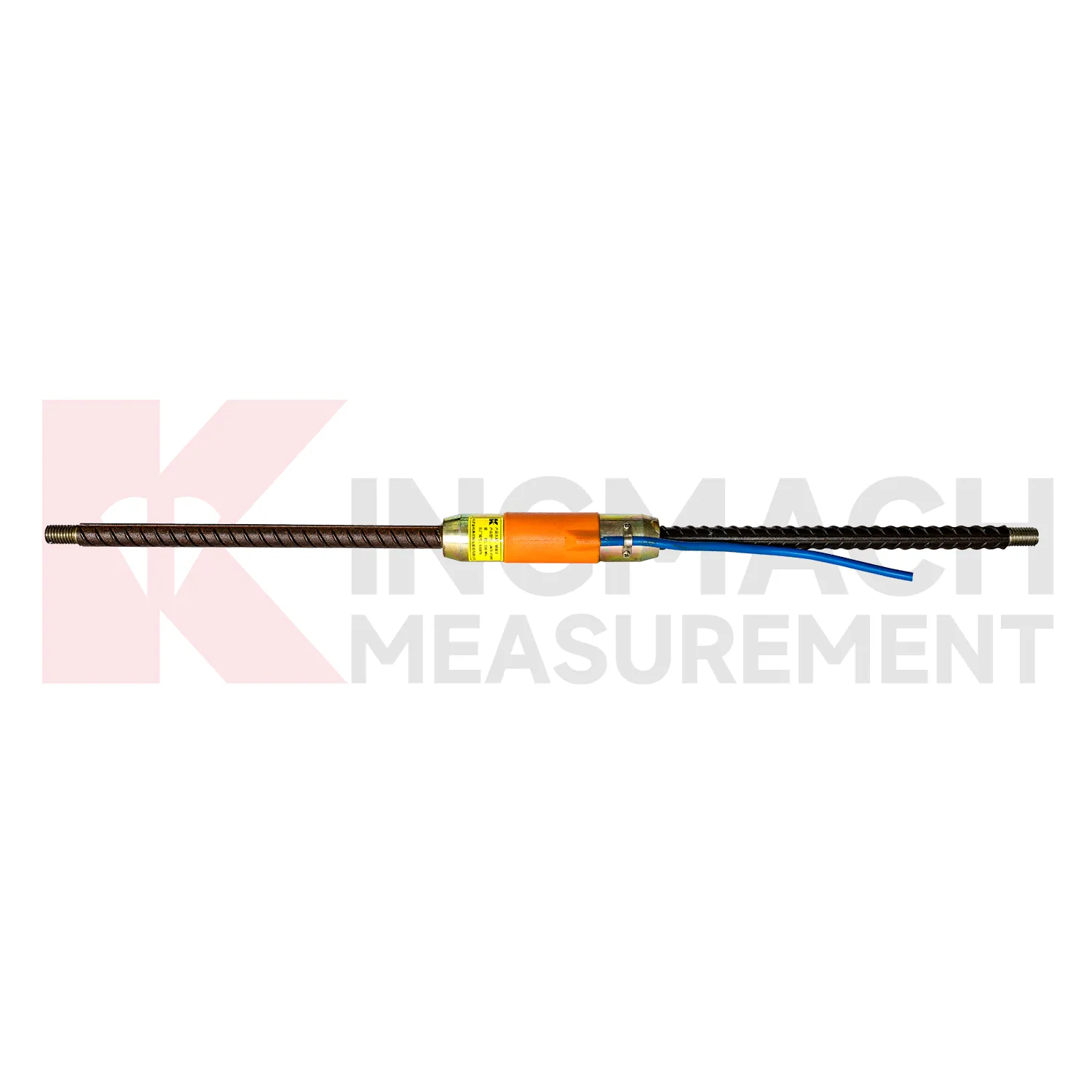

Измерители деформации арматуры: Строительные бригады размещают эти полые трубчатые датчики на одной линии с арматурными стержнями. Они непосредственно измеряют осевую силу в арматуре, что имеет решающее значение для оценки состояния свай, подпорных стенок и облицовки туннелей.

Руководство по быстрому выбору

Этап проекта/материал	Рекомендуемый тип датчика	Общее приложение
Существующий бетон или древесина	Поверхностный монтаж	Реконструкция, мониторинг исторических зданий
Заливка свежего бетона	Встраивание	Плотины, фундаменты, подпорные стены
Существующие стальные конструкции	Поверхностная сварка	Мосты, башни ветряных турбин, стальные сваи
Железобетонные Конструкции	Измеритель деформации арматуры	Несущие сваи, обделка тоннелей

Ключевые преимущества датчиков VW

Инженеры выбирают датчики с вибрирующей проволокой в ​​качестве основного инструмента для мониторинга целостности конструкции в течение длительных периодов времени, поскольку эта технология обеспечивает возможности постоянного мониторинга. К основным преимуществам относятся:

Исключительная долгосрочная стабильность: Частотный выход манометра VW сохраняет полную стабильность, поскольку на его работу не влияют изменения сопротивления кабеля, проникновение влаги в разъем и колебания напряжения питания. Эти проблемы со временем часто беспокоят резистивные датчики, но датчики VW остаются стабильными на протяжении десятилетий.

Сильная невосприимчивость к электромагнитным и радиочастотным помехам: Строительные площадки создают электрически шумную среду. Дизель-генераторы и сварочное оборудование вместе с линиями электропередачи создают помехи. Сигналы частотной области могут легко проходить через эти среды, что устраняет необходимость в дорогостоящих и тяжелых системах экранирования кабелей.

Длинные кабельные трассы: Датчики VW сохраняют качество сигнала, когда работают с кабелем длиной 1000 метров, который выходит за пределы этого расстояния. Это позволяет инженерам направлять все данные обратно в единый централизованный регистратор данных на крупных плотинах или туннелях.

Широкий диапазон рабочих температур: Датчики сохраняют свои рабочие функции в экстремальных температурных диапазонах, от минусовых альпийских регионов до тропических строительных площадок, что позволяет использовать их в качестве стандартной системы мониторинга для геотехнических приложений по всему миру.

Встроенные термисторы: Большинство современных датчиков VW имеют внутренний термистор, который работает как встроенный термистор. В системе используется один кабель для передачи данных о температуре, что обеспечивает автоматическую регулировку температуры, что повышает качество собранных данных.

Цифровые и интеллектуальные варианты: Сегодняшние интеллектуальные модели используют суффиксы HAT и HB, чтобы продемонстрировать свою способность соединять традиционные системы с современными операциями Industrial 4.0. Устройства предлагают функциональность вывода RS-485 вместе со встроенными возможностями хранения данных и бесшовным подключением к современному оборудованию регистрации данных IoT и системам SCADA.

Проектное применение тензорезисторов с вибрационной проволокой

Вибрирующие тензорезисторы действуют как нервная система современной инфраструктуры. Они предоставляют критически важные данные по широкому кругу проектов гражданского строительства.

Мост и виадук: Инженеры используют датчики для поверхностного монтажа и сварные датчики для контроля изгиба балок, нагрузок на подшипники и теплового расширения в проектах, требующих особого внимания как для длиннопролетных конструкций, так и для систем с интенсивным движением транспорта.

Плотины и гидротехнические сооружения: Специальные датчики для заглубления, которые инженеры помещают в массивные бетонные конструкции, отслеживают три фундаментальных процесса ползучести, осадки и взаимодействия порового давления с начала до конца срока службы конструкции, который длится несколько десятилетий.

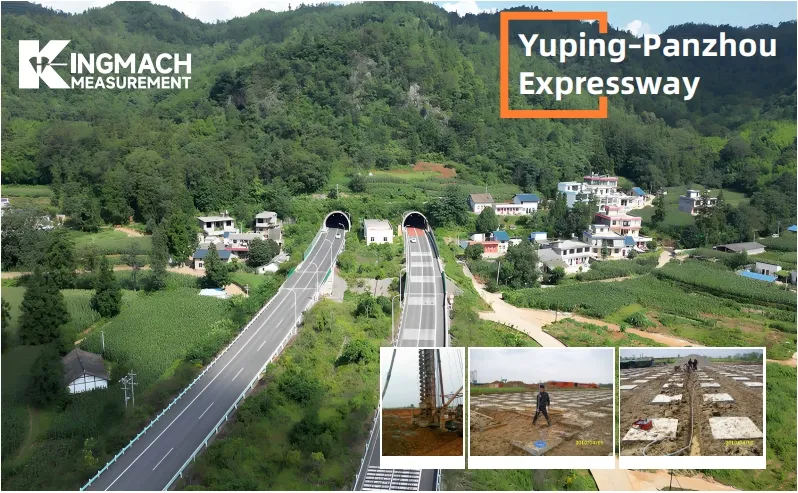

Туннели и подземные работы: Манометры, которые инженеры устанавливают на облицовке туннелей и анкерных крепях, контролируют конвергенцию, которая возникает из-за давления горных пород. Система заранее предупреждает инженерные группы о структурных сдвигах, прежде чем они смогут заметить видимые трещины.

Высокие здания и фундаменты: Деформометры арматуры и датчики заглубления в глубокие фундаменты проверяют предположения о передаче нагрузки, сделанные во время проектирования. Они закрывают разрыв между геотехническими прогнозами и строительной реальностью.

Башни ветряных турбин: Датчики, приваренные к поверхности, которые крепятся к фланцам башни, контролируют усталостные соединения башен ветряных турбин во время ветровой нагрузки. Важность этого развития возросла, поскольку наземные и морские ветряные электростанции расширяются по всему миру.

Подпорные стены и откосы: Распределенные массивы датчиков контролируют движение земляных масс и отслеживают процесс постепенного разрушения с помощью своих измерительных возможностей. Собранная информация относится к категории важных данных, которые защищают проекты насыпей железных и автомобильных дорог от потенциальных опасностей.

Ограничения и честные компромиссы

Ни один датчик не идеален для любого применения. Понимание ограничений тензорезисторов VW гарантирует, что вы выберете правильный инструмент для работы.

Не подходит для динамических измерений: Датчики VW измеряют квазистатическую деформацию, поскольку они обнаруживают только медленно меняющиеся движения. Для мониторинга высокочастотных вибраций, превышающих 1–2 Гц, необходимо использовать либо акселерометры, либо резистивные фольговые датчики.

Более высокая стоимость единицы: Точный производственный процесс вместе с внутренними электронными компонентами манометра VW приводит к более высоким затратам по сравнению с простыми манометрами из фольги. Стоимость становится оправданной при использовании для постоянных установок, но остается ненужной для временных лабораторных экспериментов.

Требуется совместимое считывающее оборудование: Для сигналов VW требуются специальные устройства считывания или регистраторы данных, которые могут соответствовать их требованиям к частоте. Группы по закупкам должны проверить бюджетные ограничения вместе с потребностями совместимости в начале процесса планирования.

Датчики заглубления не подлежат извлечению: Датчик заглубления становится постоянным после его установки в бетон. В системе имеются постоянные ошибки установки, поскольку их невозможно исправить. Система требует заводской калибровки и квалифицированной установки, поскольку эти два элемента гарантируют правильную работу системы.

Экстремальный долговременный калибровочный дрейф: Хотя датчики VW исключительно стабильны, в них может наблюдаться незначительный дрейф калибровки в течение нескольких десятилетий. Инженерам следует просмотреть опубликованные спецификации дрейфа для проектов, срок действия которых превышает 20–30 лет без запланированного доступа к повторной калибровке.

VW против других сенсорных технологий

Чем тензорезистор с вибрирующей проволокой отличается от альтернативных датчиков контроля состояния конструкций?

VW против резистивных (фольгированных) датчиков: Датчики VW легко выигрывают по точности при работе с длинными кабелями и длительными временными интервалами. Пленочные манометры выигрывают за счет более низкой начальной стоимости и высокочастотного динамического отклика.

VW против оптоволоконных (FBG) датчиков: Датчики ВБР превосходно справляются с распределенным зондированием по одному непрерывному волокну и обеспечивают передачу на сверхдальние расстояния. Датчики VW выигрывают за счет общей стоимости, зрелости экосистемы и простоты замены считывающего оборудования.

VW против МЭМС-датчиков: МЭМС (микроэлектромеханические системы) превосходны в высокочастотных динамических приложениях. Технология VW остается лучшим выбором для статического и квазистатического постоянного мониторинга.

Таблица сравнения технологий

Тип датчика	Лучший вариант использования	Долгосрочная стабильность	Типичная инфраструктура
Вибрирующая проволока	Медленный мониторинг статической деформации	Отлично (десятилетия)	Плотины, туннели, фундаменты, тяжелые гражданские
Резистивный (фольга)	Высокочастотные динамические испытания	От плохого до среднего	Лабораторное тестирование, краткосрочная диагностика
Волоконно-оптический (ВБР)	Распределенные массивы высокой плотности	Отличный	Трубопроводы, массивные сплошные пролеты
МЭМС	Динамическое отслеживание вибрации и наклона	Хороший	Сейсмический мониторинг, динамика активного моста

Рекомендации по установке

Чтобы получить максимальную отдачу от датчика в гражданском строительстве, требуется тщательная установка.

Поверхностный монтаж: Правильная подготовка поверхности обязательна. Отшлифовать поверхность и тщательно обезжирить. Убедитесь, что манометр правильно ориентирован относительно главной оси напряжения, и установите физические крышки, чтобы защитить датчик от движения строительных материалов.

Встраивание: Надежно расположите датчик внутри арматурного каркаса и соблюдайте строгие требования к бетонному покрытию. Прокладывайте сигнальные кабели осторожно, чтобы избежать перекручивания и разрывов во время заливки бетона. Всегда снимайте базовые нулевые показания до того, как бетон схватится.

Поверхностная сварка: Строго соблюдайте требования к качеству сварки. Дайте металлу возможность снять напряжение после сварки и завершить фазу охлаждения, прежде чем устанавливать начальные базовые показания.

Универсальные советы: Всегда записывайте базовые показания сразу после установки. Используйте встроенный термистор для температурной компенсации. Наконец, установите четкий протокол маркировки кабелей для мультисенсорных массивов, чтобы избежать путаницы на терминале регистрации данных.

Как указать и найти свой датчик

Когда вы будете готовы приобрести тензодатчик с вибрирующей проволокой, сосредоточьтесь на деталях. Создайте строгий контрольный список технических характеристик, включающий требуемый диапазон измерений (измеренный в микродеформациях или $\mu\varepsilon$), измерительную длину, диапазон рабочих температур, желаемый тип выхода (аналоговый или цифровой RS-485), длину кабеля и степень защиты IP.

Разговаривая с поставщиками, задавайте правильные вопросы. Запросите образцы сертификатов калибровки. Если вы устанавливаете большие мультисенсорные массивы, спросите об устойчивости к перекрестному воздействию ta3245lk. Убедитесь, что их датчики изначально совместимы с регистратором данных предпочитаемой вами марки, и подтвердите сроки поставки для больших коммерческих партий.

Для проектов, требующих высокоточного мониторинга поверхности, серия JMZX-212 предлагает превосходный баланс долговечности и цифровой интеграции, соответствующий строгим международным инфраструктурным стандартам.

Заключение

Тензорезистор с вибрирующей проволокой завоевал свое место в долгосрочном мониторинге конструкций не благодаря своей новизне, а благодаря проверенной надежности. Он измеряет изменения с помощью надежных частотных сигналов, обеспечивая исключительную стабильность, высокую помехоустойчивость и бесперебойную передачу данных на крупных строительных площадках. Хотя они не предназначены для динамических высокоскоростных испытаний на удар, их квазистатические характеристики не имеют себе равных. Это качество имеет наибольшее значение, когда ожидается, что эти датчики благополучно переживут строительные бригады, которые их установили.

Готовы оборудовать свой следующий проект? Мы приглашаем вас отправить спецификации вашего проекта нашей команде инженеров для индивидуальной поддержки выбора датчика. Свяжитесь с нами сегодня, чтобы получить ценовое предложение или загрузить подробные технические характеристики продукта.

Часто задаваемые вопросы

1. Насколько точен тензорезистор с вибрирующей проволокой?

При правильной установке и температурной компенсации с помощью встроенного термистора высококачественный тензодатчик VW обычно обеспечивает точность от $\pm0,1\%$ до $\pm0,5\%$ полной шкалы, что делает его очень надежным для мониторинга состояния конструкций.

2. Могут ли манометры VW работать под водой?

Да. Манометры VW для встраиваемого и поверхностного монтажа обычно имеют высокий уровень защиты IP (часто IP68). Это позволяет им работать постоянно, даже если они погружены в воду, что очень важно для плотин и проектов с глубоким фундаментом.

3. Каков типичный срок службы встроенного тензодатчика?

Поскольку внутренняя стальная проволока герметично закрыта и защищена от внешнего окисления, встроенный тензодатчик VW может легко работать точно в течение 25–50 лет, часто в течение всего расчетного срока службы основной конструкции.

4. Нужно ли мне специальное оборудование для считывания данных?

Да. Поскольку датчики VW выдают сигнал частоты, а не простое напряжение, необходимо использовать специальный блок считывания с вибрирующим проводом или регистратор данных, специально сконфигурированный с интерфейсным модулем с вибрирующим проводом.

5. Можно ли починить сломанный кабель встроенного датчика?

Если кабель разорван вне бетонной конструкции, его можно соединить с помощью соответствующих водонепроницаемых распределительных коробок. Однако если кабель сломается глубоко внутри бетонной заливки рядом с корпусом датчика, датчик будет потерян навсегда. Это подчеркивает необходимость тщательной прокладки кабеля во время строительства.
